Лоток неперфорированный 100х 50х3000х1,0мм "БЫСТРЫЙ МОНТАЖ" | LN50*100*1.0 КМ-профиль LN50-100-1.0-3000 LO0304

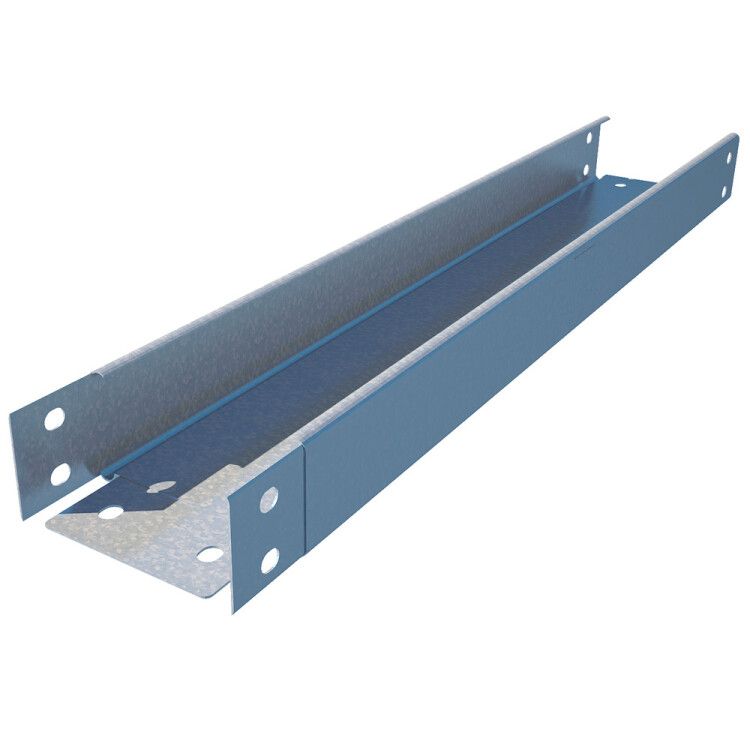

Лоток неперфорированный листовой 100х50х3000х1,0 мм от КМ-Профиля - это прочный элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей в помещениях. Его цельнолистовая конструкция обеспечивает максимальную жесткость и защиту от внешних воздействий, а интегрированный соединитель ускоряет сборку. Артикулы lo0304, ln50*100*1.0*3000 и ln50-100-1.0-3000 идентичны по техническим параметрам.

Назначение и область применения

Лоток неперфорированный листовой 100х50х3000х1,0 мм используется для прокладки кабелей в закрытых помещениях: офисах, производственных цехах, распределительных пунктах, серверных. Подходит для систем автоматизации, энергообеспечения, телекоммуникаций. Применяется там, где важна механическая защита кабеля и минимальный риск попадания пыли или влаги. Не предназначен для открытых площадок, улиц, сырых или химически агрессивных зон.

Технические характеристики

• Размеры: ширина 100 мм, высота борта 50 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: оцинкованная сталь, обработанная по методу Сендзимира
• Полезное сечение: 4522 мм2 - позволяет разместить значительный объем кабелей
• Цвет: серый
• Огнестойкость: да - выдерживает температурные нагрузки без потери формы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в условиях сухого и умеренно влажного климата, в том числе с перепадами температур
• Исполнение: с интегрированным соединителем - без необходимости доп. деталей

Совместимость и монтаж

Лоток неперфорированный листовой 100х50х3000х1,0 мм совместим с другими элементами базовой серии КМ-Профиля: углами, переходниками, крестовинами и крышками того же формата. Монтаж выполняется по принципу «быстрый монтаж»: лепестки на торцах лотка плотно зацепляются друг за друга, образуя единый контур без болтов и сварки. Для герметичности и защиты от пыли рекомендуется использовать крышки серии, соответствующие ширине 100 мм. Не требует специальных инструментов - достаточно плоскогубцев для фиксации соединителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на термическую деформацию. Цинкование по методу Сендзимира гарантирует равномерное и долговечное покрытие, снижающее риск коррозии даже при малых повреждениях поверхности. Сертификаты соответствия доступны у производителя.

Преимущества

• Высокая несущая способность благодаря сплошному листу - нет ослабления от перфораций
• Интегрированные соединители исключают потерю комплектующих и уменьшают время установки
• Горячее цинкование по Сендзимиру - более толстое и однородное покрытие, чем гальваническое
• Серый цвет не выгорает на свету и хорошо сочетается с большинством интерьеров
• Поддерживает использование крышек - легко модернизируется до полностью закрытой трассы

Ограничения применения

Не применяется во влажных, подземных или наружных объектах - повышенная влажность может вызвать коррозию, несмотря на оцинковку. Недопустимо применение в средах с постоянным контактом с кислотами, щелочами или соляными растворами. Лоток не рассчитан на механические удары или давление сверх нормы - не следует использовать как несущую платформу для оборудования. Температурный режим ограничен условиями У1/УХЛ1/УХЛ3 - не подходит для экстремально холодных (-40C и ниже) или жарких (+50C и выше) зон без дополнительной теплоизоляции.

Примеры использования

• Прокладка кабелей питания и управления в цехах с оборудованием на конвейерах
• Кабельные трассы в административных зданиях - между этажами, в коридорах, за подвесными потолками
• Системы автоматизации на заводах - для передачи сигналов от датчиков к контроллерам
• Распределительные щитовые комнаты - для организации выхода кабелей из щита вдоль стены

Практические советы

• Перед монтажом проверьте, что внутреннее сечение лотка достаточное для количества и диаметра кабелей - не заполняйте более 60–70% полезного сечения (4522 мм2)
• При соединении лотков убедитесь, что лепестки точно совмещаются - иначе возникнет люфт и возможна деформация трассы
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры или установите опоры через каждые 1,5–2 метра
• Обязательно используйте крышки, особенно если рядом есть оборудование с возможностью падения мелких предметов
• При резке лотка по длине - после обрезки обработайте кромки напильником, чтобы избежать порезов кабелей
• Проверяйте посадочные размеры при заказе других элементов - все компоненты должны иметь ту же ширину (100 мм) и высоту (50 мм)
