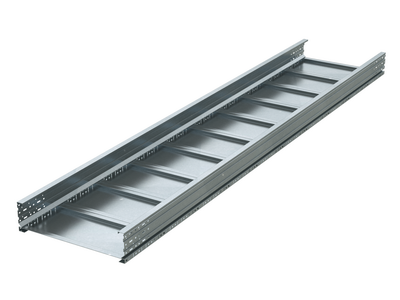

Лоток неперфорированный 200х150х6000х2мм, лонжерон, горячеоцинкованный | UNH652HDZ DKC ДКС

Лоток листовой неперфорированный 200х150х6000х2мм, сталь, горячеоцинкованный от DKC (ДКС), артикул unh652hdz, предназначен для надежной прокладки силовых и управляющих кабелей на протяженных участках в тяжелых условиях - особенно там, где важна механическая прочность и долговечность. Этот лоток входит в серию U5 Combitech и рассчитан на работу в промышленных, морских и агрессивных средах.

Назначение и область применения

Лоток листовой неперфорированный 200х150х6000х2мм, сталь, горячеоцинкованный используется для прокладки кабелей на больших пролетах - до 9 метров - в местах с высокой нагрузкой и агрессивной средой. Подходит для установки на промышленных предприятиях, верфях, портовых терминалах, складах, энергообъектах и других зонах с повышенным уровнем влаги, химических воздействий или вибраций. Благодаря усиленной конструкции и огнестойкости, он применяется там, где требуется сохранить целостность кабельных трасс даже при аварийных ситуациях.

Технические характеристики

• Размеры: ширина 200 мм, высота 150 мм, длина 6000 мм, толщина стенки 2 мм
• Материал: сталь оцинкованная, горячее цинкование - равномерное покрытие, защищающее от коррозии
• Полезное сечение: 26 000 мм2 - достаточное для прокладки большого количества кабелей
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Исполнение: без разъема - требует сборки с помощью фланцев или крепления к опорам
• Монтажные отверстия: NATO - совместимы с международными системами крепления
• Усиленное исполнение: да - увеличенная жесткость и сопротивление деформации
• Перфорация боковой стенки: да - для вентиляции и легкого доступа к кабелям
• Огнестойкость: да - выдерживает температурные нагрузки без потери формы
• Цвет: серый - единый цвет оцинкованного металла
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температурах от –60C до +50C, в условиях повышенной влажности, соленого воздуха и атмосферных осадков

Совместимость и монтаж

Лоток листовой неперфорированный 200х150х6000х2мм, сталь, горячеоцинкованный собирается в линейные трассы с использованием соединителей, уголков и переходников серии U5 Combitech. Монтажные отверстия стандарта NATO позволяют использовать универсальные кронштейны и крепеж. Для крепления к стенам, потолкам или несущим конструкциям рекомендованы болты M10–M12. Установка возможна как на горизонтальных, так и на вертикальных участках. Прямые участки длиной 6 м можно укладывать без промежуточных опор при соблюдении норм нагруженности. Перегибы выполняются с применением специальных изгибающих элементов - самопроизвольный изгиб недопустим.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Это подтверждает его пригодность для использования на судах, причалах и в морской инфраструктуре. Огнестойкость обеспечивается конструкцией из стали без горючих компонентов. Защитное покрытие соответствует ISO 1461 - толщина цинкового слоя гарантирует срок службы более 25 лет в агрессивной среде.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Горячее цинкование - максимальная защита от коррозии, даже при повреждении поверхности
• Усиленная конструкция - снижает прогиб и деформацию при длительной нагрузке
• Перфорированная боковая стенка - обеспечивает естественную вентиляцию и удобный доступ к кабелям
• Совместимость с NATO - ускоряет монтаж и расширяет выбор крепежа
• Огнестойкость - безопасность при возгораниях и перегрузках
• Широкий диапазон климатического исполнения - работоспособен в экстремальных условиях

Ограничения применения

Не предназначена для прокладки внутри помещений с постоянным контактом с открытым пламенем или высокотемпературными источниками (например, печи, котлы). Недопустимо использование в качестве несущего элемента для оборудования массой выше указанных значений. Отказ от применения специализированных изгибов приводит к повреждению кабелей и деформации лотка. Не следует использовать в средах с концентрацией кислот выше pH 4 или щелочей выше pH 11 - хотя цинк устойчив, длительный контакт с сильными реагентами вызывает эрозию покрытия.

Примеры использования

• Прокладка силовых кабелей на промышленном конвейере в металлургическом цехе
• Кабельная трасса в портовом терминале - подвеска над пирсом, подвергающимся воздействию соленого тумана
• Электроснабжение судна - внутренние коммуникации по правилам Российского морского регистра
• Подземные кабельные каналы в складском комплексе с высокой влажностью
• Трассировка управления на нефтегазовом объекте с суровым климатом

Практические советы

• При монтаже на пролетах 6–9 м обязательно используйте поддерживающие кронштейны через каждые 1,5–2 м - даже при заявленной несущей способности
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с крепежом, чтобы избежать перекоса
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
• Для защиты кабелей от острых краев - всегда устанавливайте резиновые вставки на вход/выход
• При работе в холодном климате - проверяйте герметичность соединений, чтобы исключить попадание влаги и образования льда внутри лотка
• Артикул unh652hdz - совместим с другими элементами серии U5 Combitech, поэтому все аксессуары (углы, тройники, крышки) берите из этой же серии
