Соединитель угловой H 150 мм, цинк-ламельный (аналог горячеоцинкованный) | UHH050HDZL DKC ДКС

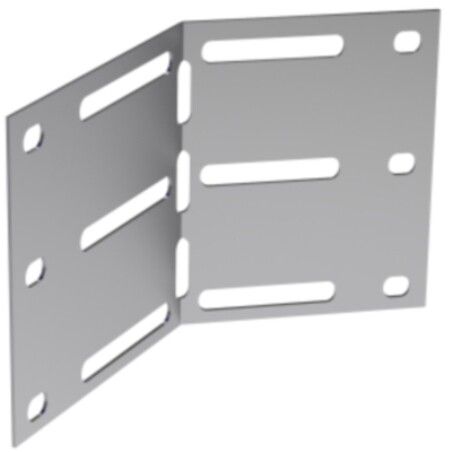

Соединитель угловой 150 мм, цинк-ламельный от DKC (ДКС), артикул uhh050hdzl, предназначен для создания изгибов в кабельных трассах систем U5 Combitech с высотой борта 150 мм. Он обеспечивает надёжное механическое соединение лотков под углом, сохраняя целостность и огнестойкость всей системы.

Назначение и область применения

Соединитель угловой 150 мм, цинк-ламельный используется для соединения двух участков кабельного лотка под углом, когда требуется изменить направление трассы. Применяется в системах U5 Combitech, где важна жёсткая фиксация и сохранение огнестойкости. Подходит для прокладки кабелей в промышленных помещениях, на заводах, в энергообъектах и других зонах с повышенными требованиями к безопасности.

Технические характеристики

• Тип: угловой соединитель
• Высота кабеленесущей системы: 150 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: цинк-ламель (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Тип соединения: винтовой разъем с болтами М6×16 и гайками М6
• Тип шарнира: шарнирное, позволяет регулировать угол соединения
• Огнестойкость: да
• Цвет: серый
• Перфорация: предварительно выполнена для быстрого монтажа

Совместимость и монтаж

Соединитель угловой 150 мм, цинк-ламельный совместим исключительно с кабельными лотками серии U5 Combitech высотой 150 мм. Для установки используются болты М6×16 (артикул СМ010616) и гайки М6 (артикул СМ100600). Перфорация на корпусе уже готова - достаточно выставить положение, совместить отверстия и затянуть крепления. Шарнирное устройство позволяет точно выставлять угол соединения до фиксации. Не требует сверления или доработки.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости, что важно для систем, проходящих через противопожарные зоны. Цинк-ламельное покрытие повышает долговечность в агрессивных средах, снижая риск коррозии. Нержавеющая сталь основы гарантирует механическую прочность даже при нагрузках и вибрациях.

Преимущества

• Высокая коррозионная стойкость благодаря цинк-ламельному покрытию - лучше, чем обычное цинкование
• Нержавеющий материал корпуса обеспечивает длительную службу без потери прочности
• Готовая перфорация ускоряет монтаж и исключает ошибки при сверлении
• Шарнирное соединение позволяет гибко адаптировать угол трассы без замены детали
• Сохраняет огнестойкость всей системы U5 Combitech

Ограничения применения

• Не подходит для лотков другой высоты - только 150 мм
• Не предназначено для использования вне систем U5 Combitech
• Цинк-ламельное покрытие защищает от коррозии, но не рекомендуется для постоянного контакта с морской водой или сильнокислотными средами
• Запрещается использовать с другими типами крепежа - только болты М6×16 и гайки М6

Примеры использования

• Создание поворотов в кабельных трассах на производственных линиях
• Обход препятствий (трубопроводы, колонны) в распределительных щитовых
• Прокладка кабелей в многоэтажных зданиях с изменением уровня трассы
• Подключение вертикальных и горизонтальных участков в технологических коридорах

Практические советы

• Перед монтажом проверьте соответствие высоты лотка - 150 мм - чтобы избежать люфта и потери герметичности
• Затягивайте болты равномерно, не переусердствуя - перегрузка может деформировать шарнир
• Для открытых площадок или сырых помещений комбинируйте этот соединитель с крышками и уплотнителями U5 Combitech
• Храните запасные болты М6×16 и гайки М6 - они не всегда идут в комплекте
• Соединитель угловой 150 мм, цинк-ламельный от DKC - часть единой системы; используйте другие аксессуары U5 Combitech для максимальной надёжности
