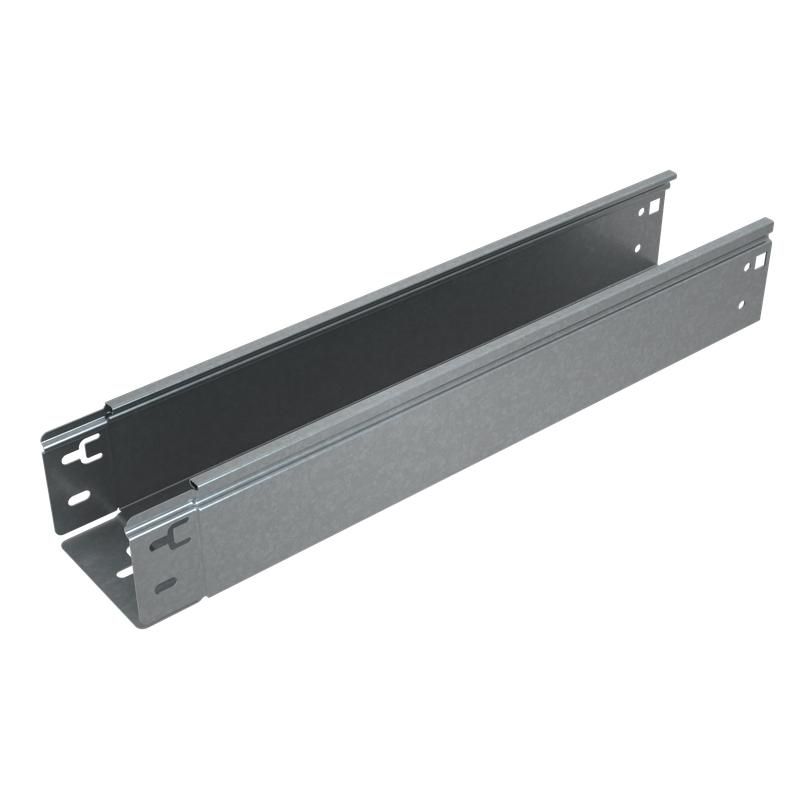

Лоток листовой неперфорированный 150х80 L2000 0.8мм "Быстрый монтаж ПЛЮС" LNplus80-150-0.8-2000 HD КМ PL3022 КМ-Профиль

Лоток кабельный листовой неперфорированный 80х150х0.8 L2000 мм серии ПЛЮС (LNplus80-150-0.8-2000 HD) от компании КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки силовых и контрольных кабелей в условиях повышенной влажности, на открытых площадках и в слабокоррозийной среде. Благодаря оцинкованному покрытию и продуманной форме бортов, LNplus80-150-0.8-2000 HD обеспечивает долгую службу без необходимости частого обслуживания.

Назначение и область применения

Лоток предназначен для прокладки кабелей в местах, где важна защита от внешних воздействий, но не требуется вентиляция внутри канала. Подходит для использования в производственных цехах, на объектах ЖКХ, энергетических установках, транспортных терминалах и наружных трассах. Применяется там, где есть риск контакта с влагой, но отсутствует агрессивная химическая среда или постоянное воздействие осадков под прямым солнечным светом.

Технические характеристики

• Габариты: ширина 150 мм, высота борта 80 мм, длина 2000 мм
• Толщина стенки: 0,8 мм
• Материал: сталь оцинкованная методом горячего погружения (по ГОСТ 9.307-89)
• Форма: неперфорированная, глухая
• Края бортов: завальцованные на 180°
• Стандарт эксплуатации: ГОСТ 15150-69 (класс исполнения УХЛ)

Совместимость и монтаж

Лоток LNplus80-150-0.8-2000 HD совместим с другими элементами серии ПЛЮС - в частности, с крышками и угловыми переходниками того же типа. Монтаж выполняется по технологии «Быстрый монтаж»: соединительные лепестки, уже интегрированные в корпус, позволяют легко защелкивать соседние участки без сварки или дополнительных крепежей. Лотки можно устанавливать как горизонтально, так и вертикально на опорах или кронштейнах. Для жесткой фиксации используются болтовые крепления через предварительно подготовленные отверстия в основании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307-89 по антикоррозийному покрытию и ГОСТ 15150-69 по климатическому исполнению УХЛ - это гарантирует работу при температуре от −40 C до +40 C и в условиях повышенной влажности. Завальцованные края бортов снижают риск порчи изоляции кабеля при протяжке, что соответствует нормам безопасности при работе с электрооборудованием.

Преимущества

• Высокая стойкость к коррозии благодаря горячеоцинкованному покрытию
• Завальцованные края исключают травмы кабелей и безопасны для персонала при обслуживании
• Ускоренный монтаж за счет интегрированных соединительных лепестков - нет нужды в дополнительных деталях
• Равномерная нагрузка на всю поверхность лотка - минимальный прогиб даже при заполнении на 80%
• Поддерживается комплектация крышками серии ПЛЮС для защиты от пыли и мусора

Ограничения применения

Не предназначена для использования в агрессивных средах: химически активных производствах, зонах с постоянным воздействием кислот, щелочей или солевых растворов. Также не рекомендуется применять в условиях длительного прямого UV-облучения - оцинкованное покрытие со временем выгорает. Нельзя использовать как несущую конструкцию для тяжелого оборудования - только как кабельный канал. Минимальный радиус изгиба при формировании трассы - не менее 5×высота борта (400 мм).

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Кабельные трассы в подземных парковках и насосных станциях
• Электроснабжение административных зданий с наружными кабельными маршрутами
• Обвязка оборудования на тепловых пунктах и в системах вентиляции

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была свободна от острых кромок - заводская завальцовка должна полностью закрывать режущие края.
• При использовании нескольких лотков подряд, соблюдайте шаг между точками крепления - максимум 1,5 метра для равномерной нагрузки.
• Для герметичности трассы используйте крышки серии ПЛЮС - они плотно защелкиваются и не требуют дополнительных креплений.
• При проходе через стены или потолки применяйте специальные переходники - не допускайте перегибов кабелей под острым углом.
• Проверяйте посадочные размеры перед заказом: ширина 150 мм и высота 80 мм должны соответствовать доступному пространству в помещении или на кронштейне.
