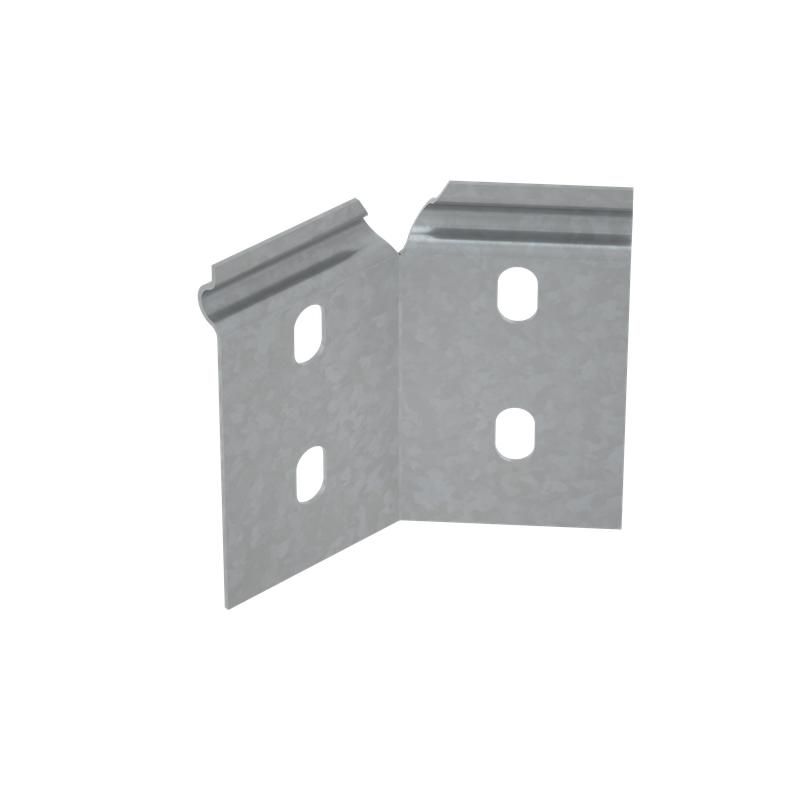

Соединительная пластина изменяемая для борта 80 мм "ПЛЮС" HD | SP2NLplus КМ-профиль PL2312

Соединительная пластина изменяемая для борта 80 мм КМ-профиль HD - это надёжный элемент для гибкого соединения секций кабельных лотков с возможностью горизонтального поворота трассы. Продукт из оцинкованной стали предназначен для промышленных, коммерческих и жилых объектов, где требуется прочная, долговечная и огнестойкая система кабелеукладки. Артикулы pl2312 и sp2nlplus hd соответствуют сериям КМ-профиль HD.

Назначение и область применения

Соединительная пластина изменяемая для борта 80 мм КМ-профиль HD применяется для соединения двух параллельных участков кабельных лотков одинаковой высоты (80 мм) в точках, где необходимо изменить направление трассы - например, при обходе препятствий, переходе через проём или пересечении с другими системами. Подходит для установки внутри помещений и на улице, в условиях повышенной влажности и слабой химической агрессии. Элемент работает в составе модульной системы кабельных лотков КМ-профиль HD, обеспечивая целостность и безопасность кабельных маршрутов.

Технические характеристики

• Тип изделия: пластина соединительная изменяемая
• Высота борта лотка: 80 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89
• Тип соединения: винтовой разъём (болтовые крепления)
• Исполнение: угловое соединение с горизонтальным шарниром
• Огнестойкость: да
• Цвет: серый
• Климатическое исполнение: О1 / О4 (для умеренного и холодного климата, с контролируемой влажностью и низкой запылённостью)

Совместимость и монтаж

Соединительная пластина изменяемая для борта 80 мм КМ-профиль HD совместима исключительно с лотками этой же серии - с бортами высотой 80 мм. Установка выполняется без предварительной сборки: пластину фиксируют болтами к торцовым стенкам двух смежных лотков. Шарнир позволяет проворачивать соединение до 180° в горизонтальной плоскости, что упрощает выравнивание трассы при монтаже на неровных поверхностях. Для герметичности и механической устойчивости рекомендуется использовать комплектные болты и гайки, предусмотренные производителем.

Безопасность и стандарты

• Огнестойкость соответствует требованиям к кабельным системам в зонах с повышенными нормами пожаробезопасности
• Покрытие выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную стойкость
• Климатическое исполнение О1/O4 соответствует ГОСТ 15150-69 - допускает применение в закрытых и открытых помещениях с температурой от −40C до +40C

Преимущества

• Шарнирное соединение позволяет легко менять угол трассы без резки или сварки
• Горячее цинкование защищает металл от коррозии даже во влажной среде
• Не требует дополнительной сборки - готов к установке сразу после доставки
• Поддерживает нагрузку кабелей в рамках классических лотков 80 мм
• Сохраняет огнестойкость всей кабельной системы при соединении

Ограничения применения

• Не вертикальные повороты - только горизонтальные изменения направления
• Не подходит для лотков с высотой борта отличной от 80 мм
• Запрещается использование в агрессивных средах: химически активные пары, солевые туманы, кислотные выбросы
• Работает только в сочетании с оригинальными крепёжными деталями КМ-профиль - другие болты могут снижать прочность соединения

Примеры использования

• Соединение лотков в промышленном цехе при обходе технологического оборудования
• Переход кабельной трассы вокруг колонны в офисном здании
• Прокладка кабеля вдоль внешней стены здания с необходимостью поворота на 90°
• Обустройство распределительных щитовых комнат с плотной компоновкой

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый тип крепления и точно совпадали по высоте - 80 мм
• При затяжке болтов используйте момент, указанный в документации КМ-профиль; переутяжка деформирует материал
• На открытом воздухе регулярно осматривайте места соединения - особенно после длительных дождей или заморозков
• Если трасса проходит через зоны с частыми вибрациями, дополнительно закрепите пластину антивибрационными прокладками
• Артикулы pl2312 и sp2nlplus hd - это одно и то же изделие; различаются лишь внутренние номера поставщика
