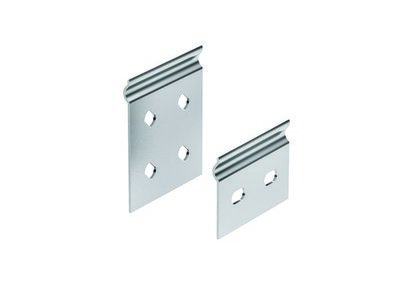

Пластина крепежная H80 цинк-ламельная (аналог горячеоцинкованная) GTO, DKC - элемент соединения для кабельных лотков системы S5 Combitech, обеспечивающий жесткий стык между секциями при невозможности использования штатного замкового соединения. Артикул 37303hdzl предназначен для лотков высотой 80 мм и совместим с перфорированными и сплошными моделями.

Назначение и область применения

Пластина крепежная H80 цинк-ламельная (аналог горячеоцинкованная) GTO, DKC используется для соединения кабельных лотков «стык в стык» - когда два лотка подходят друг к другу торцами, а не через систему «мама-папа». Подходит для установки в помещениях с повышенной влажностью, на производствах, в промышленных зонах и на объектах с жесткими требованиями к долговечности кабельной трассы.

Технические характеристики

• Габаритные размеры: 80 × 65 мм
• Высота совместимости: 80 мм (для лотков системы S5 Combitech)
• Материал: нержавеющая сталь
• Защитное покрытие: цинк-ламельное (аналог горячего цинкования - устойчиво к коррозии)
• Тип соединения: винтовое (крепление болтами)
• Цвет: светло-серый
• Шарнирное соединение: да (обеспечивает компенсацию угловых отклонений при сборке)

Совместимость и монтаж

Пластина крепежная H80 цинк-ламельная (аналог горячеоцинкованная) GTO, DKC предназначена исключительно для лотков высотой 80 мм из серии S5 Combitech. Устанавливается поверх стыка двух лотков - фиксируется четырьмя винтами через предварительно просверленные отверстия. Шарнирный механизм позволяет выравнивать лотки при небольших перекосах во время монтажа. Не требует сварки или клепки - все работы выполняются с помощью обычного инструмента.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, применяемым в промышленной автоматизации. Цинк-ламельное покрытие обеспечивает класс защиты от коррозии по ГОСТ 9.306, аналогичный горячему цинкованию. Материал - нержавеющая сталь - повышает срок службы в агрессивных средах.

Преимущества

• Увеличивает жесткость всей кабельной трассы при стыковом соединении
• Обеспечивает герметичность и целостность тракта даже при наличии перегрузок
• Цинк-ламельное покрытие сохраняет антикоррозийную защиту при резке и сверлении
• Шарнирный дизайн снижает риск деформаций при температурных расширениях
• Не требует специального оборудования - монтируется стандартным набором инструментов

Ограничения применения

• Подходит только для лотков высотой 80 мм - несовместима с другими размерами (40, 60, 100 мм)
• Не предназначена для наружной установки без дополнительной защиты от прямого воздействия осадков
• Не рекомендуется использовать в условиях постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)
• Запрещено применять вместо заводского замкового соединения, если оно доступно - это снижает скорость монтажа

Примеры использования

• Соединение участков лотка на конвейерной линии, где требуется точная геометрия трассы
• Стыковка лотков в распределительном щите при изменении направления прохода кабелей
• Ремонт или удлинение существующей трассы без демонтажа всего участка
• Прокладка кабелей в цехах пищевой, химической и металлургической промышленности

Практические советы

• Перед монтажом проверьте, что кромки лотков ровные - неровности снижают контакт и усиливают нагрузку на винты
• Используйте болты M4 или M5 с плоской головкой - они лучше входят в отверстия пластины
• При работе в сырых помещениях дополнительно смажьте места крепления противокоррозийной смазкой
• Не затягивайте винты слишком сильно - это может деформировать стенки лотка
• Артикул 37303hdzl - единственный вариант для стыковки лотков H80 в системе S5 Combitech; другие модели не взаимозаменяемы
