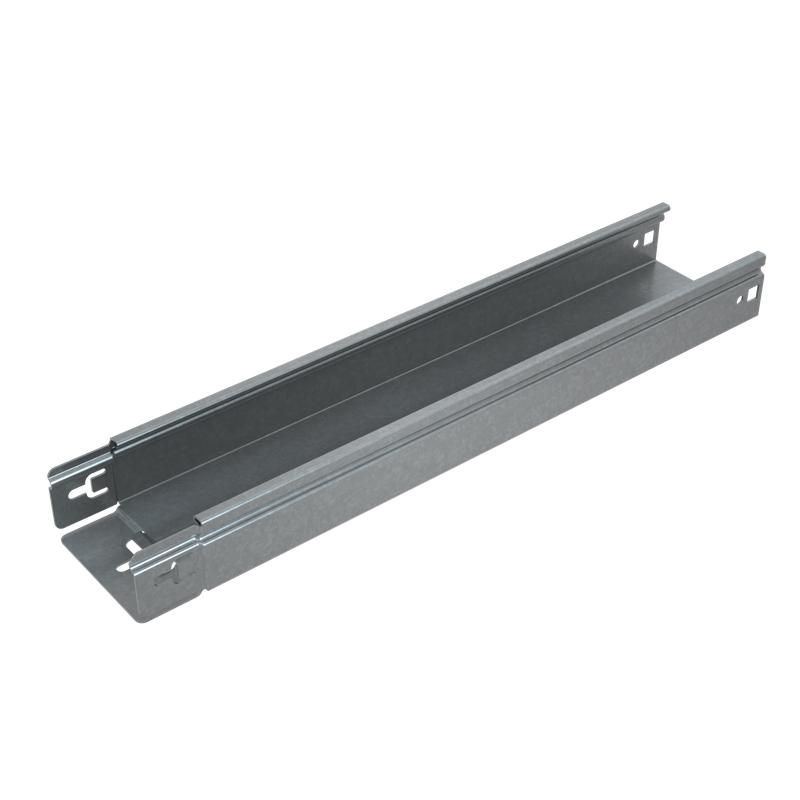

Лоток листовой неперфорированный 200х50 L2000 1мм "Быстрый монтаж ПЛЮС" LNplus50-200-1.0-2000 КМ PL2882 КМ-Профиль

Лоток кабельный листовой неперфорированный 50х200х1.0 L2000 мм серии ПЛЮС (LNplus50-200-1.0-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки кабелей внутри зданий. Его глухое исполнение и оцинкованная сталь делают его подходящим решением для сухих и малоагрессивных сред, где важна долговечность и безопасность кабелей.

Назначение и область применения

Лоток LNplus50-200-1.0-2000 предназначен для прокладки силовых, информационных и управляющих кабелей в помещениях с нормальной влажностью. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, системах автоматизации и других объектах, где требуется защищённая, но открытая трасса. Не применяется на улице, в сырых помещениях или там, где есть риск воздействия химических веществ, масел или агрессивных паров.

Технические характеристики

• Размеры: высота борта 50 мм, ширина лотка 200 мм, длина 2000 мм
• Толщина материала: 1,0 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Форма: неперфорированный, глухой лоток
• Края бортов: завальцованные на 180°
• Стандарт соответствия: ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток LNplus50-200-1.0-2000 совместим с другими элементами серии ПЛЮС: такими же лотками, углами, переходниками и крышками. Монтаж осуществляется по принципу «Быстрый монтаж» - лотки соединяются друг с другом без дополнительных крепёжных деталей благодаря интегрированным лепесткам на торцах. Эти лепестки легко загибаются и фиксируют соединение, обеспечивая жёсткую и герметичную трассу. Для установки используются кронштейны, подвесы или крепления к стене/потолку. Рекомендуется соблюдать шаг между точками крепления не более 1,5 метра.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по методу Сендзимира - это гарантирует равномерное покрытие цинком и повышенную коррозионную стойкость. Лоток соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ). Завальцованные края бортов исключают порезы кабелей и снижают риск травм персонала при работе рядом с трассой.

Преимущества

• Завальцованные края - безопасны для кабелей и обслуживающего персонала
• Оцинкованная сталь - устойчивость к ржавчине в сухих условиях
• Система «Быстрый монтаж» - экономия времени при сборке трассы
• Интегрированные лепестки - надёжное соединение без болтов и гаек
• Совместимость с крышками серии ПЛЮС - возможность закрывать трассу для защиты от пыли и мусора

Ограничения применения

Не допускается использование лотка LNplus50-200-1.0-2000:

• На открытом воздухе - цинковое покрытие недостаточно для длительной эксплуатации под дождём или в условиях высокой влажности
• В агрессивных средах - при контакте с кислотами, щелочами, растворителями или маслами возможна быстрая коррозия
• В помещениях с постоянным конденсатом - например, в банях, прачечных, холодильных камерах
• Как несущий элемент для тяжёлых кабельных bundles свыше 40 кг на 2 метра - нагрузка должна рассчитываться отдельно

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на заводах
• Укладка сетевых кабелей в серверных комнатах и распределительных щитах
• Обустройство кабельных трасс в административных зданиях - от этажных щитов до рабочих мест
• Сборка кабельных каналов в медицинских учреждениях для питания оборудования

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - совмещение с другими сериями может нарушить герметичность соединения
• Для длинных трасс используйте компенсаторы температурного расширения через каждые 15–20 метров
• При необходимости закрыть трассу - обязательно примените крышки серии ПЛЮС; они плотно защёлкиваются и не требуют крепежа
• При резке лотка - используйте ножницы по металлу, не допускайте деформации кромок; после резки проверьте целостность завальцовки
• Посадочные размеры: внутренняя ширина 200 мм позволяет разместить кабели с суммарным внешним диаметром до 160 мм (при условии свободного заполнения не более 40%)
