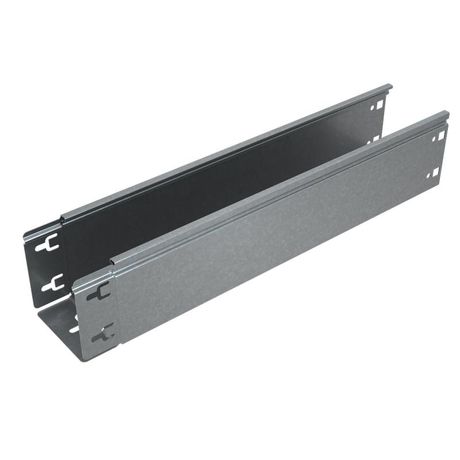

Лоток листовой неперфорированный 500х100 L2000 1.5мм "Быстрый монтаж ПЛЮС" LNplus100-500-1.5-2000 КМ PL2941 КМ-Профиль

Лоток кабельный листовой неперфорированный 100х500х1,5 L2000 мм серии ПЛЮС (LNplus100-500-1.5-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки силовых и контрольных кабелей внутри зданий. Благодаря оцинкованной стали и завальцованным кромкам, он обеспечивает безопасную эксплуатацию даже при частых перемещениях кабелей.

Назначение и область применения

Лоток LNplus100-500-1.5-2000 предназначен для прокладки кабелей в помещениях с сухим климатом и слабоагрессивными средами. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, распределительных пунктах и других объектах, где требуется защищённая, но открытая трасса. Не применяется на улице, в сырых помещениях или там, где есть контакт с химически активными веществами.

Технические характеристики

• Размеры: высота борта 100 мм, ширина лотка 500 мм, длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Поверхность: матовая, без перфорации
• Стандарт соответствия: ГОСТ 15150-69 (класс умеренного климата)

Совместимость и монтаж

Лоток LNplus100-500-1.5-2000 оснащён интегрированными лепестками для быстрой сборки - соединение между соседними участками происходит без дополнительных крепёжных деталей. Лотки стыкуются друг с другом по длине, образуя сплошную трассу. Установка осуществляется на кронштейны, подвесы или крепления к стене/потолку. Для герметичности и защиты от пыли рекомендуется применять крышку серии ПЛЮС, совместимую по габаритам.

Особенности конструкции

Края бортов лотка завальцованы на 180 градусов - это исключает острые кромки, которые могут повредить изоляцию кабеля при прокладке или обслуживании. Такая форма также увеличивает жёсткость профиля без увеличения массы. Отсутствие перфорации делает лоток подходящим для сред, где важна защита от пыли и мелкого мусора, но не требует вентиляции.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и оцинкованному покрытию
• Ускоренный монтаж за счёт системы «быстрый монтаж» - нет необходимости сверлить или закручивать болты
• Защита кабелей от порезов благодаря завальцованным краям
• Совместимость с крышками серии ПЛЮС для полного закрытия трассы
• Долгий срок службы в условиях внутренней установки

Ограничения применения

• Не предназначена для наружной прокладки - оцинкованное покрытие не выдерживает постоянного воздействия влаги, солнца и температурных колебаний
• Не используется в агрессивных средах: химических лабораториях, производствах с кислотами, щелочами, соляным туманом
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой - не имеет теплоотводящих функций
• Запрещается использование в качестве несущего элемента для тяжёлых устройств или оборудования

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Интерьерная трасса для сетевых и телефонных кабелей в офисных комплексах
• Кабельные каналы в серверных комнатах и распределительных щитах
• Обвязка оборудования на конвейерах и станках с частым доступом для обслуживания

Практические советы

• Перед монтажом проверьте, чтобы посадочные поверхности были ровными - искривление основания снижает качество соединения лотков
• При использовании нескольких лотков подряд, начинайте сборку с одного конца, плотно подгоняя каждый элемент
• Для длинных трасс (>10 м) предусмотрите компенсационные участки или зазоры, чтобы избежать деформаций при изменении температуры
• Выбирайте крышку серии ПЛЮС того же размера - она легко защёлкивается и не требует дополнительных креплений
• При работе с большими объемами кабелей учтите, что максимальная заполненность не должна превышать 60–70% площади сечения лотка
