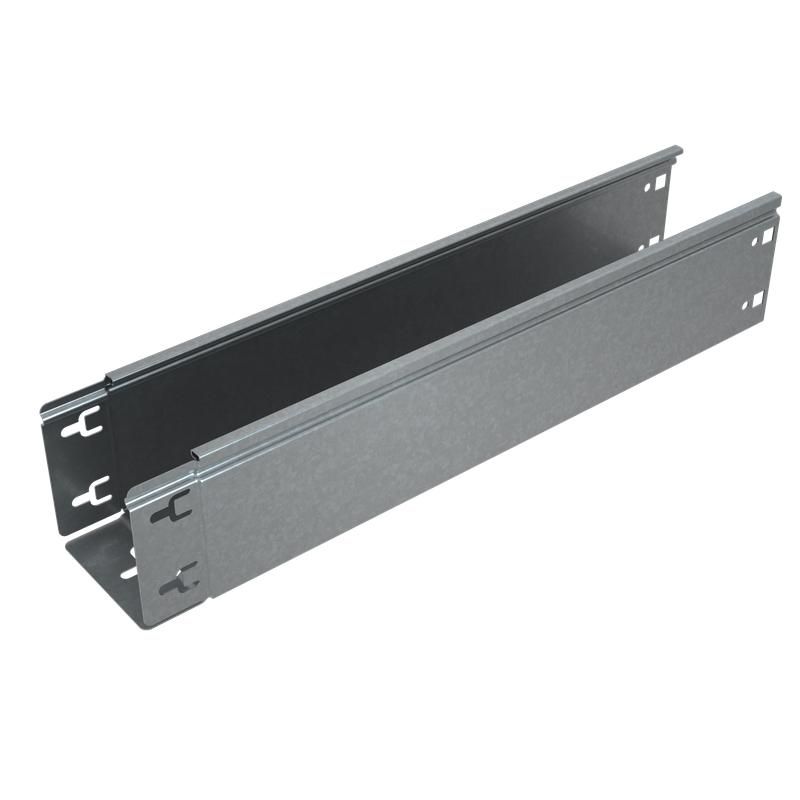

Лоток листовой неперфорированный 600х100 L2000 1.5мм "Быстрый монтаж ПЛЮС" LNplus100-600-1.5-2000 КМ PL2944 КМ-Профиль

Лоток кабельный листовой неперфорированный 100х600х1,5 L2000 мм серии ПЛЮС (LNplus100-600-1.5-2000) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки силовых и контрольных кабелей внутри зданий. Изделие отличается повышенной жесткостью за счет завальцованных кромок и оцинкованной стали, обеспечивает быстрый монтаж и совместимо с крышками серии ПЛЮС.

Назначение и область применения

Лоток LNplus100-600-1.5-2000 предназначен для прокладки кабелей в закрытых помещениях с сухим или слабоагрессивным климатом. Подходит для использования в офисах, производственных цехах, телекоммуникационных шкафах, распределительных пунктах и других объектах, где требуется надежная, но не взрывозащищённая кабельная трасса. Не применяется на улице, в сырых помещениях, в агрессивных химических средах или при температуре ниже -40 C.

Технические характеристики

• Габариты: высота борта 100 мм, ширина 600 мм, длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Тип покрытия: холоднокатаная оцинкованная сталь с равномерным слоем цинка
• Форма: неперфорированный, глухой лоток
• Края бортов: завальцованы на 180° для защиты кабелей от острых кромок
• Стандарт соответствия: ГОСТ 15150-69 (климатическое исполнение УХЛ)

Совместимость и монтаж

Лоток LNplus100-600-1.5-2000 оснащен интегрированными соединительными лепестками, позволяющими собирать трассу без дополнительных крепежей - система «Быстрый монтаж». Лотки соединяются друг с другом по длине путём перекрытия краёв и фиксации лепестков. Для установки используются кронштейны, подвесы или крепления к стене/потолку. Максимальная нагрузка на единицу длины зависит от способа крепления и количества кабелей - не превышайте допустимую массу, указанную в проекте.

Рекомендуется использовать крышки серии ПЛЮС для защиты от пыли, мусора и случайного контакта с проводниками. Крышка плотно защёлкивается на бортах без дополнительных креплений.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 - класс климатического исполнения УХЛ, что гарантирует стойкость к умеренным перепадам температуры и влажности. Оцинкованное покрытие снижает риск коррозии в условиях нормальной эксплуатации. Напряжение в кабелях не влияет на целостность лотка - он является только механической конструкцией для удержания проводов.

Преимущества

• Завальцованные края бортов исключают порезы изоляции кабелей при прокладке
• Оцинкование по Сендзимиру даёт более равномерное и долговечное покрытие, чем горячее цинкование
• Система «Быстрый монтаж» позволяет собирать трассу без сварки, болтов и гаек
• Высота борта 100 мм обеспечивает достаточный объём для группировки кабелей до 10–15 шт. (зависит от диаметра)
• Совместимость с крышками серии ПЛЮС - единая система компонентов

Ограничения применения

• Не предназначена для открытых площадок, улиц, подземных каналов или влажных помещений (бани, котельные, подвалы с постоянной сыростью)
• Не выдерживает воздействие кислот, щелочей, масел и растворителей - возможна химическая коррозия
• Не используется в качестве несущего элемента для тяжёлых оборудования или трубопроводов
• При температуре ниже -40 C материал становится хрупким - применение запрещено
• Не заменяет кабельные каналы с IP-защитой - не герметичен

Примеры использования

• Прокладка силовых кабелей между этажами в офисном здании
• Укладка сигнальных и управляющих кабелей на автоматизированной линии производства
• Обустройство кабельной трассы в серверной комнате или распределительном щите
• Монтаж кабелей связи в учебных корпусах, больницах, административных зданиях

Практические советы

• Перед монтажом проверьте внутреннюю поверхность лотка - наличие острых кромок указывает на дефект; заводская завальцовка должна быть ровной и без зазубрин
• При сборке длинных трасс используйте минимум два крепления на каждый лоток - особенно при большой нагрузке кабелями
• Для переходов через проёмы или изменения направления используйте углы и повороты серии ПЛЮС - они совпадают по форме и толщине
• Не забудьте предусмотреть свободный доступ к соединениям для будущих работ - лепестки нельзя легко разъединить после длительной эксплуатации
• При необходимости увеличения вместимости - выбирайте лотки большей ширины, а не высоты: 600 мм уже оптимален для группового размещения кабелей
