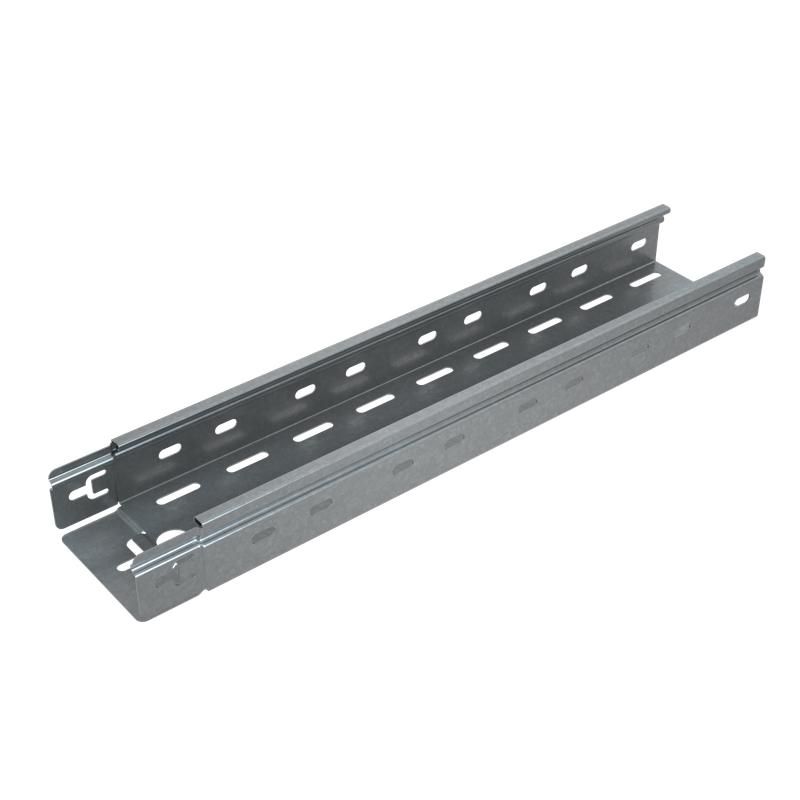

Лоток листовой перфорированный 100х50 L2000 0.8мм "Быстрый монтаж ПЛЮС" LPplus50-100-0.8-2000 КМ PL2813 КМ-Профиль

Лоток перфорированный листовой 50х100х0,8 мм L2000 мм серия ПЛЮС от КМ-Профиля - это готовое решение для прокладки кабельных трасс в помещениях с умеренной влажностью. Благодаря интегрированному соединительному разъёму и перфорации по всей поверхности, он обеспечивает быстрый монтаж, хорошую вентиляцию и безопасную фиксацию проводов.

Назначение и область применения

Лоток перфорированный листовой 50х100х0,8 мм L2000 мм серия ПЛЮС предназначен для прокладки силовых и слаботочных кабелей в закрытых помещениях. Подходит для установки в офисах, производственных цехах, серверных, телекоммуникационных пунктах и других объектах с контролируемым микроклиматом. Применяется там, где требуется доступ к кабелям для обслуживания, замены или модернизации трассы.

Технические характеристики

• Размеры: 50 мм (высота борта) × 100 мм (ширина) × 2000 мм (длина)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,8 мм
• Полезное сечение: 4561 мм2 - позволяет прокладывать значительный объем кабелей
• Покрытие: цинк - защищает от коррозии в условиях сухого воздуха
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в помещениях с температурой от −40C до +40C и относительной влажностью до 80%
• Перфорация: есть на боковых стенках и дне - обеспечивает естественную вентиляцию и легкий доступ к кабелям
• Огнестойкость: да - материал не распространяет горение
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный листовой 50х100х0,8 мм L2000 мм серия ПЛЮС оснащен интегрированным соединительным разъёмом - концы секций уже подготовлены для стыковки без дополнительных деталей. Это ускоряет сборку трассы и снижает риск ошибок при монтаже. Лотки можно соединять в ряд, образуя прямые участки или углы (при использовании соответствующих фитингов). Края бортов завальцованные - не острые, не травмируют изоляцию кабелей при протяжке. Монтировать можно на кронштейны, потолочные подвесы или к стенам с помощью хомутов и анкеров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Материал не поддерживает горение, что соответствует нормам пожарной безопасности для внутренних кабельных систем. Цинковое покрытие соответствует стандартам антикоррозийной защиты для сталей в условиях сухих и слабоагрессивных сред.

Преимущества

• Быстрая сборка благодаря интегрированному соединителю - не нужны болты или сварка
• Перфорация по всему корпусу - улучшает теплоотвод и позволяет легко крепить кабели хомутами
• Завальцованные края - минимизируют риск повреждения изоляции при монтаже
• Высокая прочность при малом весе - удобно транспортировать и устанавливать
• Оцинкованная сталь - долговечность в сухих помещениях без необходимости окраски

Ограничения применения

Не применяйте лоток перфорированный листовой 50х100х0,8 мм L2000 мм серия ПЛЮС во влажных, сырых или агрессивных средах - например, в подвалах с постоянной конденсацией, на улице, в химических цехах или зонах с частыми мойками. Также не рекомендуется использовать без крышек при наличии пылевых нагрузок - перфорация не препятствует попаданию мелкого мусора. Напряжение в кабелях не регулируется конструкцией лотка - соблюдайте требования ПУЭ по разделению трасс.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Сборка кабельных трасс в серверных комнатах для сетевых устройств
• Монтаж слаботочных систем (LAN, CCTV, телефония) в офисных зданиях
• Обустройство распределительных щитов и шкафов с множеством входящих кабелей

Практические советы

• При проектировании трассы учтите, что посадочная ширина лотка - 100 мм; выбирайте кабели с суммарным внешним диаметром, не превышающим 70–80% от полезного сечения (4561 мм2)
• Для защиты от пыли и случайного контакта всегда используйте крышку - она совместима с этим типом лотка
• При резке лотка на месте используйте ножницы по металлу - не допускайте деформации краёв, чтобы сохранить функциональность соединительного разъёма
• Проверьте соответствие артикула pl2813 и lpplus50-100-0.8-2000 перед заказом - они обозначают один и тот же продукт от КМ-Профиля
• Храните лоток в сухом месте - даже оцинкованная сталь может начать корродировать при длительном воздействии влаги
