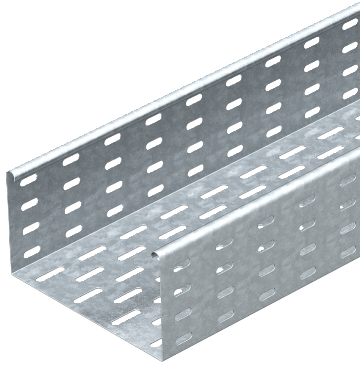

Кабельный листовой лоток перфорированный 110x500x3000 мм (MKS 150 FT) | 6060692 OBO Bettermann

Кабельный лоток листовой перфорированный 110x500x3000 мм от OBO BETTERMANN - это прочный, цинкованный профиль для прокладки кабелей в промышленных и энергетических объектах. Артикул 6060692 соответствует серии MKS 110 и предназначен для систем с умеренной механической нагрузкой.

Назначение и область применения

Кабельный лоток листовой перфорированный 110x500x3000 мм используется для организации горизонтальной прокладки силовых, слаботочных и коммуникационных кабелей. Подходит для установки внутри помещений и на открытых площадках при условии защиты от прямого воздействия осадков. Применяется в электроустановках заводов, АЭС, транспортных терминалах, распределительных пунктах и других объектах, где требуется доступ к кабелям для обслуживания и модернизации.

Технические характеристики

• Размеры: ширина 500 мм, высота боковой стенки 110 мм, длина 3000 мм
• Материал: сталь с покрытием горячим цинком - обеспечивает долговечную коррозионную стойкость
• Толщина стенки: 1 мм - достаточна для жесткости при нормальных нагрузках
• Полезное сечение: 54 800 мм2 - позволяет размещать значительный объем кабелей
• Перфорация боковых стенок: да - обеспечивает вентиляцию и удобство фиксации кабелей хомутиками
• Перфорация основания: да - позволяет крепить лоток к опорным конструкциям болтами через нижнюю поверхность
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов

Совместимость и монтаж

Кабельный лоток листовой перфорированный 110x500x3000 мм совместим с комплектующими серии MKS 110 от OBO BETTERMANN. Для соединения между собой используются специальные муфты, углы и переходники этой же серии. Монтаж осуществляется на кронштейны, подвесы или крепления к стенам/потолкам с помощью болтов, проходящих через перфорацию в основании. Учитывайте посадочные отверстия - шаг перфорации рассчитан под стандартные крепежи M8–M10. Соединительные элементы необходимо закупать отдельно.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики
• Занесён в Реестр промышленной продукции РФ (№ 1367\10\2023) - соответствует требованиям законодательства РФ
• Покрытие горячим цинком соответствует ГОСТ 14918 - защищает от коррозии в условиях повышенной влажности

Преимущества

• Высокая несущая способность благодаря жесткой форме и толщине стали 1 мм
• Перфорация снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Цинкование гарантирует срок службы более 25 лет в помещениях и до 15 лет на открытом воздухе
• Удобство монтажа: возможность крепления сверху, сбоку или снизу за счет двойной перфорации
• Поддержка сертифицированных решений для ядерных объектов - повышает надежность проекта

Ограничения применения

• Не предназначена для прокладки в зонах с постоянным контактом с открытым пламенем или температурой выше +80 C
• Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щелочи) - даже цинковое покрытие имеет ограниченную устойчивость
• Без соединительных элементов - нельзя собирать системы без дополнительных деталей
• Не подходит для вертикальных участков без дополнительных поддерживающих креплений каждые 1,5 м

Примеры использования

• Прокладка кабелей управления на технологическом участке завода
• Обустройство трасс для слаботочных сетей в административном корпусе АЭС
• Формирование кабельных маршрутов в подстанциях и распределительных устройствах
• Монтаж кабелей связи в тоннелях и подземных сооружениях с контролируемой влажностью

Практические советы

• Выбирайте ширину лотка исходя из суммарного сечения всех кабелей - заполнять следует не более 60% полезного сечения
• Для длинных прямых участков используйте компенсационные зазоры (не менее 5 мм на каждый 10 м) - металл расширяется при нагреве
• При монтаже на металлоконструкции применяйте изоляционные прокладки между лотком и конструкцией - предотвращает гальваническую коррозию
• Артикул 6060692 - это базовый элемент; для поворотов, ответвлений и стыков заказывайте фитинги серии MKS 110 от OBO BETTERMANN
• Проверьте соответствие длины 3000 мм условиям транспортировки и подъема - при необходимости режьте на месте с последующей обработкой кромок
