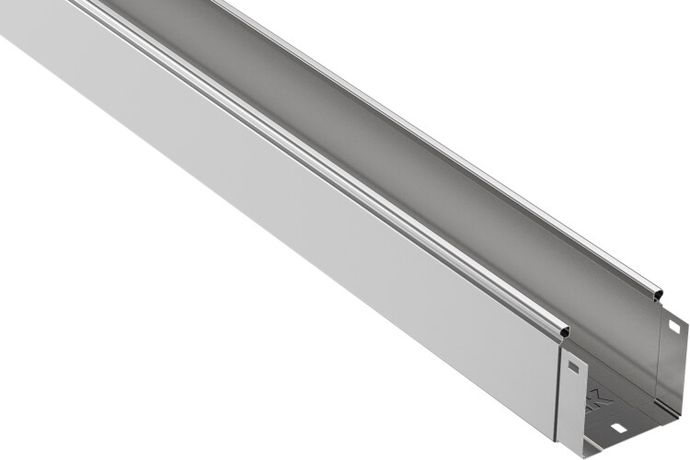

Лоток кабельный неперфорированный ESCA 100х150х3000-1.2 IEK (ИЭК) CLN10-100-150-120-3

Лоток неперфорированный стальной 100х150х3000-1.2 мм от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в условиях повышенной нагрузки и влажности. Артикул cln10-100-150-120-3 рассчитан на долгую эксплуатацию и совместим с другими компонентами серии ESCA.

Назначение и область применения

Лоток неперфорированный стальной 100х150х3000-1.2 мм используется для прокладки кабелей в местах, где важна механическая защита и герметичность. Подходит для внутренней и наружной укладки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинкованному покрытию и высокой прочности применяется в помещениях с повышенной влажностью и на открытых участках. Для полной защиты рекомендуется использовать с отдельно поставляемой крышкой.

Технические характеристики

• Размеры: 100×150×3000 мм (ширина × высота × длина)
• Материал: сталь холоднокатаная, толщиной 1.2 мм
• Покрытие: горячее оцинкование - защищает от коррозии даже при повреждении поверхности
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Огнестойкость: да - выдерживает температурные перегрузки без потери целостности
• Наличие NATO-отверстий: да - обеспечивают быстрое крепление к стенам и опорам стандартными болтами M8–M10
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, IEC 61537

Совместимость и монтаж

Лоток неперфорированный стальной 100х150х3000-1.2 мм совместим с другими элементами серии ESCA: углами, переходниками, крестовинами и крышками. Интегрированный соединитель позволяет соединять два лотка без сварки - достаточно совместить замки и закрепить болтами через NATO-отверстия. Крепление осуществляется на расстоянии не более 1,5 метра друг от друга. Установка возможна на вертикальные и горизонтальные поверхности. Монтаж допускается как на несущие конструкции, так и на специализированные кронштейны.

Безопасность и стандарты

Лоток соответствует международному стандарту IEC 61537, который гарантирует безопасность при прокладке кабелей в электроустановках. Огнестойкость изделия предотвращает распространение пламени при аварийном нагреве. Применение оцинкованной стали исключает риск возгорания от коррозии. Соответствие ГОСТ 14918-80 подтверждает соответствие требованиям к жесткости, нагрузкам и сроку службы.

Преимущества

• Высокая механическая прочность благодаря толщине 1.2 мм и прокатной технологии производства
• Автономное соединение - не требуются дополнительные муфты или сварочные работы
• NATO-отверстия позволяют быстро и надежно крепить лоток без доработки
• Оцинковка обеспечивает длительную защиту от коррозии - особенно важно для влажных и наружных зон
• Поддержка длинных пролетов - конструкция сохраняет форму при расстояниях между точками крепления до 3 метров

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не является водоупорным контейнером. Без крышки не обеспечивает полную защиту от пыли и мелкого мусора. Не следует использовать в средах с агрессивными химикатами (например, кислоты, щелочи) - оцинковка может разрушаться. Лоток не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и согласования с проектом.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокими требованиями к надежности
• Кабельные трассы в административных зданиях, где нужна чистая, не перфорированная поверхность
• Наружные маршруты под навесом - например, к освещению парковки или входной группе
• Системы управления в пищевой промышленности - там, где требуется легкий доступ к кабелям и частая мойка оборудования

Практические советы

• Перед монтажом проверьте, что ширина лотка (100 мм) достаточна для количества и диаметра кабелей - заполнение не должно превышать 40% площади сечения
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазоров возможна деформация
• Обязательно установите крышку, если лоток находится в месте с пылью, влагой или риском механического повреждения
• При необходимости удлинения - используйте только оригинальные соединители серии ESCA; самодельные решения снижают надежность
• При креплении к бетону используйте анкерные болты, а не пластиковые дюбели - они не выдерживают вес заполненного лотка
