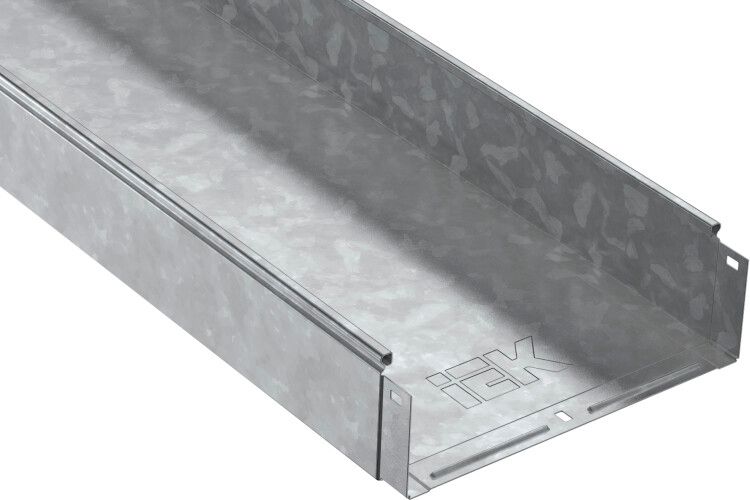

Лоток неперфорированный HDZ ESCA 100х400х2000 1.2 мм IEK (ИЭК) CLN10-100-400-2-M-HDZ

Лоток неперфорированный 100х400х2000 HDZ от IEK - это прочный металлический кабельный канал с горячим цинкованием, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-100-400-2-m-hdz входит в серию ESCA и рассчитан на срок службы 20 лет.

Назначение и область применения

Лоток неперфорированный 100х400х2000 HDZ используется для организации защищённых трасс кабелей напряжением до 1000 В. Подходит для прокладки силовых, контрольных и слаботочных сетей. Применяется внутри зданий - в офисах, производственных цехах, торговых комплексах - и снаружи под навесом, в условиях повышенной влажности. Благодаря герметичному исполнению с крышкой (продается отдельно) обеспечивает защиту от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: 100×400×2000 мм (высота × ширина × длина)
• Материал: сталь с толщиной стенки 1,2 мм
• Покрытие: горячее цинкование - устойчиво к коррозии даже при контакте с влагой
• Цвет: серый
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Огнестойкость: да - материал не поддерживает горение
• Наличие отверстий: монтажные отверстия стандарта NATO - обеспечивают надёжное крепление к стенам и потолкам
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток неперфорированный 100х400х2000 HDZ совместим с другими элементами системы ESCA от IEK: углами, переходниками, заглушками и крышками. Интегрированный соединитель позволяет быстро соединять два лотка друг с другом - достаточно совместить кромки и закрепить болтами через отверстия NATO. Монтаж выполняется на кронштейнах, хомутах или прямо к поверхности с помощью анкеров. Учитываются посадочные размеры: высота 100 мм требует свободного пространства сверху для установки крышки.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Горячее цинкование обеспечивает электроизоляцию от корпуса, снижает риск возникновения блуждающих токов. Огнестойкость подтверждает безопасность при перегреве кабелей. Крышка, хотя и продается отдельно, обязательна для использования в местах с возможным попаданием воды или пыли.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Устойчивость к коррозии - горячее цинкование защищает даже при порезах и царапинах
• Удобство сборки - интегрированный соединитель исключает необходимость в дополнительных муфтах
• Поддержка стандартного крепления NATO - совместимость с большинством крепёжных решений
• Долгий срок службы - 20 лет без замены при правильном монтаже

Ограничения применения

• Не предназначен для прямого погружения в воду - даже с крышкой не обеспечивает IP68
• Не рекомендован для постоянного воздействия открытого пламени или температур выше +70 C
• Крышка не входит в комплект - её необходимо заказывать отдельно для полноценной защиты
• Не подходит для прокладки кабелей с наружным диаметром более 80 % внутреннего сечения лотка - требуется запас для теплоотвода

Примеры использования

• Прокладка кабелей питания и управления в цехах с высокой влажностью (например, на пищевых производствах)
• Кабельные трассы в административных зданиях - между этажами, в технических коридорах
• Наружные маршруты под навесом - кабельные линии к освещению, видеонаблюдению, терминалам
• Объекты розничной торговли - где важна эстетика и долговечность кабельной системы

Практические советы

• Перед монтажом проверьте, что внутренняя высота лотка (100 мм) достаточна для всех кабелей с учётом радиуса изгиба
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Крышку устанавливайте после прокладки кабелей - она фиксируется на защёлках и не требует инструментов
• При использовании в агрессивных средах (промышленные выбросы, солевые брызги) дополнительно контролируйте целостность цинкового слоя
• Артикул cln10-100-400-2-m-hdz можно комбинировать с другими размерами серии ESCA - система унифицирована
