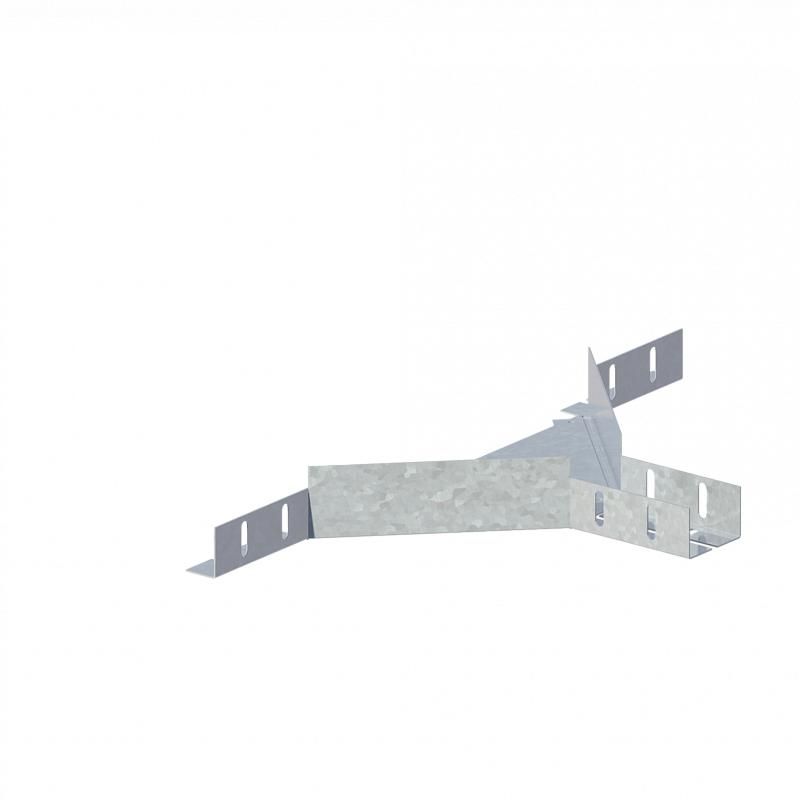

Лоток монтажный угловой ответвительный ЛУОГ.50.50.501.0,7.2 - Н0122380311 СОЭМИ

Лоток ответвительный ЛУОГ.50.50.501.0,7.2, ЛМс-О цУТ2.5 СОЭМИ - элемент системы кабельного лотка, предназначенный для изменения направления трассы на 90° в горизонтальной плоскости. Изготовлен из оцинкованной стали толщиной 0,7 мм, совместим с прямыми лотками того же сечения. Применяется в промышленных системах прокладки кабелей на объектах с повышенными требованиями к надежности.

Назначение и область применения

Лоток ответвительный ЛУОГ.50.50.501.0,7.2, ЛМс-О цУТ2.5 СОЭМИ используется для создания углового перехода между двумя параллельными участками кабельного лотка одинаковой ширины. Обеспечивает организацию отвода кабельной трассы под прямым углом без перегиба проводов. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, где требуется изменить направление трассы вдоль стен или оборудования.

Технические характеристики

• Тип изделия: лоток ответвительный угловой
• Материал: сталь, оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Размеры: высота 50 мм, ширина ответвления 50 мм, длина 501 мм
• Тип соединения: винтовое (с использованием болтов и гаек)
• Цвет: серый
• Исполнение: УТ2,5 - устойчив к температурным колебаниям и умеренной влажности
• Стандарт: изготовление по ТУ 3449-010-05774835-2005
• Крышка: не предусмотрена в базовой комплектации, возможна установка отдельно
• Замок: отсутствует - фиксация исключительно через винты

Совместимость и монтаж

Лоток ответвительный ЛУОГ.50.50.501.0,7.2, ЛМс-О цУТ2.5 СОЭМИ совместим с прямыми лотками такого же сечения (50×50 мм) и такой же толщины (0,7 мм). Соединение происходит по принципу “мама-папа”: одна сторона имеет выступ, вторая - паз, что обеспечивает плотную посадку. Крепление выполняется стандартным комплектом метизов (болты, гайки, шайбы), используемых для прямых лотков этой серии. Монтаж требует доступа с двух сторон для затяжки винтов. Рекомендуется использовать момент затяжки, соответствующий классу прочности крепежа - избыточная нагрузка может деформировать тонкостенную сталь.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Оцинкование по методу Сендзимира гарантирует равномерное покрытие цинком, повышает коррозионную стойкость и продлевает срок службы в условиях средней агрессивности окружающей среды. Климатическое исполнение УТ2,5 позволяет применять лоток в закрытых помещениях с контролируемой влажностью и температурой от −25C до +40C. Не рекомендуется использование в условиях постоянного контакта с химически активными жидкостями или в открытых зонах с осадками.

Преимущества

• Оцинкованное покрытие по методу Сендзимира обеспечивает долговечность даже при частой влажной уборке
• Точное соответствие габаритам прямых лотков минимизирует риск перекосов и щелей при сборке
• Винтовое соединение позволяет легко демонтировать и переустанавливать лоток при модификации трассы
• Отсутствие замка снижает вероятность механического отказа и упрощает контроль за состоянием креплений
• Произведено в России, с соблюдением жесткого контроля качества на всех этапах производства

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на воздействие прямых осадков и ультрафиолета
• Не допускается использование в местах с постоянным воздействием агрессивных химических веществ (кислоты, щелочи)
• Толщина металла 0,7 мм ограничивает возможность применения в зонах с высокой механической нагрузкой (например, проезд транспорта)
• Отсутствие крышки в базовой комплектации требует её самостоятельного приобретения при необходимости защиты от пыли и внешних воздействий

Примеры использования

• Переход кабельной трассы от потолочного лотка к боковой стене в цехе с оборудованием
• Обход препятствий (колонн, трубопроводов) в распределительном щите
• Формирование ответвлений к группе станков, расположенных перпендикулярно основной трассе
• Создание контура питания для автоматизации на производстве с ограниченным пространством

Практические советы

• При заказе проверьте, чтобы все прямые лотки имели ту же ширину (50 мм) и толщину (0,7 мм) - иначе соединение будет неплотным
• Для удобства монтажа предварительно соберите участок на полу, затем поднимайте и крепите к опорам
• Используйте только оригинальный комплект крепежа от СОЭМИ - несовместимые болты могут повредить резьбу в тонкой стали
• Если требуется герметизация - установите крышку ЛК-50-0,7 после монтажа; она продается отдельно
• При длительной эксплуатации периодически проверяйте затяжку винтов - особенно в вибрационных зонах
