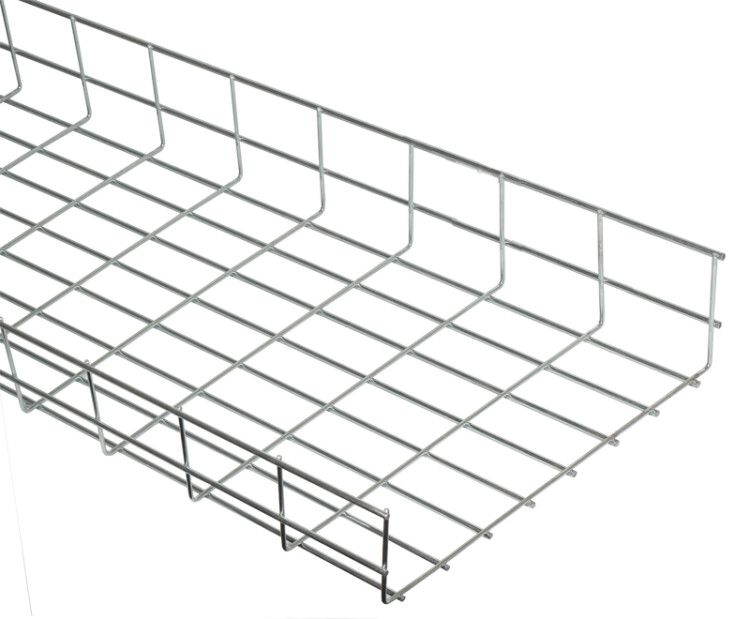

Лоток проволочный 500х60 L3000 сталь 4мм оцинк. IEK CLWG10-060-500-3

Лоток проволочный оцинкованный 500х60х3000х4.0мм, 60х500мм, ГЦ от IEK (ИЭК) - это легкая, прочная и хорошо вентилируемая система для прокладки кабелей в помещениях. Артикул clwg10-060-500-3 соответствует серии NESTA и предназначен для внутренней прокладки силовых и слаботочных сетей, особенно под фальш-потолками.

Назначение и область применения

Лоток проволочный оцинкованный 500х60х3000х4.0мм, 60х500мм, ГЦ используется для прокладки кабелей внутри зданий: силовых, контрольных, телекоммуникационных и других слаботочных систем. Часто применяется под фальш-потолками, в офисах, на производстве, в жилых комплексах. Подходит для мест, где важна доступность кабелей для обслуживания и хорошая циркуляция воздуха вокруг них.

Технические характеристики

• Материал: сталь оцинкованная - защищена от коррозии, долговечна в условиях повышенной влажности;
• Тип: проволочный - решётчатая конструкция из сваренных проволок, обеспечивает открытый доступ к кабелям;
• Толщина проволоки: 4,5 мм - достаточна для выдерживания нагрузки до 10–15 кг/м при равномерном распределении веса;
• Размеры: ширина 500 мм, высота 60 мм, длина 3000 мм - стандартный формат для компоновки трасс;
• Покрытие: оцинкованное - антикоррозийное, без краски, не требует окраски после монтажа;
• Климатическое исполнение: УХЛ2 - рассчитан на работу в закрытых помещениях с умеренным климатом, включая сухие и влажные среды (без постоянного контакта с водой);
• Нормативный документ: ГОСТ 14918-80 и ТУ ИМ 707.00.00.000-2000 - соответствие требованиям к качеству и безопасности.

Совместимость и монтаж

Лоток проволочный оцинкованный легко монтируется с помощью стандартных кронштейнов, хомутов и подвесов. Пространство между проволоками позволяет прокладывать кабели без необходимости снимать покрытие - достаточно просто уложить их внутрь. Для поворотов и ответвлений рекомендуется использовать углы, переходники и тройники серии NESTA. Монтаж возможен на потолок, стену или подвесную систему. Крепление осуществляется через отверстия в боковых стенках лотка. Обязательно соблюдайте шаг крепления - не более 1,5 метра для горизонтальных участков.

Безопасность и стандарты

Лоток проволочный оцинкованный 500х60х3000х4.0мм, 60х500мм, ГЦ изготовлен в соответствии с ГОСТ 14918-80 и техническими условиями ТУ ИМ 707.00.00.000-2000. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Напряжение в кабелях не влияет на целостность лотка - он не является токопроводящим элементом. Соответствует требованиям пожарной безопасности для помещений класса по взрывопожароопасности не выше П-II.

Преимущества

• Высокая вентиляция - минимизация перегрева кабелей благодаря открытой решётке;
• Лёгкий вес - упрощает транспортировку и установку, снижает нагрузку на несущие конструкции;
• Простота монтажа - мало аксессуаров, быстрая прокладка, возможность изменения маршрута без демонтажа;
• Долговечность - оцинкованная сталь служит десятки лет даже в условиях повышенной влажности;
• Доступность - можно легко осмотреть, заменить или добавить кабель без снятия крышки.

Ограничения применения

• Не предназначен для наружной прокладки - не выдерживает прямого воздействия атмосферных осадков и ультрафиолета;
• Не рекомендуется для мест с механическими ударными нагрузками - например, в цехах с движением грузового оборудования;
• Не подходит для прокладки кабелей с внешней оболочкой, которая легко повреждается острыми кромками - хотя проволока оцинкована, она всё же имеет ребристую поверхность;
• Не допускается использование в помещениях с агрессивными химическими средами (например, кислотные пары, щелочи).

Примеры использования

• Прокладка кабелей питания и управления под фальш-потолком в офисном здании;
• Система кабельной трассы для видеонаблюдения и сети Ethernet в учебных корпусах;
• Распределение силовых кабелей 0,4 кВ в административных и производственных помещениях с высокой плотностью коммуникаций;
• Обустройство кабельных каналов в серверных комнатах, где требуется частый доступ к кабелям.

Практические советы

• Перед монтажом проверьте посадочный диаметр - максимальный суммарный диаметр всех кабелей не должен превышать 60% площади сечения лотка (около 1800 мм2);
• При длинных прямых участках (>10 м) предусмотрите температурные компенсаторы - металл расширяется при нагреве;
• Для защиты от пыли в помещениях с высокой запыленностью используйте дополнительные сетки или декоративные крышки (не входят в комплект);
• Артикул clwg10-060-500-3 совместим с другими изделиями серии NESTA - все аксессуары имеют одинаковые крепёжные отверстия;
• При резке лотка используйте болгарку с диском по металлу - края остаются острыми, поэтому после резки желательно зачистить их наждаком.
