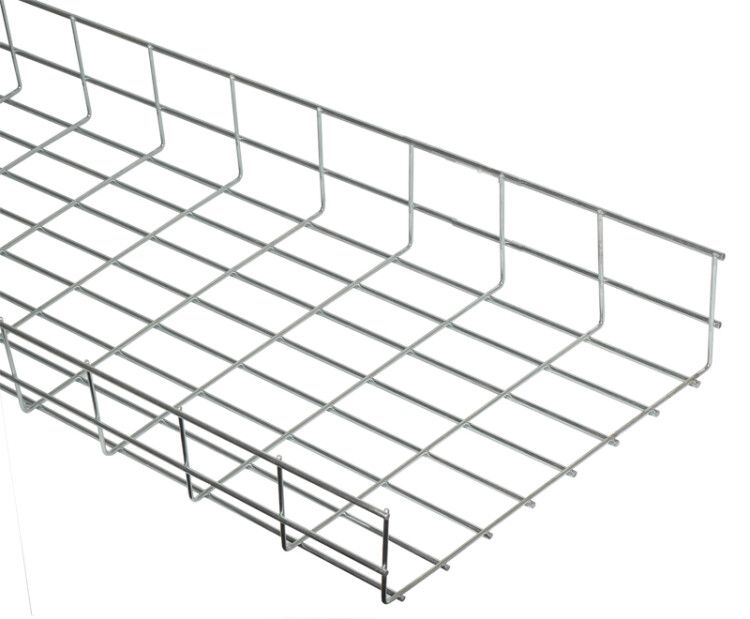

Лоток проволочный усиленный 150х100 L3000 сталь 5мм IEK CLWU10-100-150-3

Лоток проволочный усиленный 100х150 5мм сталь от IEK (ИЭК) - это надежная основа для прокладки кабелей в помещениях, особенно под фальш-потолками. Артикул clwu10-100-150-3 соответствует сериям NESTA и ГОСТ 14918-80, обеспечивая совместимость с типовой системой кабельных путей.

Назначение и область применения

Лоток проволочный усиленный 100х150 5мм сталь предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Часто используется под фальш-потолками, в технических коридорах, на этажах офисных и промышленных объектов. Подходит для кабелей до 1000 В, включая Ethernet, коаксиальные, телефонные и силовые жилы. Благодаря открытой решётчатой конструкции обеспечивает хорошую циркуляцию воздуха, снижая риск перегрева.

Технические характеристики

• Размеры: ширина 100 мм, высота 150 мм, толщина проволоки 4,8 мм
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Тип конструкции: проволочный, сварной - прочная сетка из продольных и поперечных элементов
• Нормативы: соответствие ГОСТ 14918-80 и ТУ ИМ 707.00.00.000-2000
• Длина: 5 метров (стандартная секция)

Совместимость и монтаж

Лоток проволочный усиленный 100х150 5мм сталь совместим с креплениями и фитингами серии NESTA от IEK. Монтируется на кронштейнах, подвесах или крепится к стенам/перекрытиям с шагом не более 1,5 м. Для поворотов и ответвлений применяются углы, тройники и переходники того же типа. Установка требует минимум аксессуаров - достаточно крепежа и, при необходимости, крышки. Кабели укладываются вручную без специальных инструментов.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 и техническими условиями ТУ ИМ 707.00.00.000-2000. Оцинкованное покрытие предотвращает образование ржавчины, что важно для долговечности в закрытых помещениях. Лоток не горюч, не выделяет токсичных веществ при нормальной эксплуатации. Не предназначен для наружной установки или мест с постоянным воздействием воды.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине проволоки (4,8 мм)
• Открытая конструкция обеспечивает естественную вентиляцию кабелей - снижает температурный режим трассы
• Простота монтажа: легко режется болгаркой, гнётся вручную, не требует сложных креплений
• Цинкование защищает от коррозии даже при временных перепадах влажности
• Поддерживается широкий спектр аксессуаров от IEK - можно собрать полноценную кабельную трассу

Ограничения применения

• Не рекомендован для наружной прокладки - оцинковка не гарантирует защиту от атмосферных осадков и УФ-излучения
• Не подходит для сред с химически активными испарениями (например, в химических цехах)
• Не рассчитан на нагрузки выше 10–15 кг/м - не используйте для массивных пучков кабелей без расчётной проверки
• Не имеет герметичной защиты - нельзя применять там, где требуется IP-защита от пыли и влаги

Примеры использования

• Прокладка кабелей питания и связи под потолком в офисном здании
• Кабельная трасса в серверной комнате - позволяет легко обслуживать и менять провода
• Система управления освещением в торговых центрах
• Обвязка оборудования на производстве: станки, конвейеры, автоматические линии

Практические советы

• Перед монтажом проверьте посадочную ширину - 100 мм должна свободно проходить через крепёжные элементы
• При длинных участках (>10 м) устанавливайте компенсаторы или делайте технологический зазор между секциями
• Для кабелей большего диаметра (более 25 мм) убедитесь, что суммарный объем заполнения не превышает 40% площади лотка
• При резке используйте диск по металлу - кромки остаются острыми, после работы зачистите их напильником
• Артикул clwu10-100-150-3 совпадает с другими изделиями серии NESTA - все аксессуары взаимозаменяемы
