Лоток лестничный 100х200 L2000 s=1,5 мм Сендзимир цинк - Н0112116431 СОЭМИ

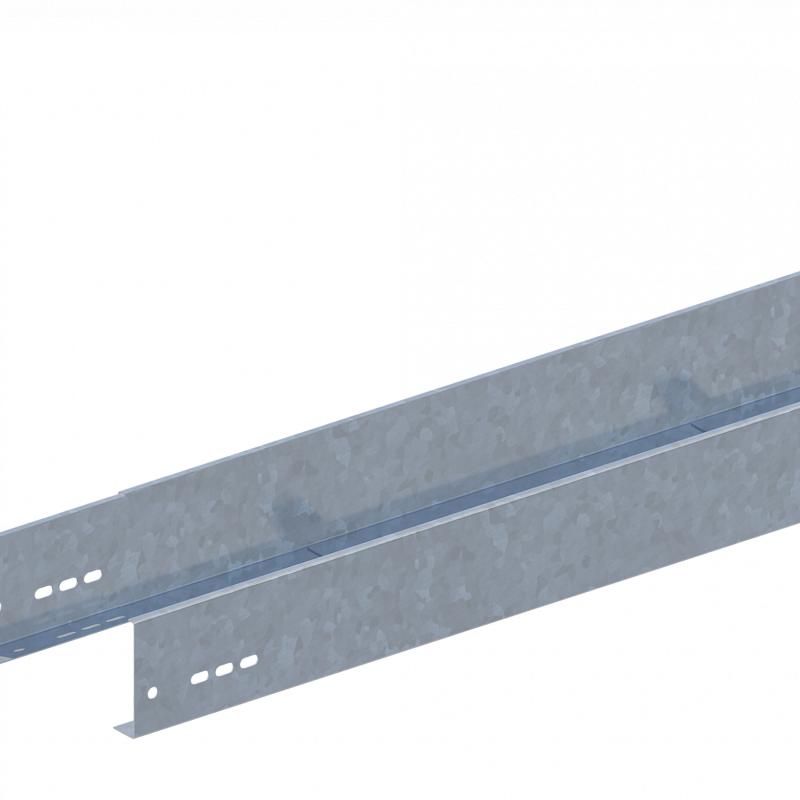

Лоток прямой НЛ20-П1.87 от СОЭМИ - это лестничный кабеленесущий элемент из оцинкованной стали, предназначенный для открытой прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях. Высота 100 мм и толщина стенки 1,5 мм обеспечивают прочную конструкцию при минимальном весе, а цинкование по методу Сендзимира гарантирует долговечность в условиях повышенной влажности.

Назначение и область применения

Лоток прямой НЛ20-П1.87 предназначен для прокладки кабелей в горизонтальных и вертикальных трассах. Его конструкция подходит для установки в помещениях с высокой нагрузкой на кабельные сети: производственные цеха, распределительные пункты, офисные комплексы, жилые дома, транспортные узлы. При вертикальной прокладке такой лоток становится кабельростом - он надежно фиксирует кабели и предотвращает провисание.

Технические характеристики

• Тип изделия: лестничный лоток
• Габариты: длина 2000 мм, высота 100 мм
• Толщина стали: 1,5 мм
• Расстояние между перекладинами: 374 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира (УТ2,5 - умеренно-влажный климат)
• Тип ступени: профиль перфорированный
• Боковые профили: открытые (лонжероны)
• Крепление: болтовое (метизы M8)
• Исполнение: без соединителей - требуются внешние элементы для стыковки
• Цвет: серый
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток прямой НЛ20-П1.87 не имеет встроенных соединителей. Для сборки трассы необходимо использовать внешние соединители или выполнять телескопический стык «мама-папа» длиной 130 мм. Также допускается стыковка «в стык» с применением болтовых соединений M8. Крепится к опорам или несущим конструкциям с шагом до 2 м - зависит от нагрузки и типа кабелей. При монтаже в вертикальном положении рекомендуется дополнительно фиксировать кабели зажимными скобами.

Безопасность и стандарты

Произведён в соответствии с ТУ 3449-017-05774835-2007. Цинкование по методу Сендзимира соответствует требованиям к антикоррозийной защите для сред с повышенной влажностью. Применим в помещениях с температурой от -40C до +40C. Не предназначен для эксплуатации в агрессивных химических средах или на открытом воздухе без защиты от прямого воздействия осадков.

Преимущества

• Высокая несущая способность благодаря ребристой конструкции - выдерживает большие массы кабелей при меньшем весе по сравнению с листовыми лотками
• Открытая конструкция облегчает контроль состояния кабелей, обслуживание и модификацию трассы
• Оцинкованная поверхность по методу Сендзимира обеспечивает равномерное покрытие, устойчивое к механическим повреждениям и коррозии
• Перфорированные ступеньки снижают вес и позволяют легко прокладывать кабели с большим радиусом изгиба

Ограничения применения

• Не предназначен для прокладки в местах с постоянным контактом с водой - например, в канализационных коллекторах или на улице без крыши
• Требует обязательного использования внешних соединителей - нельзя собирать трассу «на глаз» без точного совмещения
• Не подходит для кабелей с диаметром больше половины внутренней высоты лотка (более 50 мм) без учета заполнения по нормам ПУЭ
• Запрещено использовать в качестве несущей конструкции для оборудования - только для кабелей

Примеры использования

• Прокладка силовых кабелей от трансформаторной подстанции к распределительному щиту в цеху
• Кабельрост для подъема сетей связи от этажа к этажу в многоквартирном доме
• Трассировка слаботочных кабелей (LAN, CCTV, сигнализация) в офисном здании
• Обустройство кабельных каналов в серверных помещениях с плотной укладкой кабелей

Практические советы

• При расчете нагрузки учтите суммарный диаметр всех кабелей - заполнение лотка не должно превышать 40–50% от внутреннего объема (по ПУЭ)
• Для длинных горизонтальных участков используйте компенсационные зоны - каждые 15–20 м, чтобы избежать деформаций при температурных колебаниях
• При монтаже кабельроста закрепляйте лоток к несущим конструкциям с шагом не более 1,5 м - особенно при наличии тяжелых силовых кабелей
• Проверьте посадочные размеры перед заказом: ширина лотка должна соответствовать ширине смежных фасонных элементов (углы, переходы, ответвления)
• Артикул 112116431 и Н0112116431 - один и тот же продукт; различаются только форматы номеров в системах учета
