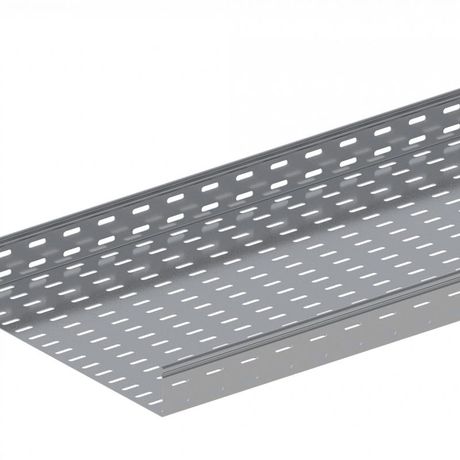

Лоток перфорированный 400х50х2000 мм замковый - Н0121131336 СОЭМИ

Лоток перфорированный 400х50х2000 мм замковый, сталь 1.2 мм, ЛППЗ.400.50.2000.1.2.1 СОЭМИ предназначен для открытой прокладки кабелей до 1000 В на промышленных, коммерческих и жилых объектах. Благодаря замковой конструкции и защищённому цинком покрытию, этот лоток сочетает прочность, удобство сборки и долговечность.

Назначение и область применения

Лоток перфорированный 400х50х2000 мм замковый, сталь 1.2 мм, ЛППЗ.400.50.2000.1.2.1 СОЭМИ используется для прокладки силовых и слаботочных кабелей в местах, где требуется доступ к проводам для обслуживания или расширения сети. Подходит для установки в помещениях с умеренной влажностью и температурными колебаниями: офисах, торговых центрах, производственных зонах, жилых многоквартирных домах. Применяется в системах автоматизации, на конвейерах, в щитовых и шкафовых помещениях.

Технические характеристики

• Размеры: 400 мм (ширина) × 50 мм (высота) × 2000 мм (длина)
• Толщина стали: 1,2 мм
• Материал: углеродистая сталь
• Покрытие: горячий цинк - антикоррозийная защита, соответствует ГОСТ 14771
• Исполнение: замковое - крышка фиксируется механически без крепежа
• Перфорация: боковые стенки и дно имеют отверстия для вентиляции, крепления и пропуска кабелей
• Цвет: серый (естественный цвет цинкового покрытия)
• Климатическое исполнение: УТ1,5 - умеренно холодный и влажный климат
• Производственный стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток перфорированный 400х50х2000 мм замковый, сталь 1.2 мм, ЛППЗ.400.50.2000.1.2.1 СОЭМИ совместим с другими элементами системы ЛМс: поворотами, переходниками, муфтами и крышками того же формата. Крепится к опорным поверхностям через отверстия в дне с помощью болтов M6. Замковая система позволяет легко закрывать и открывать лоток без инструментов - крышка плотно фиксируется за счёт прокатанного замка. Для удлинения трассы несколько лотков можно состыковать встык; стыки рекомендуется герметизировать при повышенной влажности.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ 3449-010-05774835-2005, что гарантирует соответствие нормам безопасности для прокладки кабелей до 1000 В. Горячее цинкование снижает риск электрохимической коррозии, увеличивает срок службы и исключает необходимость окраски после монтажа. Наличие перфорации предотвращает перегрев кабелей при длительной нагрузке.

Преимущества

• Замковая конструкция - быстрая сборка и демонтаж без дополнительных креплений для крышки
• Горячее цинкование - надёжная защита от ржавчины даже при случайных повреждениях покрытия
• Перфорация по всей поверхности - возможность крепить кабели, воздуховоды, трубопроводы прямо к лотку
• Стандартные размеры - совместимость с широким спектром фасонных деталей от СОЭМИ
• Жесткий профиль - сохраняет форму при нагрузках, не прогибается под весом кабелей

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным воздействием воды, химических сред или агрессивных паров
• Не следует использовать в условиях частых ударных нагрузок или вибраций выше допустимых уровней - возможна деформация
• Подходит только для внутренних работ; внешняя установка требует дополнительной защиты от осадков и УФ-лучей
• Максимальная рабочая температура - +40 C; при более высоких значениях необходимо проверять нагрев кабелей

Примеры использования

• Прокладка группового питания для серверных стоек в дата-центре
• Обустройство кабельных трасс между этажами в торговом центре
• Размещение сигнализационных и контрольных кабелей на производстве
• Монтаж световой и энергообеспечивающей сети в многоэтажном жилом доме
• Аксессуары: использование уголков и тройников для создания ответвлений от основной трассы

Практические советы

• Выбирая лоток, учтите суммарную площадь сечения всех кабелей - она должна составлять не более 40–50 % от свободного объёма лотка
• При использовании нескольких лотков в одной трассе выравнивайте их по уровню перед затяжкой крепежа
• На участках с большим числом кабелей используйте дополнительные поддерживающие кронштейны каждые 1,5–2 м
• При работе с длинными трассами (>10 м) предусмотрите компенсацию теплового расширения - оставьте зазор 5–10 мм между соседними лотками
• Для точного подбора крышек и фасонных элементов обращайте внимание на артикулы - все части должны быть одного типа (например, ЛППЗ.400.50.2000.1.2.1 СОЭМИ)
