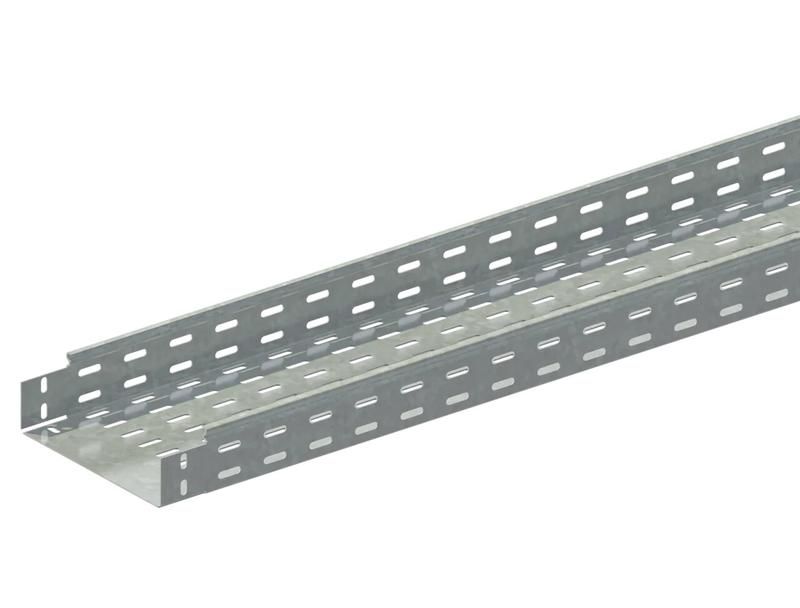

Лоток прямой замковый перфорированный монтаж без соединителей ЛМс-ПЗМ 200х100-0,7ц УТ2,5 (L=3000мм) - Н0122152614 СОЭМИ

Лоток кабельный перфорированный 200х100х3000 мм, толщина 0.7 мм, замковый, ЛМс-ПЗМ 200х100-0.7ц УТ2.5 СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей до 1000 В в помещениях и на объектах различного назначения. Этот лоток отличается прочной конструкцией из оцинкованной стали и удобным замковым креплением крышки, что ускоряет монтаж и снижает риск повреждения проводов.

Назначение и область применения

Лоток кабельный перфорированный ЛМс-ПЗМ 200х100-0.7ц УТ2.5 СОЭМИ используется для прокладки кабельных трасс в условиях, где требуется доступ к проводам для обслуживания или расширения сети. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других объектах с внутренней электропроводкой. Перфорированная поверхность обеспечивает естественную вентиляцию кабелей и позволяет легко фиксировать их хомутами или стяжками.

Технические характеристики

• Габариты: ширина 200 мм, высота 100 мм, длина 3000 мм
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: холодногальванализованное - защищает от коррозии в условиях повышенной влажности
• Тип конструкции: замковый - крышка фиксируется механически без болтов
• Перфорация: да - равномерные отверстия по всей площади дна и бортов
• Монтажная перфорация: да - отверстия для крепления к стенам или потолкам через каждые 500–700 мм
• Крепление: винтовое - через предварительно просверленные отверстия с использованием болтов М6
• Исполнение: без соединителя - требует внешних комплектующих для удлинения трассы
• Цвет: серый
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 %
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛМс-ПЗМ 200х100-0.7ц УТ2.5 СОЭМИ совместим с другими элементами серии ЛМс: углы, переходники, ответвители и крышки. Для соединения между собой нескольких участков используются болты М6, которые входят в комплект крепежа. Крышка плотно защелкивается на замках - её можно открывать и закрывать многократно без инструментов. Монтаж выполняется на вертикальные или горизонтальные поверхности с помощью кронштейнов или прямых креплений через перфорацию. Установка возможна как на стенах, так и на потолках. Прямые участки длиной 3 м рекомендуется поддерживать опорами через каждые 1,5–2 м для минимизации прогиба.

Безопасность и стандарты

Лоток соответствует требованиям ТУ 3449-010-05774835-2005 и предназначен для работы в сетях до 1000 В. Оцинкованное покрытие обеспечивает электроизоляционную безопасность и долговечность даже при контакте с влагой. Открытая конструкция исключает образование конденсата внутри лотка. Наличие перфорации позволяет использовать лоток в системах с принудительной вентиляцией или там, где важно теплоотведение от кабелей.

Преимущества

• Замковая система крышки - быстрый доступ к кабелям без демонтажа всего лотка
• Оцинкование по Сендзимиру - устойчивость к коррозии в агрессивных средах
• Перфорация по всему корпусу - легкая фиксация кабелей и лучшая теплопередача
• Монтажная перфорация - возможность точного крепления без сверления дополнительных отверстий
• Стандартная длина 3 м - минимальное количество стыков при прокладке длинных трасс
• Серый цвет - маскирует загрязнения и хорошо сочетается с интерьерами помещений

Ограничения применения

• Не предназначен для наружной установки без защиты от прямого воздействия осадков и УФ-лучей
• Не допускается использование в местах с постоянными механическими нагрузками (например, под колесами транспорта)
• Не подходит для прокладки кабелей с рабочим напряжением выше 1000 В - требуется специальное исполнение
• Без соединителя - нельзя просто “пристыковать” два лотка; нужен дополнительный крепеж и выравнивание
• Толщина 0,7 мм ограничивает применение в условиях с высокой ударной нагрузкой - для таких задач лучше выбирать лотки толщиной 1,0 мм и более

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах офисных зданий
• Разводка слаботочных систем (LAN, CCTV, телефония) в торговом центре
• Обустройство электрощитовой на производстве с частым доступом для диагностики
• Подключение оборудования на конвейерах, где необходимо часто менять или добавлять кабели
• Монтаж кабельных трасс в многоэтажных жилых домах при капитальном ремонте

Практические советы

• При планировании трассы учтите, что максимальная нагрузка на один лоток зависит от числа и диаметра кабелей - не заполняйте более чем на 60 % свободного сечения
• Для надежного крепления используйте анкерные болты или дюбели подходящего диаметра - отверстия в лотке имеют шаг около 600 мм
• Если требуется изменить направление трассы - обязательно используйте фасонные элементы серии ЛМс, чтобы сохранить целостность замкового соединения
• При работе в сыром помещении проверьте герметичность стыков - хотя лоток оцинкован, вода может попадать через открытые торцы
• При заказе нескольких лотков ЛМс-ПЗМ 200х100-0.7ц УТ2.5 СОЭМИ убедитесь, что все партии выполнены по одному ТУ - это гарантирует совпадение геометрии и замков
