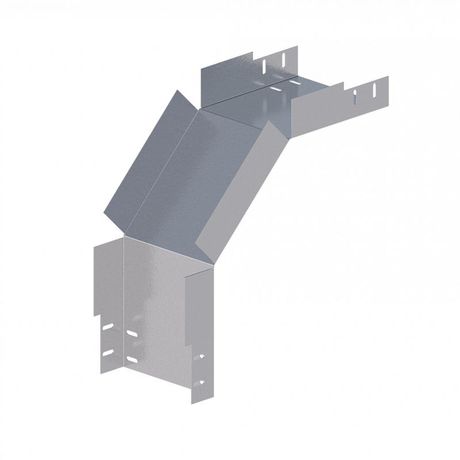

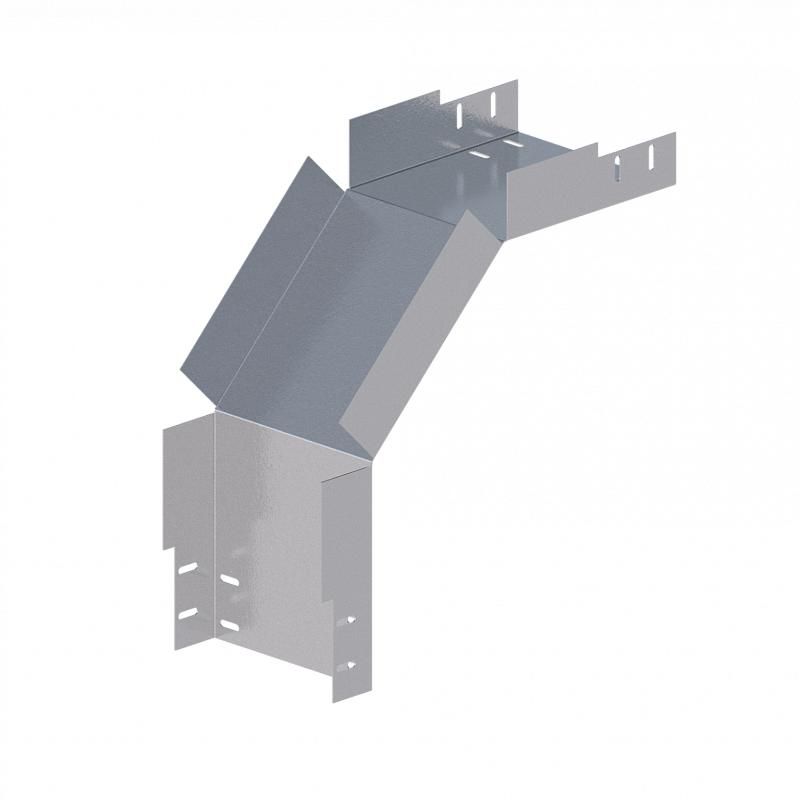

Лоток монтажный угловой 90град. вниз 200х100 сталь 1.5мм ЛУ90Н.200.100.454.1.5.1 СОЭМИ Н0121330644

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.100.454.1.5.1, СОЭМИ - элемент кабельной системы для изменения направления трассы под углом 90° вниз, выполнен из стали с горячецинковым покрытием. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется надежная защита от коррозии и механических воздействий.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.100.454.1.5.1, СОЭМИ используется для создания поворотов кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный спуск к оборудованию или этажному щиту. Применяется в системах кабельного хозяйства на заводах, в энергообъектах, на транспорте и в других местах с жесткими требованиями к долговечности и защите проводов.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: ширина 200 мм, высота 100 мм, длина 454 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: горячий цинк - обеспечивает устойчивость к коррозии даже в агрессивной среде
• Цвет: серый
• Тип соединения: винтовое - позволяет собирать секции без сварки
• Исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности
• Производственный стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.200.100.454.1.5.1, СОЭМИ совместим с другими элементами лотковых систем СОЭМИ того же типа и размера. Для сборки используются болты и гайки M6–M8 (не входят в комплект). Монтировать можно на стену, потолок или опорную конструкцию с шагом крепления не более 1,5 метра. Убедитесь, что внутренний профиль лотка соответствует внешним размерам смежных прямых участков - ширина 200 мм и высота 100 мм должны совпадать.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование соответствует ГОСТ 14771 и обеспечивает класс защиты от коррозии не ниже III. Климатическое исполнение УТ1,5 гарантирует работоспособность в условиях повышенной влажности и перепадов температур, характерных для промышленных помещений и открытых площадок.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - служит дольше, чем окрашенные аналоги
• Винтовое соединение ускоряет монтаж и позволяет легко демонтировать участок без повреждения конструкции
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами лотковых систем СОЭМИ

Ограничения применения

• Не предназначена для использования в зонах с постоянным контактом с открытым огнем или высокими температурами (>+100C)
• Не рекомендуется применять в качестве несущей конструкции для оборудования весом выше 50 кг - только для кабелей
• Подходит только для кабелей с суммарным диаметром, не превышающим 80% внутреннего сечения лотка (до ~160 мм2 при плотной укладке)
• Не следует использовать в помещениях с химически активными парами (например, кислотные производства) без дополнительной защиты

Примеры использования

• Переход кабеля от горизонтального лотка на стене к распределительному щиту на полу
• Спуск кабелей от технологического этажа к машинному залу
• Обход препятствий (колонны, трубопроводы) в производственных корпусах
• Прокладка кабелей в холодильных камерах и на открытых площадках с высокой влажностью

Практические советы

• При монтаже проверьте, чтобы радиус изгиба внутри лотка не деформировал кабели - особенно чувствительны к этому многожильные и оптоволоконные провода
• Для длинных трасс используйте несколько угловых лотков ЛУ90Н.200.100.454.1.5.1, СОЭМИ с прямыми участками между ними - это снижает усилие на кабели при протяжке
• Закручивайте винты равномерно, не допуская перекоса - иначе возможны щели, через которые попадает влага
• Проверяйте соответствие размеров перед заказом: ширина 200 мм и высота 100 мм - это ключевые параметры для совмещения с другими элементами
• Хранить в сухом месте - хотя покрытие защищено, длительный контакт с водой может вызвать образование белого налета (циновые продукты коррозии), который не влияет на прочность, но требует очистки
