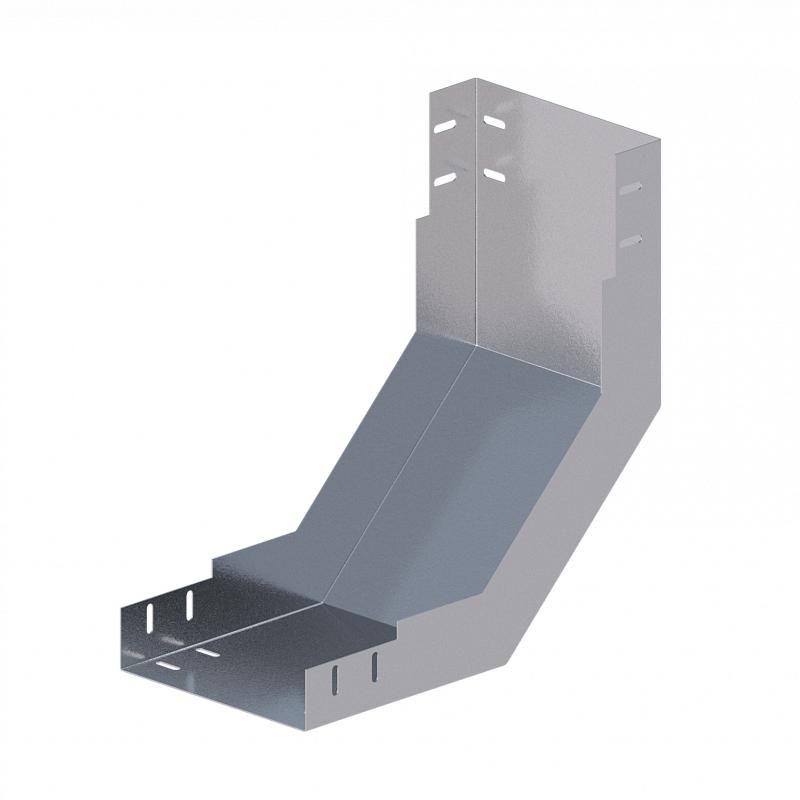

Лоток монтажный угловой 90град. вверх 200х100 сталь 1.5мм ЛУ90В.200.100.426.1.5.1 СОЭМИ Н0121320644

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.200.100.426.1.5.1 СОЭМИ используется для изменения направления кабельной трассы под прямым углом вверх, обеспечивая надежную прокладку проводов и кабелей в промышленных и коммерческих объектах. Этот элемент выполнен из стали с горячецинковым покрытием, что гарантирует долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.200.100.426.1.5.1 СОЭМИ применяется для формирования поворотов кабельных трасс в вертикальной плоскости. Он позволяет безопасно изменить направление движения кабелей от горизонтального участка к вертикальному - например, при переходе с потолочного маршрута на стеновый или при выводе кабеля на уровень этажа выше. Подходит для систем управления, автоматизации, энергообеспечения и связи в помещениях с высокой нагрузкой на кабели - таких как заводские цеха, распределительные пункты, серверные комнаты, жилые комплексы с многоэтажными шахтами.

Технические характеристики

• Форма: угловой, поворот 90 градусов вверх
• Размеры: ширина 200 мм, высота 100 мм, длина 426 мм
• Материал: сталь, толщиной 1,5 мм
• Покрытие: горячий цинк - защищает от коррозии, устойчив к механическим воздействиям
• Цвет: серый
• Тип соединения: винтовое - фиксация болтами через предварительно просверленные отверстия
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в средней зоне с повышенной влажностью
• Производственный стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.200.100.426.1.5.1 СОЭМИ совместим с другими элементами лотковых систем того же производителя и стандарта. Для сборки требуется использовать прямые лотки шириной 200 мм и аналогичной толщины. Монтаж выполняется с помощью самонарезающих или обычных болтов M6–M8, которые затягиваются через подготовленные отверстия по боковым стенкам. Каждый поворот можно закрепить к опорным конструкциям анкерами или хомутами. Обязательно проверьте соответствие внутреннего профиля лотка перед установкой - он должен свободно принимать максимальный внешний диаметр используемых кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, регламентирующим прочность, герметичность и электроизоляционные свойства лотковых систем. Горячее цинкование обеспечивает антикоррозийную защиту без необходимости дополнительной окраски. Применение в местах с возможным контактом с водой или агрессивными средами допускается благодаря классу защиты IP54+ при правильном монтаже и герметизации стыков.

Преимущества

• Высокая механическая прочность за счет толщины стали 1,5 мм - выдерживает значительные нагрузки от кабелей и внешних давлений
• Защита от коррозии благодаря горячему цинкованию - увеличивает срок службы до 20 лет в типовых условиях
• Чётко заданные габариты обеспечивают точную сборку системы без перекосов
• Винтовое соединение позволяет легко демонтировать и заменять участки без порчи всей трассы
• Подходит для массового производства и быстрой замены - готов к использованию сразу после доставки

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться
• Запрещено применять в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабелей
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя цинк защищает, длительное нахождение под водой снижает срок службы
• Требуется соблюдение радиуса изгиба кабелей - минимальный радиус для кабелей внутри должен составлять не менее 10×D (диаметр кабеля)

Примеры использования

• Переход кабельной трассы с чердачного уровня на первый этаж в офисном здании
• Обход колонны или технологического оборудования в цехе с плотной компоновкой
• Подключение силовых кабелей от распределительного щита к оборудованию на уровне пола
• Прокладка сигнальных кабелей между этажами в многоквартирном доме

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (200 мм) была достаточной для всех запланированных кабелей - учтите суммарный диаметр и коэффициент заполнения (не более 40%)
• Используйте пластиковые или резиновые вкладыши для защиты изоляции кабелей при входе/выходе из лотка
• При группировке нескольких угловых лотков - делайте равномерные переходы, избегайте острых “ступенек” между секциями
• Для открытых площадок или наружных установок дополнительно герметизируйте стыки силиконовым герметиком
• Артикул ЛУ90В.200.100.426.1.5.1 СОЭМИ имеет два номера в каталоге: н0121320644 и 121320644 - сверьте при заказе
