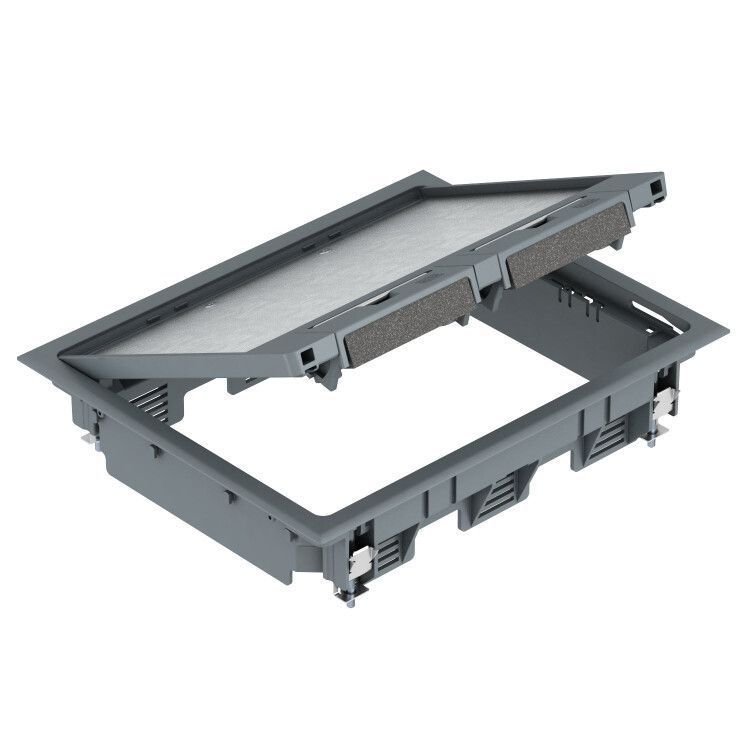

Лючок GES6U (универсальный) 9xModul45 (полиамид,серый) (GES6 U 7011) | 7405308 OBO Bettermann

Лючок GES6U (универсальный) 9xModul45 (полиамид, серый) GES6 U 7011 предназначен для скрытой установки в полу или фальш-полу, обеспечивая доступ к девяти модульным устройствам серии Modul 45 через три монтажных коробки. Благодаря защите IP40 и специальной выемке под напольное покрытие, этот лючок идеально подходит для интерьерных решений, где важны эстетика и безопасность.

Назначение и область применения

Лючок GES6U (универсальный) 9xModul45 (полиамид, серый) GES6 U 7011 используется для организации точек подключения в полах - в офисах, торговых центрах, медицинских учреждениях и других помещениях с высокими требованиями к чистоте интерьера. Он позволяет спрятать розетки, коммутационные устройства и другие элементы под уровнем пола, сохраняя свободный доступ к ним при необходимости.

Технические характеристики

• Габариты наружные: 220 × 273 мм
• Установочные размеры: 199 × 252 мм
• Минимальная глубина встраивания: 73 мм
• Выемка под напольное покрытие: 5 мм
• Материал корпуса: полиамид (серый цвет)
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Количество розеток с заземлением: 9
• Количество монтажных коробок: 3
• Количество совмещаемых устройств серии Modul 45: до 9
• Тип крышки: прямоугольная, с рукояткой

Совместимость и монтаж

Лючок GES6U (универсальный) 9xModul45 (полиамид, серый) GES6 U 7011 совместим с устройствами серии Modul 45 от OBO BETTERMANN. Установка выполняется в подготовленную нишу в полу или фальш-полу с минимальной глубиной 73 мм. Корпус имеет фиксирующие выступы для надежной посадки в проеме 199×252 мм. Крышка открывается с помощью рукоятки - удобно для частого обслуживания.

Для монтажа требуется предварительно смонтировать три кронштейна UT3 внутри ниши. Они обеспечивают жесткую фиксацию модульных блоков и позволяют легко заменить или добавить оборудование без демонтажа всего лючка.

Безопасность и стандарты

Степень защиты IP40 гарантирует, что внутренние компоненты защищены от контакта с инструментами, проводами и другими твердыми предметами диаметром более 1 мм. Однако лючок не предназначен для помещений с повышенной влажностью или риском попадания жидкостей - он не герметичен и не рассчитан на мытье водой.

Преимущества

• Интегрированная выемка 5 мм позволяет крышке плотно прилегать к любому напольному покрытию - паркету, ламинату, плитке, ковролину.
• Защитная рамка для коврового покрытия исключает деформацию и износ материала вокруг лючка.
• Три отдельные монтажные коробки позволяют распределить нагрузку и организовать раздельные группы оборудования (например, питание, данные, освещение).
• Полиамидный корпус прочный, устойчив к механическим воздействиям и не требует окраски после установки.
• Поддерживает установку в полостях между этажами - удобно для многоэтажных зданий с технологическими прослойками.

Ограничения применения

• Не применяется в условиях повышенной влажности (ваннные комнаты, кухни, подвалы с сыростью) - IP40 недостаточен для защиты от брызг и пара.
• Не предназначена для открытых площадок или внешней среды - даже легкий дождь или конденсат могут повредить оборудование внутри.
• Максимальная глубина встраивания ограничена 73 мм - нельзя использовать там, где необходимо скрыть крупногабаритные кабели или распределительные щиты.
• Совместим только с устройствами серии Modul 45; другие форматы (например, Modul 35 или DIN-рейка) не подходят без адаптеров.

Примеры использования

• Офисные зоны с мобильными рабочими местами - розетки прячутся под полом, чтобы не портить дизайн.
• Конференц-залы и презентационные площадки - питание для проекторов, ноутбуков и микрофонов выводится через пол.
• Медицинские кабинеты - возможность быстрого подключения диагностического оборудования без видимых проводов.
• Торговые центры - точки зарядки для клиентов, установленные в зонах отдыха.
• Аудитории и учебные классы - скрытые розетки для подключения ноутбуков студентов.

Практические советы

• Перед монтажом проверьте толщину напольного покрытия - она должна соответствовать выемке в 5 мм, иначе крышка будет торчать или проваливаться.
• Обязательно используйте только оригинальные кронштейны UT3 - они обеспечивают правильное положение и контакт всех модулей.
• При установке в фальш-пол убедитесь, что есть доступ к тыльной стороне лючка для подключения кабелей - не забудьте предусмотреть проходы в перекрытии.
• Не закрывайте лючок тяжелыми объектами - хотя корпус прочный, давление сверху может повредить механизм запирания.
• Для долговечности рекомендуется периодически протирать поверхность крышки сухой тряпкой - пыль и песок могут затруднять открывание.
