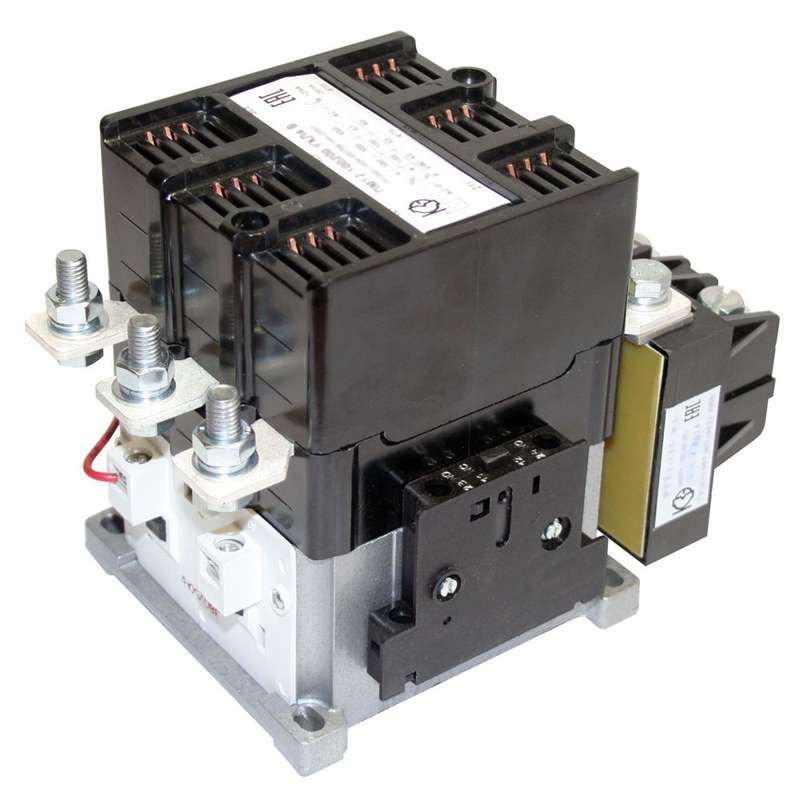

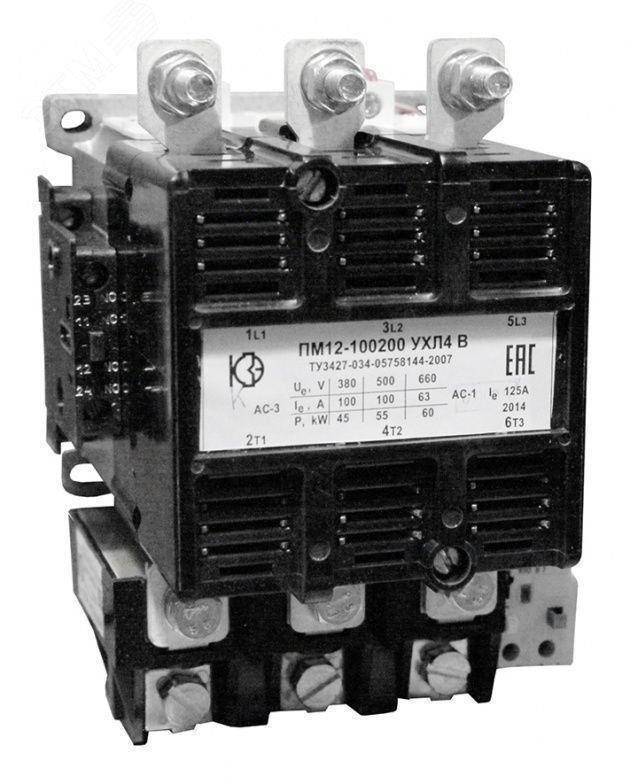

Пускатель электромагнитный ПМ12-100200 УХЛ4 В, 110В, 1002 - 110В КашинЗЭА 068200220ВВ110000320

Пускатель электромагнитный ПМ12-100200 УХЛ4 В 110В 100А предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 45 кВт. Этот пускатель сочетает коммутацию основной нагрузки и тепловую защиту, что делает его надёжным решением для стационарных промышленных систем. Бренд КЗЭА обеспечивает соответствие стандартам для условий УХЛ4.

Назначение и область применения

Пускатель электромагнитный ПМ12-100200 УХЛ4 В 110В 100А используется для пуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с постоянной нагрузкой. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В. Тепловая защита предотвращает повреждение двигателя при длительных перегрузках и обрыве фазы.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 110 В
• Номинальный ток: 100 А
• Номинальная мощность двигателя: 45 кВт
• Номинальное напряжение силовой цепи: 660 В
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Общее количество размыкающих контактов: 2
• Общее количество замыкающих контактов: 2
• Тепловая защита: да, с настройкой на 74 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Тип соединения: винтовые зажимы для цепей управления
• Способ монтажа: на монтажную плату (панель)
• Индикация: есть (световая, но без отдельных сигнализаторов - индикатор встроен в механизм)
• Класс точности тепловой защиты: 10

Совместимость и монтаж

Пускатель электромагнитный ПМ12-100200 УХЛ4 В 110В 100А монтируется исключительно на монтажную плату. Для подключения катушки управления требуется источник 110 В переменного тока. Винтовые зажимы позволяют использовать провода сечением до 4 мм2. Обязательно соблюдать посадочные габариты - устройство не совместимо с другими типами креплений (например, DIN-рейкой). Монтаж в открытом виде невозможен - из-за IP00 необходимо помещать в защищённый шкаф или корпус. Для работы с реверсом потребуется два таких пускателя и блокировка взаимной активации.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловая защита имеет класс точности 10, что гарантирует срабатывание при перегрузке в пределах +-10%. Климатическое исполнение УХЛ4 позволяет применять устройство в условиях повышенной влажности, запылённости и низких температур. Для защиты от импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенные тепловые реле снижают необходимость в дополнительном оборудовании
• Высокая коммутационная способность (100 А) поддерживает работу крупных двигателей
• Наличие двух размыкающих и двух замыкающих контактов позволяет реализовать сложные схемы управления
• Индикация состояния включения/выключения упрощает диагностику
• Климатическое исполнение УХЛ4 расширяет возможности применения в суровых условиях

Ограничения применения

• Не применяется в мобильных или наружных установках - степень защиты IP00 требует герметичного корпуса
• Не подходит для частотного регулирования - рассчитан на пуск/остановку, а не на изменение скорости
• Тепловая защита настроена на 74 А; при работе с двигателями ниже 40 А возможна некорректная чувствительность
• Не имеет встроенной автономной защиты от короткого замыкания - обязательна установка автоматического выключателя перед пускателем
• Подключение катушки 110 В требует наличия понижающего трансформатора в сетях 220/380 В

Примеры использования

• Управление насосом воды в системе водоснабжения мощностью 45 кВт
• Контроль конвейера на пищевом производстве с периодическим пуском и реверсом
• Автоматизация воздушного компрессора в цехе с частыми циклами включения
• Система вентиляции в производственном помещении с терморегуляцией через внешний контроллер

Практические советы

• При использовании в сетях 220 В обязательно используйте понижающий трансформатор для питания катушки 110 В - прямое подключение вызовет выход из строя.
• Для реверсивного управления устанавливайте механическую или электрическую блокировку между двумя пускателями - предотвратите одновременное включение.
• Проверьте плотность затяжки винтовых зажимов после первого включения - нагрев может ослабить контакт.
• Если двигатель часто запускается (более 10 раз в час), проверьте срок службы контактов - они имеют ограниченное число операций.
• Для продления срока службы убедитесь, что пускатель установлен в хорошо вентилируемом месте - максимальная температура окружающей среды - 55 C.
