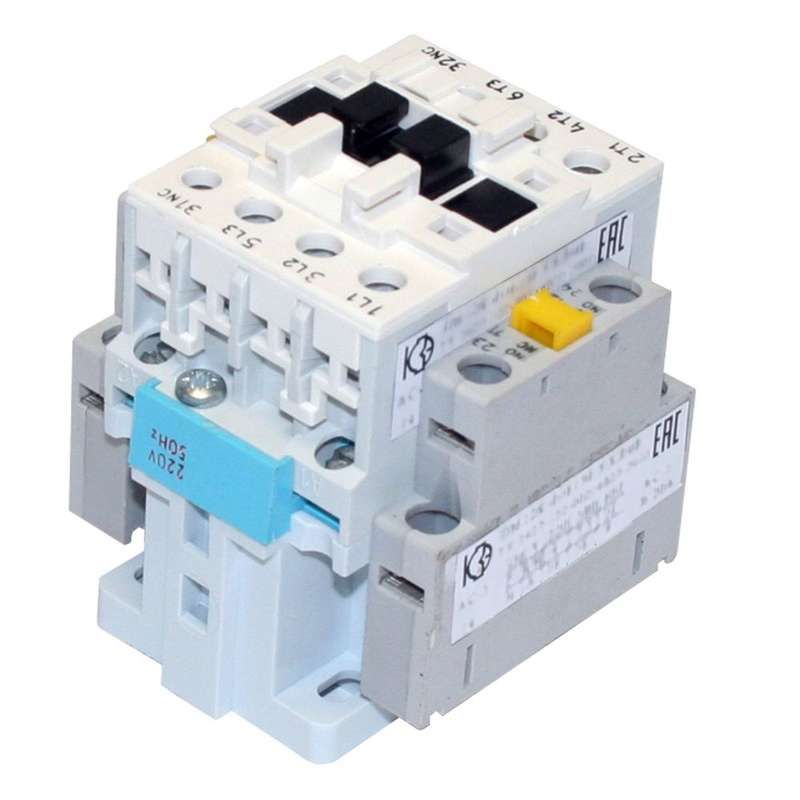

Контактор электромагнитный ПМ12К-016151 УХЛ4 В, 220В, БК-11 - 034153230ВВ220000000 КашинЗЭА

Контактор ПМ12К-016151 УХЛ4 переменного тока 220В с блоком управления БК-11 - это устройство для дистанционного включения и отключения силовой нагрузки в сетях переменного тока. Подходит для управления двигателями, нагревателями и другим оборудованием с частыми циклами включения. Блок управления БК-11 обеспечивает стабильную работу даже при колебаниях напряжения.

Назначение и область применения

Контактор ПМ12К-016151 УХЛ4 переменного тока 220В с блоком управления БК-11 предназначен для автоматического коммутирования мощных электрических нагрузок. Он используется там, где требуется надёжное и частое включение/выключение - например, на станках, конвейерах, системах вентиляции, насосах и тепловых установках. Блок управления БК-11 позволяет управлять контактором через слаботочные цепи, что повышает безопасность оператора и снижает требования к проводке управления.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания цепи управления: 220 В, 50 Гц
• Номинальный рабочий ток (Ie) при AC-3, 400 В: 16 А - для управления асинхронными двигателями
• Номинальный рабочий ток (Ie) при AC-1, 400 В: 20 А - для активной нагрузки (нагреватели, лампы)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 2 замыкающих + 3 размыкающих - используются для сигнализации, блокировок и схем самоблокировки
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью эксплуатации при температуре от −40 C до +40 C

Совместимость и монтаж

Контактор ПМ12К-016151 УХЛ4 переменного тока 220В с блоком управления БК-11 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовых цепей и цепи управления расположены сверху и снизу корпуса - удобны для быстрого подключения. Для подключения блока управления БК-11 используйте клеммы A1–A2, указанные на корпусе. Напряжение 220 В переменного тока подаётся именно на эти клеммы - не путайте с силовыми контактами L1–L3 и T1–T3. Монтаж допускается в вертикальном положении +-15°. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает класс изоляции II и перегрузочную способность согласно нормам для промышленного оборудования. Блок управления БК-11 защищён от скачков напряжения и импульсных помех, что снижает риск ложных срабатываний.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн циклов включения/отключения
• Блок управления БК-11 исключает необходимость в дополнительных реле времени или контроллеров для базового управления
• Чётко разделённые зоны: силовые контакты и слаботочные - минимизирует риск ошибок при монтаже
• Наличие трёх размыкающих вспомогательных контактов позволяет реализовать сложные схемы блокировок и аварийной остановки

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC приведёт к выходу из строя катушки
• Нельзя использовать в средах с высокой запылённостью, влагой или химически агрессивной средой - степень защиты IP20 не обеспечивает герметичность
• Максимальная частота включения - до 120 циклов/час; превышение сокращает срок службы
• Не подходит для управления двигателем мощностью выше 7,5 кВт при 380 В - ток 16 А является предельным значением

Примеры использования

• Управление трехфазным асинхронным двигателем 5,5 кВт на конвейере
• Включение группы индукционных нагревателей в термической печи
• Автоматическое включение вентилятора по сигналу от терморегулятора через блок БК-11
• Система аварийной остановки станка: один из размыкающих вспомогательных контактов разрывает цепь управления при сработке кнопки “Стоп”

Практические советы

• При подборе контактора проверьте, чтобы номинальный ток нагрузки не превышал 16 А при AC-3 - особенно важно для двигателей с высоким пусковым током
• Для долгой службы используйте внешние тепловые реле - хотя контактор имеет внутреннюю защиту от перегрузок, она не всегда достаточна для длительной работы
• Обязательно закрепите все клеммы усилием, указанном в документации - плохой контакт вызывает перегрев и отказ
• Проверяйте целостность вспомогательных контактов перед запуском системы - они часто становятся причиной сбоев в автоматических схемах
• Контактор ПМ12К-016151 УХЛ4 переменного тока 220В с блоком управления БК-11 совместим со всеми типами DIN-реек, но требует свободного доступа для обслуживания - не устанавливайте в плотно забитые шкафы
