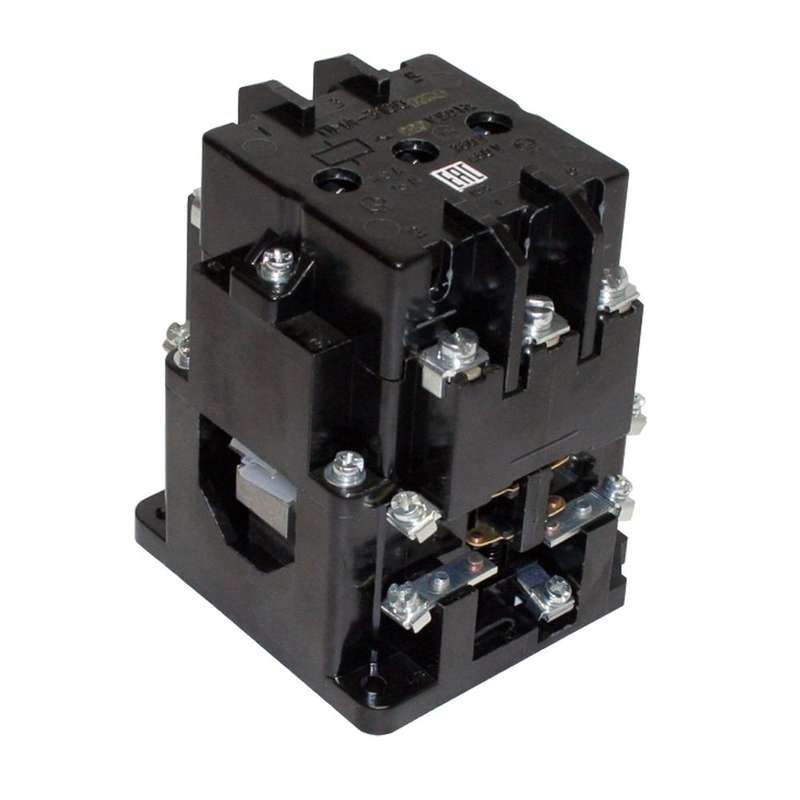

Контактор электромагнитный ПМА 3100 УХЛ4 В 220В (1з+1р) Кашин 090310110ВВ220000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 категория 220В 1 нормально открытый + 1 нормально закрытый - это устройство для коммутации силовых цепей переменного тока, предназначенное для частых включений и отключений нагрузки. Модель от КЗЭА г.Кашин подходит для управления двигателями, нагревательными элементами и другим оборудованием в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 категория 220В используется для автоматического включения и выключения электрических нагрузок. Он применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, тепловых аппаратах. Наличие одного нормально открытого и одного нормально закрытого контакта позволяет реализовать базовые схемы переключения - например, управление двумя состояниями одной системы или аварийную блокировку.

Технические характеристики

• Рабочее напряжение катушки: 220 В переменного тока (50 Гц)
• Количество контактных групп: 2 - одна нормально открытая (НО), одна нормально закрытая (НЗ)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата при температуре от −40 C до +40 C
• Монтаж: на DIN-рейку 35 мм
• Габариты и масса: соответствуют стандартной компоновке контакторов серии ПМА-3100

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 категория 220В монтируется на стандартную DIN-рейку шириной 35 мм. Подключение силовых контактов выполняется через винтовые зажимы - допустимо использовать провода сечением до 2,5 мм2. Управляющая катушка подключается к сети 220 В через внешний контроллер, кнопочный пост или PLC. Для надёжной работы важно соблюдать полярность подключения - хотя переменный ток не требует строгой фазировки, рекомендуется сохранять последовательность подвода проводов.

Безопасность и стандарты

Контактор ПМА-3100 УХЛ4 сертифицирован в соответствии с требованиями ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для низковольтных аппаратов. Соответствует классу изоляции и механической прочности, предусмотренному для промышленного оборудования. Применение в условиях UHL4 обеспечивает безопасную работу в помещениях с повышенной влажностью и колебаниями температуры.

Преимущества

• Устойчивость к перепадам температуры благодаря исполнению УХЛ4 - подходит для неотапливаемых помещений и улиц
• Простая замена: совместим с другими моделями серии ПМА-3100, легко заменяется при выходе из строя
• Наличие двух типов контактов в одном корпусе снижает количество компонентов в схеме
• Высокая механическая долговечность: рассчитан на десятки тысяч операций включения/отключения

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, агрессивными газами или взрывоопасной атмосферой - степень защиты IP20 недостаточна
• Не подходит для постоянного тока - работает только с переменным напряжением 220 В
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требуется установка предохранителей или автоматических выключателей
• Контакты не рассчитаны на большие токи свыше 10 А - для мощных двигателей нужен более крупный контактор

Примеры использования

• Управление вентилятором охлаждения: при включении питания включается НО-контакт, при отключении - срабатывает НЗ-контакт для сигнализации
• Переключение режимов работы станка: один контакт включает основной двигатель, второй - активирует тормозную цепь
• Автоматическое отключение светильника при срабатывании датчика движения - НЗ-контакт размыкает цепь, НО-контакт остаётся в исходном состоянии

Практические советы

• При монтаже проверьте, что DIN-рейка плотно зафиксирована - вибрация может вызвать ослабление контактов
• Не затягивайте винты слишком сильно - повредите медные клеммы
• Для длительной службы используйте контактор только с нагрузкой ниже номинала - лучше работать на 80 % от максимального тока
• Проверяйте состояние контактов каждые 6–12 месяцев: окисление или подгорание снижают надёжность
• При замене старого контактора убедитесь, что новый - именно модель ПМА-3100 УХЛ4 категория 220В с одним НО и одним НЗ контактом - другие варианты серии имеют другую конфигурацию
