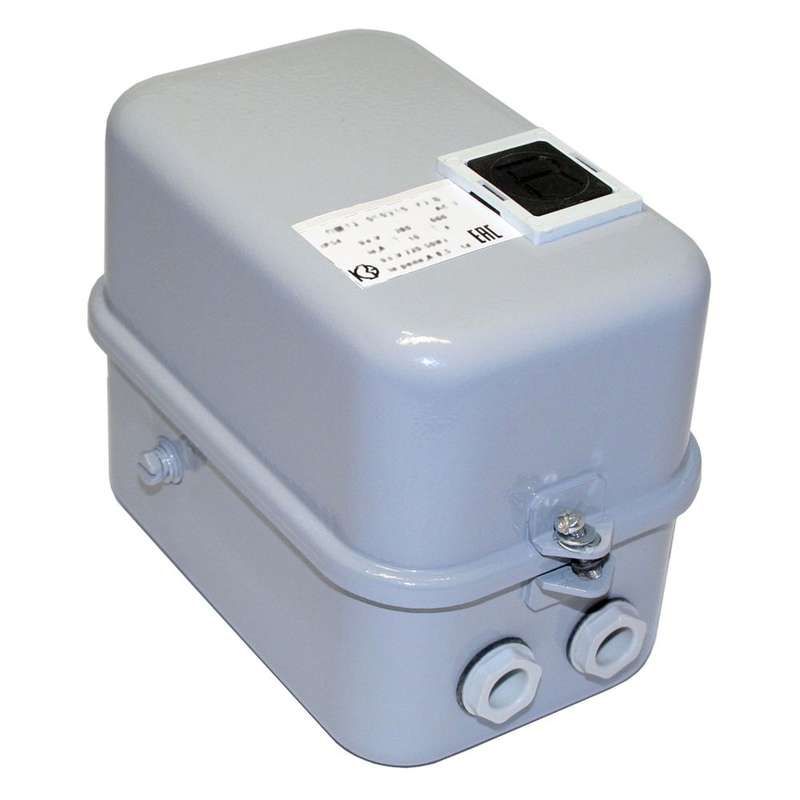

Пускатель магнитный ПМ 12-010210 220В (2з+1р) РТТ-5-10 8.5А Кашин 020210211ВВ220001910 КашинЗЭА

Пускатель ПМ12-010210 У2 220В с реле РТТ-5-10 8.5А от КашинЗЭА предназначен для управления электродвигателями и другим оборудованием с частым включением/выключением, обеспечивая надёжную коммутацию цепей до 8,5 А. Этот пускатель сочетает в себе контактор и тепловое реле, что делает его компактным решением для автоматизации.

Назначение и область применения

Пускатель ПМ12-010210 У2 220В используется для дистанционного запуска и защиты электродвигателей переменного тока. Он подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется регулярное включение/отключение нагрузки. Наличие встроенного теплового реле РТТ-5-10 защищает двигатель от перегрузки и длительной работы при повышенном токе.

Технические характеристики

• Напряжение катушки: 220 В переменного тока
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток теплового реле: 8,5 А
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Исполнение: У2 - умеренный климат, для эксплуатации при температуре от −10 C до +40 C
• Рабочий ток контактов: до 10 А (для активной нагрузки)

Совместимость и монтаж

Пускатель ПМ12-010210 У2 220В монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется к верхним и нижним зажимам контактора. Управляющее напряжение 220 В подаётся на катушку через клеммы A1–A2. Для подключения реле РТТ-5-10 необходимо соблюдать полярность: клеммы 1–2 - вход, 3–4 - выход. Монтаж требует свободного доступа к клеммам для обслуживания. Не допускается установка в местах с постоянными вибрациями выше 0,5g.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Тепловое реле РТТ-5-10 имеет сертификацию по ГОСТ 14723-79. Применение в соответствии с инструкцией гарантирует безопасность персонала и оборудования.

Преимущества

• Комбинированная конструкция: контактор и реле в одном корпусе снижают количество соединений и место занимаемое на рейке
• Устойчивость к колебаниям напряжения +-10% от 220 В
• Чёткая механическая фиксация положения контактов - видна визуально
• Реле РТТ-5-10 легко настраивается под нужный ток срабатывания

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или агрессивных сред - степень защиты IP40 недостаточна
• Не рекомендуется использовать для частотного управления или импульсных нагрузок - возможен износ контактов
• Температурный диапазон ограничен: ниже −10 C и выше +40 C - работа не гарантирована
• Не поддерживает функцию автоповторного включения после срабатывания реле - требуется ручной сброс

Примеры использования

• Управление трехфазным двигателем 1,5 кВт на конвейере в пищевом цеху
• Автоматическое включение насоса в системе водоснабжения
• Контроль вентилятора в шкафу управления с защитой от перегрева

Практические советы

• Перед первым включением проверьте настройку реле РТТ-5-10 - убедитесь, что ток срабатывания совпадает с номиналом двигателя
• При использовании в цепях с емкостной или индуктивной нагрузкой увеличьте срок замены контактов на 20–30%
• Обязательно используйте предохранители в цепи питания - пускатель не защищает от короткого замыкания
• При монтаже на DIN-рейку плотно зафиксируйте устройство - слабое крепление вызывает нагрев и искрение
• Для удобства диагностики следите за положением рычага реле - он выступает при срабатывании
