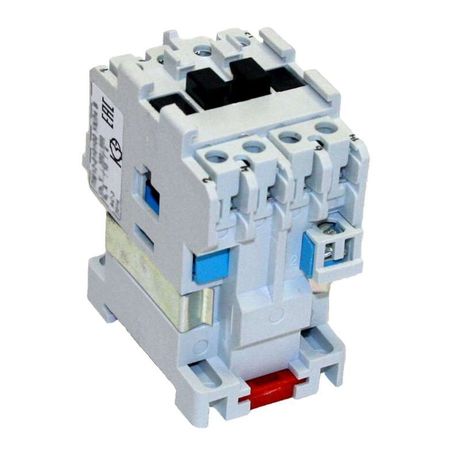

Контактор электромагнитный ПМ12-010150 УХЛ4 В, 36В, (1з) - 020150100ВВ036000010 КашинЗЭА

Контактор ПМ12-010150 УХЛ4 категория 36В 1 нормально открытый - это электромагнитный коммутационный аппарат для управления нагрузками постоянного тока до 36 В, предназначенный для частых включений и отключений цепей в условиях повышенной влажности и температурных колебаний. Аппарат выпускается компанией КЗЭА г.Кашин и подходит для промышленной автоматизации, где требуется надёжная работа в сложных климатических зонах.

Назначение и область применения

Контактор ПМ12-010150 УХЛ4 категория 36В предназначен для коммутации цепей постоянного тока напряжением до 36 В. Он используется там, где необходимо часто включать и выключать оборудование - например, управление маломощными двигателями, соленоидами, реле, освещением или системами безопасности на производстве. Модель рассчитана на работу в условиях умеренного и холодного климата (климатическое исполнение УХЛ4), что делает её подходящей для установки в неотапливаемых помещениях, на улице или в производственных зонах с перепадами температур.

Технические характеристики

• Номинальное напряжение катушки: 36 В постоянного тока
• Количество контактов: один нормально открытый (НО) - замыкающий контакт при включении
• Исполнение: УХЛ4 - устойчив к влаге, запылённости и низким температурам
• Категория применения: 36В - указывает на рабочую область напряжения и тип нагрузки
• Производитель: КЗЭА г.Кашин (КашинЗЭА)
• Артикул: 020150100вв036000010

Совместимость и монтаж

Контактор ПМ12-010150 УХЛ4 категория 36В монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Подключение катушки осуществляется через два вывода - полярность важна, так как работает от постоянного тока. Главный силовой контакт рассчитан на ток до 10 А (по стандартным условиям для аналогичных моделей серии ПМ12), но точные значения указаны в документации производителя. Для надёжной работы рекомендуется использовать провода сечением не менее 1,5 мм2 для катушки и 2,5 мм2 для силового контура.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для электромагнитных контакторов. Конструкция обеспечивает изоляцию между катушкой и силовыми контактами, снижая риск пробоя. Применение в зонах с высокой влажностью и пылью возможно благодаря защищённому корпусу, однако прямое попадание воды не предусмотрено - устройство не является герметичным.

Преимущества

• Устойчивость к климатическим воздействиям - исполнение УХЛ4 позволяет работать при температурах от −40 C до +40 C
• Простая установка на DIN-рейку - совместим со стандартными распределительными щитами
• Надёжное механическое срабатывание - минимум отказов при частых циклах включения/выключения
• Работает от постоянного тока - идеален для систем автономного питания, светодиодных контроллеров, батарейных цепей

Ограничения применения

• Не предназначен для переменного тока - применение на AC вызовет перегрев и выход из строя катушки
• Максимальный ток контакта ограничен - не подходит для мощных двигателей выше 10 А
• Отсутствуют встроенные защиты (например, от перегрузки или короткого замыкания) - требует внешней защиты (плавкий предохранитель или автомат)
• Не имеет световой индикации состояния - невозможно визуально определить, включен ли контактор без тестера

Примеры использования

• Управление насосами в системах водоснабжения с питанием от 24–36 В постоянного тока
• Переключение режимов работы конвейеров в пищевой промышленности
• Автоматическое включение сигнализаций или клапанов в системах безопасности на объектах с низкими температурами
• Коммутирование цепей зарядных устройств или аккумуляторных батарей в мобильных и стационарных системах

Практические советы

• Проверьте полярность при подключении катушки - неверное подсоединение не повредит устройство, но оно не будет срабатывать
• Убедитесь, что нагрузка не превышает допустимые токовые параметры - даже кратковременные перегрузки сокращают срок службы контактов
• При использовании в местах с высокой вибрацией закрепите контактор дополнительно хомутами или антивибрационными прокладками
• Для обслуживания используйте только сухие инструменты - влага внутри щита может вызвать окисление контактов
• Если нужна индикация состояния - подключите параллельно LED-индикатор через резистор, чтобы не нагружать катушку
