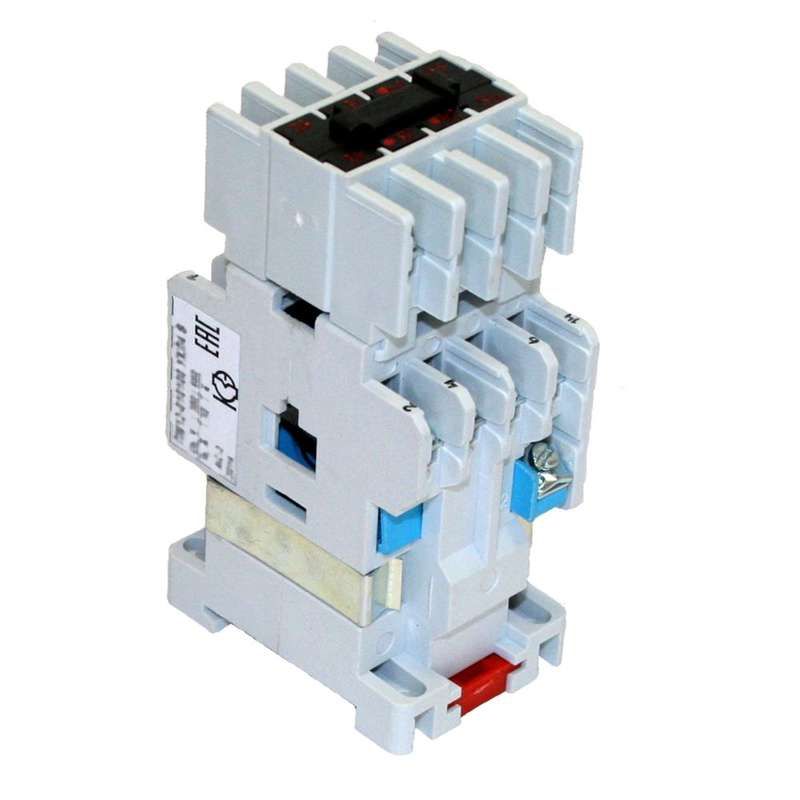

Контактор электромагнитный ПМ12-010100 УХЛ4 В, 36В, (3з+2р) - 020100320ВВ036000010 КашинЗЭА

Контактор ПМ12-010100 УХЛ4 категории 36 В от КЗЭА - устройство для коммутации цепей управления с тремя нормально открытыми и двумя нормально закрытыми контактами. Подходит для автоматизации оборудования, где требуется надёжная работа при напряжении катушки до 36 В постоянного тока.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 используется для удалённого включения и выключения электрических цепей управления. Его применяют в системах автоматики, на производстве - например, для управления двигателями, клапанами, световой сигнализацией или вентиляцией. Низковольтная катушка 36 В делает его безопасным для работы в условиях с ограниченными требованиями к электрооборудованию.

Технические характеристики

• Напряжение катушки: 36 В постоянного тока
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Исполнение: УХЛ4 - предназначено для умеренного климатического исполнения, работает при температуре от −40 C до +50 C
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения катушки используются два вывода - полярность важна, так как катушка рассчитана на постоянный ток. Контакты рассчитаны на слаботочные нагрузки - не предназначены для коммутации силовых цепей выше 10 А. Подключение проводов осуществляется винтовыми зажимами - рекомендуется использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления и контроля. Отсутствие сертификации по другим международным стандартам (IEC, UL) требует проверки совместимости с проектной документацией за пределами РФ.

Преимущества

• Высокая механическая износостойкость благодаря простой конструкции
• Рабочий диапазон температур позволяет применять в холодных помещениях и на открытых площадках
• Чёткое разделение контактов: три НО и два НЗ обеспечивают гибкую логику управления
• Низкий уровень шума при переключении

Ограничения применения

• Не предназначен для коммутации мощных нагрузок - максимальный ток через контакты не указан, поэтому допускается только управление слаботочными цепями
• Катушка работает только от постоянного тока - нельзя подключать к переменному напряжению
• Защита IP20 исключает использование во влажных, запылённых или агрессивных средах без дополнительной защиты
• Отсутствуют встроенные защиты от перегрузки или короткого замыкания - необходимо внешнее оборудование

Примеры использования

• Управление пускателем двигателя через кнопочный пункт с питанием 36 В
• Переключение режимов работы станка по сигналу от PLC
• Автоматическое отключение освещения в помещении после завершения цикла
• Сигнализация состояния оборудования через индикаторы, подключённые к НЗ-контактам

Практические советы

• Проверьте соответствие напряжения питания катушки - даже небольшое превышение 36 В может вызвать её перегрев и выход из строя
• При использовании в системах безопасности используйте дополнительные реле или контроллеры для дублирования функций
• Обязательно фиксируйте контактор на рейке плотно - вибрация может вызывать самопроизвольное отключение
• Для длительной эксплуатации в условиях повышенной влажности установите корпус в герметичном боксе
• Артикул 020100320вв036000010 - единственный номер для заказа этого варианта; другие модификации ПМ12 имеют другой набор контактов
