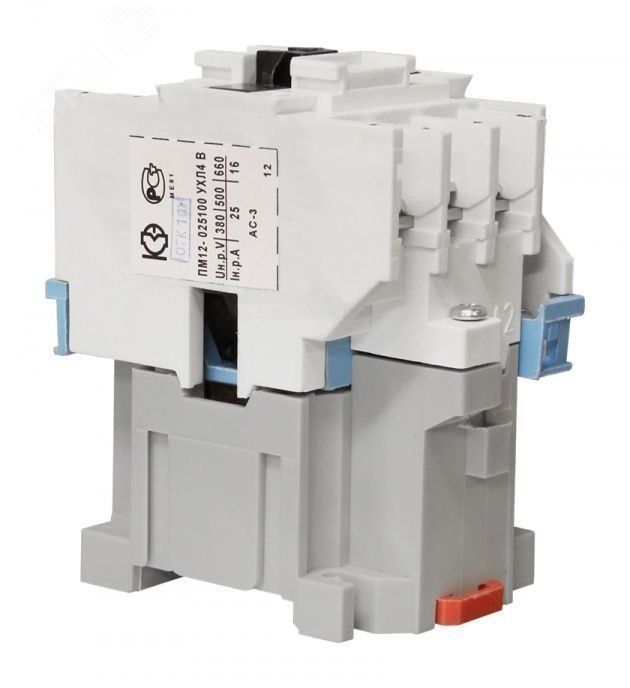

Контактор электромагнитный ПМ12-025120 У2 В 220В (1з) - 040120101ВВ220000010 КашинЗЭА

Контактор электромагнитный У2 220В 1з/25А категории AC 1 НО от бренда КЗЭА (артикулы 040120101вв220000010 и пм12-025120) предназначен для дистанционного включения и отключения нагрузки в сетях переменного тока, особенно в системах управления электродвигателями. Его конструкция рассчитана на работу в условиях повышенной запыленности и влажности благодаря защите IP54.

Назначение и область применения

Контактор электромагнитный У2 220В 1з/25А используется для коммутации силовых цепей с нагрузкой до 25 А. Он применяется в стационарных установках для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в системах автоматизации: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Категория AC-1 указывает, что он оптимизирован для активных или слабоиндуктивных нагрузок - например, нагревательных элементов или трансформаторов.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество главных контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ)
• Рассчитан на мощность двигателя до 11 кВт
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, допускает высокую влажность
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: на монтажную плату - требует установки на печатную плату или DIN-рейку через переходник

Совместимость и монтаж

Контактор электромагнитный У2 220В 1з/25А монтируется исключительно на монтажную плату. Это значит, что его нельзя просто закрепить на DIN-рейке - требуется либо специальный адаптер, либо установка в корпус с соответствующими креплениями. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Обязательно соблюдайте правильную полярность при подключении катушки - неверное подключение может повредить обмотку. Монтаж следует выполнять в вертикальном положении +-15°, чтобы обеспечить гарантированное срабатывание механизма.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Применение в цепях до 660 В и частотой 50/60 Гц подтверждено сертификатами производителя. Для защиты от импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке - особенно при использовании с длинными кабелями или частотными преобразователями.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественной сборке от КЗЭА
• Наличие трёх вспомогательных НЗ-контактов - удобно для создания блокировочных цепей и сигнализации состояния
• Защита IP54 снижает риск отказа в сырых, пыльных помещениях - например, на производствах, в цехах, на открытых площадках
• Номинальный ток 25 А и мощность 11 кВт позволяют применять его вместо более крупных устройств в типовых задачах

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное управление
• Не подходит для частотного регулирования - при работе с частотниками возможны помехи и преждевременный износ контактов
• Монтаж на плату требует дополнительных усилий - не совместим с обычными DIN-рейками без адаптера
• Катушка 220 В не работает от постоянного тока - использование DC приведёт к выходу из строя
• Не имеет встроенной тепловой защиты - для защиты двигателя нужен отдельный тепловое реле

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Автоматический пуск вентилятора в HVAC-системе после достижения заданной температуры
• Коммутирующий элемент в пульте управления станком - включение шпинделя по команде PLC
• Подключение группы светильников или нагревателей в распределительном щите

Практические советы

• Проверьте посадочные отверстия на плате перед монтажом - они должны точно соответствовать форме корпуса контактора
• При подключении винтовых зажимов затягивайте с усилием 0,4–0,6 Нм - переусиливать нельзя, чтобы не повредить пластик
• Если вы используете этот контактор в цепи с частыми включениями (более 600 раз в час), убедитесь, что нагрузка не превышает 80% от номинала - 20 А вместо 25 А
• Для продления срока службы контактов избегайте коммутации холостого хода - лучше предварительно отключать двигатель через частотник или плавный пуск
• Обязательно подключите ОПН на катушку, если источник питания находится далее 10 метров от аппарата - это снизит риск пробоя изоляции
