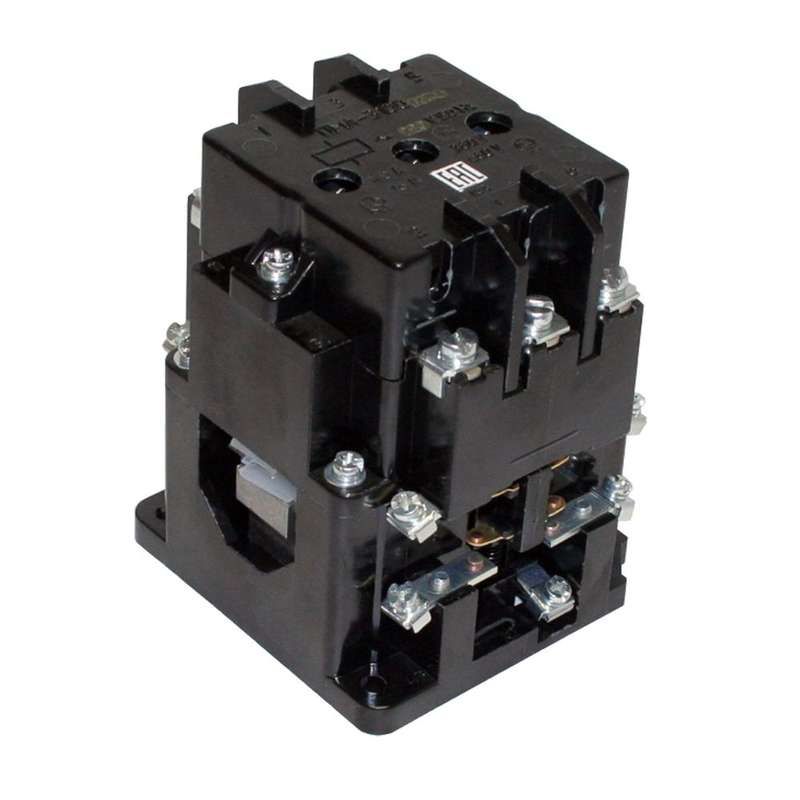

Контактор электромагнитный ПМА-3100 УХЛ4 В, 127В, (1з) - 090310100ВВ127000000 КашинЗЭА

Контактор ПМА-3100 УХЛ4 категория 127В 1 нормально открытый Кашин предназначен для частого включения и отключения электрических цепей переменного тока напряжением до 127 В. Этот контактный аппарат используется в системах управления оборудованием на промышленных объектах, особенно там, где важна надёжность работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Контактор ПМА-3100 УХЛ4 категория 127В 1 нормально открытый Кашин применяется для коммутации нагрузок в цепях управления и силовых контурах. Он обеспечивает дистанционное управление устройствами через слабые управляющие сигналы - например, от кнопочных постов, терморегуляторов или автоматических контроллеров. Подходит для установки в шкафах управления, на станках, насосных станциях, конвейерах и других устройствах, требующих частых включений/выключений.

Технические характеристики

• Рабочее напряжение катушки: 127 В переменного тока (AC)
• Количество контактов: один нормально открытый (НО) - замыкающий при включении
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Исполнение: УХЛ4 - предназначено для эксплуатации в умеренном климате с возможностью работы при высокой влажности и температурах от −40 C до +40 C
• Механическая износостойкость: до 1 млн операций
• Электрическая износостойкость: зависит от типа нагрузки; рекомендовано использование с активными или индуктивными нагрузками до 10 А

Совместимость и монтаж

Контактор ПМА-3100 УХЛ4 категория 127В 1 нормально открытый Кашин монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входная катушка - два вывода, выходной контакт - пара клемм. Напряжение питания катушки должно точно соответствовать 127 В AC - применение другого напряжения повредит обмотку. Монтаж допускается в вертикальном положении +-15°. Не требуется внешнее охлаждение при номинальной нагрузке.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Соответствует нормам безопасности для оборудования класса II. Обеспечивает электрическую изоляцию между управляющей цепью и силовым контактом. Применение в соответствии с инструкцией гарантирует безопасную работу в помещениях с ограниченным доступом персонала.

Преимущества

• Высокая механическая долговечность за счёт прочной конструкции корпуса и качественных материалов контактов
• Устойчивость к влаге и запылению благодаря степени защиты IP54
• Простота установки на стандартную DIN-рейку
• Надёжное срабатывание даже при колебаниях напряжения в пределах +-10%
• Подходит для длительной эксплуатации в условиях холодных и влажных помещений

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 127 В - риск перегрева и выхода из строя катушки
• Не рассчитан на коммутацию токов более 10 А - при превышении возможна сварка контактов
• Не следует использовать в средах с агрессивными химическими веществами или взрывоопасной атмосферой
• Не имеет встроенного теплового реле - для защиты от перегрузки необходимо применять внешние устройства

Примеры использования

• Управление маломощными двигателями в системах вентиляции
• Переключение светильников в технологических помещениях
• Автоматическое включение насосов по сигналу от датчиков уровня
• Контроль работы нагревательных элементов в сушильных камерах
• Частичная замена реле времени в старых системах управления

Практические советы

• Проверьте соответствие напряжения сети 127 В перед подключением - неверное питание вызывает отказ катушки
• При использовании в условиях высокой влажности регулярно осматривайте контакты на наличие окисления
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать контактор с запасом по току
• При замене аналогичного изделия убедитесь, что новый контактатор ПМА-3100 УХЛ4 категория 127В 1 нормально открытый Кашин имеет ту же полярность и тип контакта
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали корпуса
