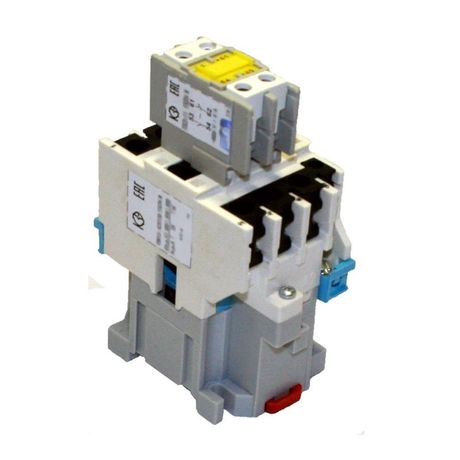

Контактор электромагнитный ПМ12-025150 УХЛ4 В, 220В, (1з+2р) - 040150120ВВ220000010 КашинЗЭА

Контактор ПМ12-025150 УХЛ4 В 25 ампер катушка 220В переменного тока 1 нормально-открытый контакт + 2 нормально-замкнутых контакта от КЗЭА - устройство для дистанционного включения и отключения силовой нагрузки с управлением через слаботочную цепь. Подходит для частого коммутирования двигателей, нагревателей и других потребителей до 25 А.

Назначение и область применения

Контактор ПМ12-025150 УХЛ4 В 25 ампер катушка 220В переменного тока 1 нормально-открытый контакт + 2 нормально-замкнутых контакта используется для автоматического управления мощными электрическими нагрузками - например, асинхронными двигателями, насосами, компрессорами, системами отопления. Он позволяет управлять силовым контуром (до 25 А) с помощью слабого сигнала на катушке 220 В. Применяется в пультах управления, щитах автоматики, на производстве и в бытовой технике повышенной надёжности.

Технические характеристики

• Номинальный рабочий ток при AC-3 (для двигателей): 25 А при 400 В
• Номинальный рабочий ток при AC-1 (для активной нагрузки): 30 А при 400 В
• Напряжение катушки управления: 220–230 В переменного тока, 50 Гц
• Род тока управления: переменный (AC)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 нормально-открытый (НО) + 2 нормально-замкнутых (НЗ)
• Степень защиты: IP00 (без корпуса, требует установки в защищённом шкафу)
• Исполнение: УХЛ4 - для работы в условиях умеренного климата, с возможностью эксплуатации при температуре от −40 C до +40 C

Совместимость и монтаж

Контактор ПМ12-025150 УХЛ4 В 25 ампер катушка 220В переменного тока 1 нормально-открытый контакт + 2 нормально-замкнутых контакта монтируется на DIN-рейку шириной 35 мм. Главные контакты предназначены для подключения фазных проводов нагрузки - они рассчитаны на ток до 25 А. Для подачи управляющего напряжения используются клеммы A1 и A2 на катушке. Вспомогательные контакты (1 НО + 2 НЗ) позволяют реализовать блокировки, самоблокировку или сигналы состояния в цепях управления. Монтаж выполняйте с соблюдением зазора между контактами и другими элементами - избегайте перегрева.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает механическую и электрическую долговечность при частых включениях. Не предназначен для работы в взрывоопасных средах. Отключение происходит при потере напряжения на катушке - функция “нулевой защиты” обеспечена.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции ПМ12
• Устойчивость к колебаниям напряжения в пределах +-10 % от 220 В
• Гибкая схема управления: наличие трёх вспомогательных контактов позволяет легко реализовать логические схемы (например, автостарт, блокировка)
• Совместимость со стандартными DIN-рейками - удобная установка в распределительных щитах

Ограничения применения

• Не применяется для постоянного тока - катушка работает только на переменном токе 220 В
• Нельзя использовать вне закрытых шкафов: степень защиты IP00 не защищает от пыли и влаги
• Не рекомендован для частого включения/выключения свыше 1200 раз в час - риск перегрева катушки
• Не подходит для нагрузок выше 25 А при запуске двигателей (AC-3); для больших токов требуется более мощный контактор

Примеры использования

• Управление трехфазным асинхронным двигателем 1,5 кВт в станке с ЧПУ
• Автоматическое включение тепловентилятора по сигналу термореле
• Цепь с самоблокировкой: один из вспомогательных НО контактов замыкает цепь управления после включения, чтобы контактор оставался включённым даже после отпускания кнопки
• Сигнализация состояния: два НЗ контакта используются для контроля положения - горят лампы “включен” / “выключен”

Практические советы

• Проверьте соответствие напряжения сети 220 В - отклонение более чем на 10 % снижает срок службы катушки
• Подключите вспомогательные контакты до основной нагрузки - это позволит протестировать работу цепи управления без включения силового контура
• При использовании в цепях с высокими импульсными токами (например, при запуске двигателей) убедитесь, что автоматический выключатель имеет подходящую характеристику (B/C/D)
• Обязательно используйте контактор ПМ12-025150 УХЛ4 В 25 ампер катушка 220В переменного тока 1 нормально-открытый контакт + 2 нормально-замкнутых контакта внутри электрошкафа с достаточным охлаждением - перегрев вызывает преждевременный выход из строя
