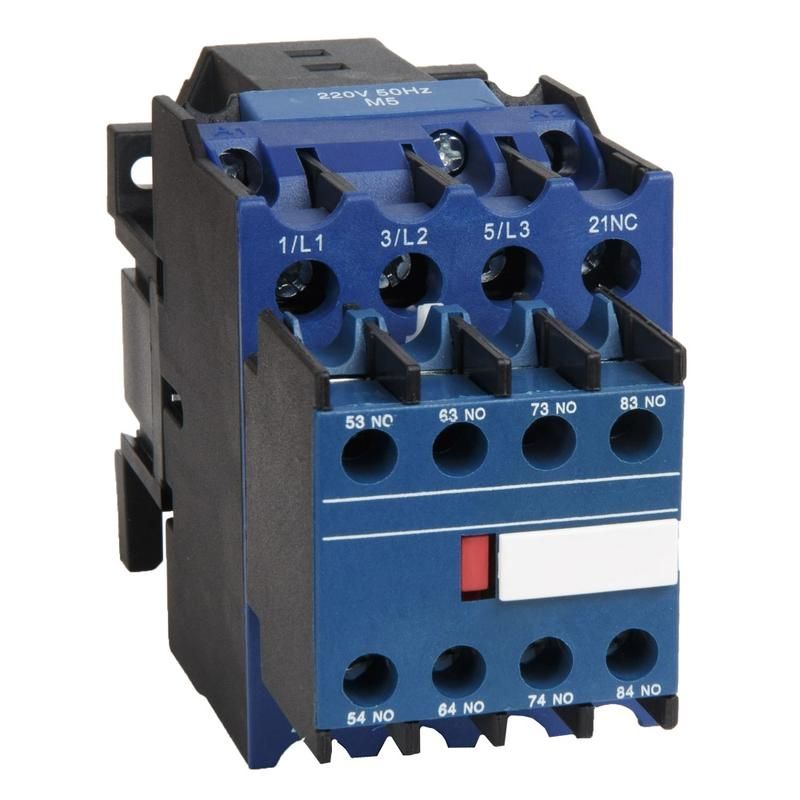

Контактор ПМ12-025150 УХЛ4 В 25А кат. 220В AC 3НО+2НЗ КЭАЗ 312346

Контактор ПМ12-025150 УХЛ4 В от КЭАЗ - устройство для дистанционного включения и отключения электродвигателей до 11 кВт в сетях переменного тока 220 В. Подходит для автоматизации технологического оборудования, где требуется надёжное управление силовыми цепями с комбинированной группой контактов.

Назначение и область применения

Контактор ПМ12-025150 УХЛ4 В используется для частого включения и выключения нагрузки в цепях переменного тока. Его применяют в системах управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим автоматизированного контроля. Комбинация трёх нормально открытых и двух нормально закрытых контактов позволяет реализовать сложные логические схемы - например, переключение режимов работы или блокировки.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Управляемая мощность двигателя: до 11 кВт
• Количество контактов: 3 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без герметичной оболочки
• Способ монтажа: крепление на DIN-рейку через винтовые зажимы
• Подключение силовых цепей: винтовые клеммы

Совместимость и монтаж

Контактор ПМ12-025150 УХЛ4 В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм, затягиваются усилием 0,5–0,7 Нм. Не допускается использование многожильных проводов без наконечников. Катушка управления рассчитана исключительно на 220 В AC; подача постоянного тока или других значений напряжения вызовет выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в условиях, не требующих повышенной защиты от пыли и влаги. Открытый тип исполнения делает его непригодным для установки в сырых, запылённых или взрывоопасных средах. Работает при температуре от −40 C до +60 C, что соответствует категории УХЛ4.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Чёткое разделение функций контактов: три НО и два НЗ позволяют проектировать схемы без внешних реле
• Простая замена - совместим с другими контактными элементами серии ПМЛ
• Надёжное винтовое соединение снижает риск нагрева и окисления контактов

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не поддерживает работу при напряжении ниже 85 % от номинала (187 В) - возможны отказы включения
• Не рекомендован для частого пуска двигателей с высоким моментом инерции без дополнительной защиты от бросков тока
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей

Примеры использования

• Автоматический пуск и остановка вентиляторов в HVAC-системах
• Управление насосами в системах водоснабжения
• Переключение между двумя рабочими режимами станка (через НЗ и НО контакты)
• Системы аварийного отключения с сигнализацией (например, НЗ контакт для контрольной лампы)

Практические советы

• При подборе контактора проверьте соответствие номинального тока нагрузки - 25 А достаточен для 11 кВт при cosφ=0.85, но для больших токов используйте более мощные модели серии ПМЛ
• Обязательно используйте наконечники на многожильных проводах - это предотвращает ослабление контакта после нескольких циклов
• Для длительной работы в условиях колебаний сети установите стабилизатор напряжения перед катушкой управления
• При замене старого контактора сверьте количество и тип контактов - модель ПМ12-025150 УХЛ4 В отличается от аналогов с другой комбинацией НО/НЗ
• Артикул 312346 - точный идентификатор для заказа запасных частей и аналогов в каталоге КЭАЗ
