Контактор электромагнитный ПМ12-040550 УХЛ4 В, 110В, (2з) - 050550200ВВ110000010 КашинЗЭА

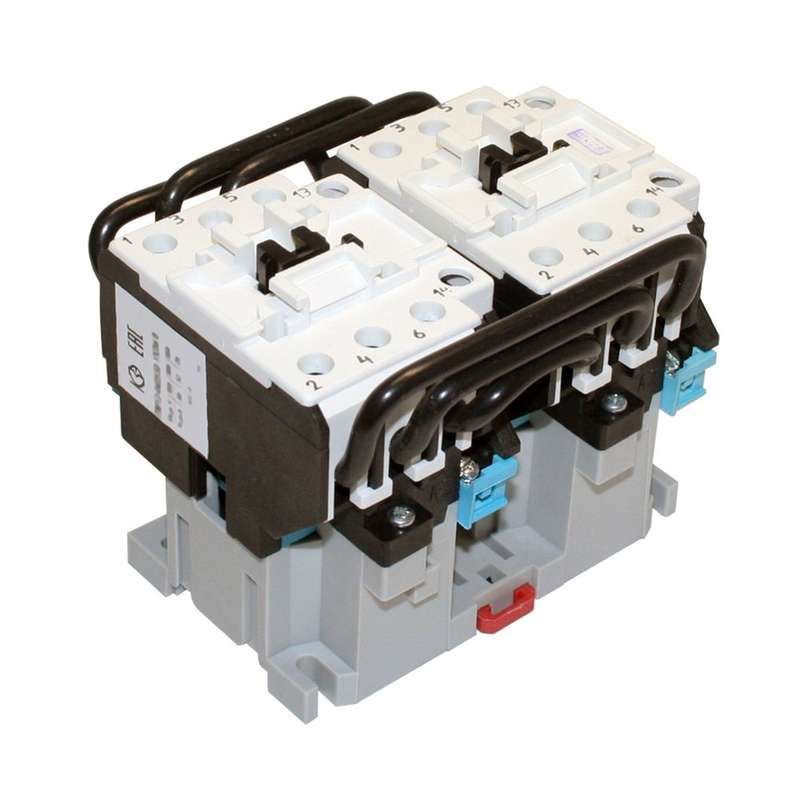

Контактор ПМ12-040550 УХЛ4 категория 110В с двумя нормально открытыми контактами - это устройство для дистанционного управления силовыми цепями переменного тока, предназначенное для частого включения и отключения нагрузки. Производится компанией КЗЭА г.Кашин, артикул 050550200вв110000010.

Назначение и область применения

Контактор ПМ12-040550 УХЛ4 используется для автоматического включения и выключения электродвигателей, нагревательных элементов, освещения и других мощных потребителей. Подходит для систем управления на промышленном оборудовании, где требуется надёжная коммутация при частых циклах работы. Применяется в условиях умеренного и холодного климата благодаря исполнению УХЛ4.

Технические характеристики

• Напряжение катушки управления: 110 В переменного тока (AC)
• Число главных контактов: 2 нормально открытых (NO)
• Исполнение: УХЛ4 - для эксплуатации при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата
• Категория применения: согласно ГОСТ Р МЭК 60947-4-1 - для управления активными и слабоиндуктивными нагрузками
• Степень защиты корпуса: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и брызг воды

Совместимость и монтаж

Контактор ПМ12-040550 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения катушки управления используются клеммы A1 и A2. Главные контакты рассчитаны на подключение медных проводов сечением до 2,5 мм2. Нельзя использовать с постоянным током - катушка работает только от переменного напряжения 110 В AC. Перед установкой проверьте соответствие напряжения сети значению на маркировке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификацию на безопасную работу в промышленных сетях. Соответствует классу изоляции Class B. Не содержит свинца и других запрещённых веществ в соответствии с RoHS.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Надёжная фиксация на DIN-рейке, исключающая случайное выпадение
• Простая замена - совместим со стандартными контактными модулями серии ПМ12
• Работает в условиях высокой влажности и перепадов температур, что снижает риск отказа в суровых условиях

Ограничения применения

• Не предназначено для управления индуктивными нагрузками с большим коэффициентом мощности (например, трансформаторы, мощные ЭДС)
• Не защищено от попадания пыли и жидкости - не применяйте в открытом воздухе или сырых помещениях без дополнительной защиты
• Не допускается использование с напряжением выше 110 В AC - возможен выход из строя катушки
• Не рекомендован для частого включения/отключения при токе выше номинального значения контактов

Примеры использования

• Управление насосами и вентиляторами на производстве
• Автоматическое включение печей и термических установок
• Контроль освещения в цехах через PLC-системы
• Системы аварийного отключения оборудования

Практические советы

• Перед первым включением проверьте целостность контактов и отсутствие механических повреждений
• При использовании в цепях с высокими импульсными токами (например, при запуске двигателей) убедитесь, что номинальный ток контактора превышает пусковой ток нагрузки минимум на 20%
• Для увеличения срока службы используйте внешние RC-цепочки или варисторы для гашения дуги при отключении индуктивных нагрузок
• При замене устройства сохраните оригинальную маркировку - артикул 050550200вв110000010 гарантирует точное соответствие параметрам
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу и вызвать перегрев
