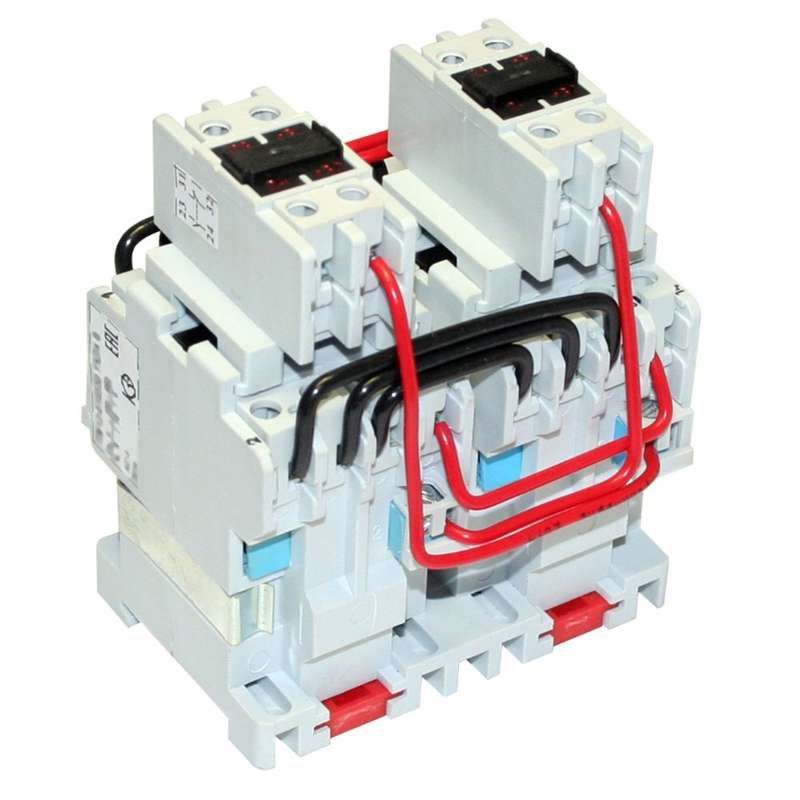

Контактор электромагнитный реверсивный ПМ12-010551 УХЛ4 В, 220В, (2з+4р) - 020551240ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых + 4 нормально закрытых контакта от КЗЭА (арт. 020551240вв220000010 / пм12-010551) предназначен для дистанционного управления направлением вращения трёхфазных двигателей - он позволяет безопасно переключать полярность питания без механического вмешательства.

Назначение и область применения

Этот реверсивный контактор используется в системах управления электроприводами, где требуется изменение направления вращения двигателя. Подходит для стационарных установок с трёхфазными асинхронными двигателями с короткозамкнутым ротором, работающими при напряжении до 660 В и частоте 50–60 Гц. Применяется в оборудовании, требующем реверса: насосах, вентиляторах, конвейерах, станках с ЧПУ, подъёмных механизмах.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока (AC)
• Номинальное напряжение силовых контактов: 660 В AC
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, но не герметичен
• Способ монтажа: на монтажную плату (печатную плату или DIN-рейку через переходник)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых + 4 нормально закрытых контакта рассчитан на установку на печатную плату. Для монтажа на DIN-рейку потребуется адаптер или крепёжная планка. Винтовые зажимы позволяют надёжно подключить провода сечением до 2,5 мм2. Обязательно соблюдайте посадочные размеры и шаг крепёжных отверстий - они соответствуют стандартному формату для контакторов серии PM12. Не допускается установка в условиях повышенной влажности или без корпуса - IP20 не обеспечивает защиту от брызг и осадков.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Работает в климатическом исполнении УХЛ4 - выдерживает температурные колебания от −40 C до +40 C и высокую влажность. Для защиты катушки от коммутированных импульсов рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке управления.

Преимущества

• Встроенная система блокировки предотвращает одновременное включение обоих направлений - исключает короткое замыкание между фазами
• Чёткая схема распределения контактов: 2 НО и 4 НЗ обеспечивают достаточное количество сигналов для управления цепями аварийной остановки, индикации и интерлоков
• Высокая механическая прочность корпуса и надёжные винтовые зажимы снижают риск потери контакта при вибрациях
• Подходит для длительной работы в промышленных условиях благодаря термостойкости материалов

Ограничения применения

• Не применяется в помещениях с агрессивной средой (пар, химикаты, масло) - степень защиты IP20 недостаточна
• Не предназначен для частого включения/выключения более 600 раз в час - возможен быстрый износ контактов
• Не работает при постоянном токе - катушка рассчитана только на 220 В переменного тока
• Требует внешней защиты от перегрузок и обрыва фаз - сам по себе не является тепловым реле
• Не имеет встроенной защиты от перенапряжений - необходимо подключать ОПН отдельно

Примеры использования

• Реверсивный конвейер в пищевой промышленности - переключение направления движения при запутывании продукта
• Циркулярная пила с функцией автоматического возврата - после завершения реза двигатель меняет направление
• Подъёмный механизм с двойным режимом: подъём/опускание
• Вентиляционные системы с регулируемым воздушным потоком

Практические советы

• При подборе контактора проверьте соответствие нагрузки: 10 А - максимальный ток, не превышайте его даже кратковременно
• Для долгой службы используйте ОПН на катушку - это продлит срок службы контактора на 30–50%
• При монтаже на плату убедитесь, что площадка под него не перегревается - избегайте расположения рядом с мощными резисторами или транзисторами
• Обеспечьте свободный доступ к винтовым зажимам - затяжка должна выполняться отверткой с фиксированным моментом, чтобы не повредить пластик
• Проверяйте целостность блокировочных контактов перед первым запуском - неверная схема может вызвать короткое замыкание
