Контактор электромагнитный ПМЕ-213 УХЛ4 В, 110В, (4з+4р) - 080213440ВВ110000000 КашинЗЭА

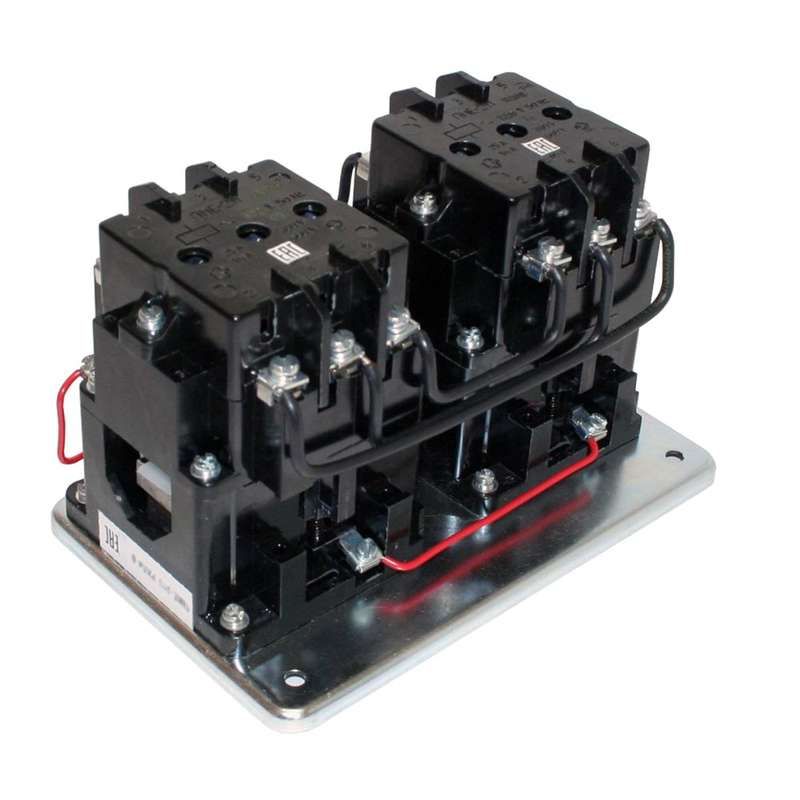

Контактор электромагнитный ПМЕ-213 УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта - это реверсивный коммутационный аппарат для дистанционного управления трёхфазными двигателями. Бренд КЗЭА г.Кашин выпускает этот контактатор с винтовым присоединением и монтажом на плату, что делает его подходящим для сборки силовых щитов и систем автоматизации. Артикул 080213440вв110000000 соответствует модели с питанием катушки 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный ПМЕ-213 УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта предназначен для дистанционного пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных электроустановках с напряжением до 660 В и частотой 50/60 Гц. Подходит для систем управления конвейерами, насосами, вентиляторами, станками, где требуется изменение направления вращения. Четыре нормально открытых и четыре нормально закрытых контакта позволяют реализовать сложные логические схемы без внешних модулей.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения в рабочем режиме.
• Номинальная мощность: 11 кВт - максимальная мощность двигателя, который можно запускать и реверсировать при напряжении 380–440 В.
• Напряжение питания катушки: 110 В AC - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями.
• Количество контактов: 4 НО (нормально открытые) + 4 НЗ (нормально закрытые) - все контакты доступны для подключения в схему управления.
• Род тока: Переменный (AC) - работает только с сетью переменного тока, не DC.
• Напряжение изоляции: 660 В - допустимый максимум для основной цепи.
• Способ монтажа: Монтажная плата - крепится через отверстия на печатную плату, не имеет DIN-рейки.
• Тип присоединения: Винтовое - провода зажимаются болтами, нужна отвёртка для подключения.
• Степень защиты IP00: Открытая конструкция - нет защиты от пыли, влаги и случайного прикосновения. Требуется установка внутри корпуса.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью повышенной влажности и температур до –25 C.

Совместимость и монтаж

Контактор электромагнитный ПМЕ-213 УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку. Размеры и расположение крепёжных отверстий должны точно соответствовать плате. Винтовое присоединение требует зачистки жил до 2,5 мм2 и плотного затягивания - плохой контакт вызывает нагрев. Катушка 110 В должна получать питание от отдельного контрольного трансформатора или источника, совпадающего по напряжению. Обязательно проверьте соответствие полярности при подключении - хотя переменный ток не зависит от полярности, важно соблюдать целостность схемы реверса.

Безопасность и стандарты

Контактор электромагнитный ПМЕ-213 УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта соответствует требованиям ГОСТ Р 50030.4.1 и другим отечественным стандартам на электромагнитные контакторы. Однако из-за степени защиты IP00 он не может использоваться вне герметичного шкафа. Без дополнительной защиты (например, предохранителей или тепловых реле) не обеспечивает автономную защиту от перегрузок - эти функции необходимо реализовывать отдельно. Производитель рекомендует использовать ограничители перенапряжений ОПН параллельно катушке для продления срока службы аппарата.

Преимущества

• Высокая надёжность механических элементов благодаря проверенной конструкции КЗЭА.
• Чёткая схема реверса: наличие всех 8 контактов позволяет собирать полноценные реверсивные схемы без дополнительных устройств.
• Поддержка широкого диапазона напряжений (до 660 В) - универсальное решение для промышленных сетей.
• Климатическая адаптация УХЛ4 - выдерживает условия складов, цехов с высокой влажностью и зимними температурами.
• Фиксированные винтовые клеммы обеспечивают долговременную связь без потери качества.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствуют сертификаты ATEX/IECEx.
• IP00 - нельзя устанавливать в открытом виде, даже в помещениях с пылью или брызгами воды.
• Только для переменного тока - не используется в цепях постоянного тока.
• Не содержит встроенных тепловых реле - необходима внешняя защита от перегрузок.
• Максимальный ток 25 А - не подходит для двигателей выше 11 кВт при 380 В.
• Требует точного соответствия напряжения катушки 110 В - использование 220 В повредит катушку.

Примеры использования

• Реверсивный пульт управления лебёдкой на заводе - один контакттор ПМЕ-213 управляет двумя направлениями вращения.
• Автоматизация системы вентиляции с переключением скоростей - использует НО и НЗ контакты для последовательного включения двух контуров.
• Щит управления конвейерной линией - несколько таких контакторов работают в связке с кнопочными пунктами и термореле.
• Цифровые контроллеры с выходом 110 В AC - идеальный интерфейс между PLC и силовой частью.

Практические советы

• Обязательно используйте ограничитель перенапряжения ОПН на катушку - снижает риск пробоя изоляции после многократных включений.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить пластиковую клемму, но и недотянуть тоже опасно.
• При проектировании платы учтите расстояние между выводами - шаг контактов определён конструкцией, не меняйте положение.
• Для длительной работы в условиях влажности - помещайте контакттор внутрь IP54/IP65 шкафа, даже если сам он УХЛ4.
• Не смешивайте эту модель с аналогами других производителей - отличается формой крепления и расположением контактов.
• При замене - сверьте артикул 080213440вв110000000 и тип ПМЕ-213 УХЛ4, так как есть другие версии с 2+2 или 3+3 контактами.
