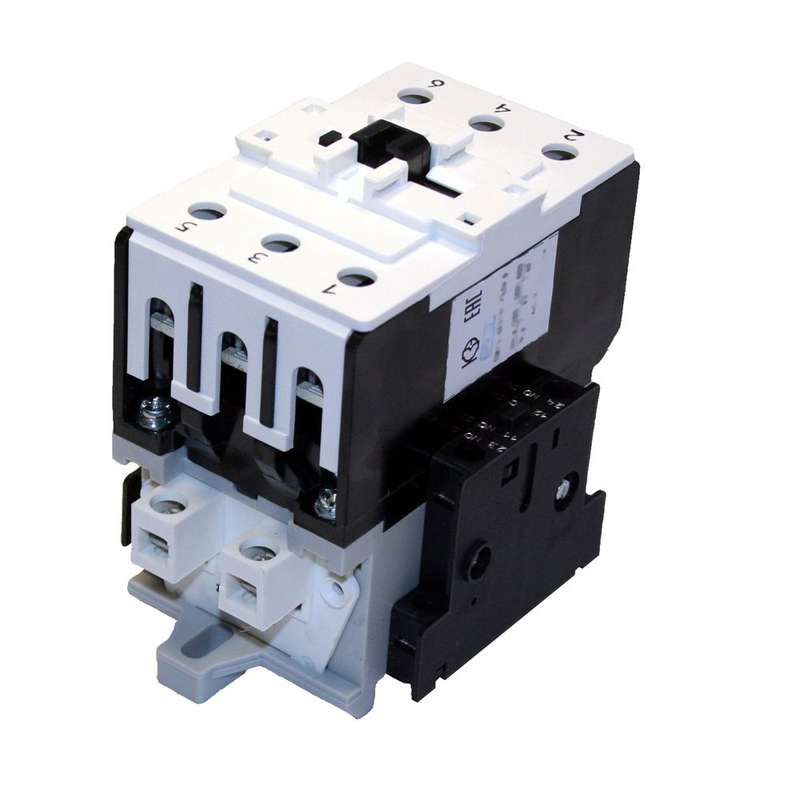

Контактор электромагнитный ПМ12-063151 УХЛ4 В, 127В, вариант'А' - 060151220ВВ127000020 КашинЗЭА

Контактор электромагнитный УХЛ4 В 127В вариант А - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Применяется в стационарных системах управления с напряжением до 660 В. Производится компанией КЗЭА г.Кашин, артикулы: 060151220вв127000020 и пм12-063151.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 127В вариант А предназначен для коммутации силовых цепей трёхфазных асинхронных двигателей. Он обеспечивает удалённый запуск, остановку и работу двигателя в штатном режиме. Подходит для использования в промышленных установках: станках, насосах, вентиляторах, конвейерах. Не предназначен для частого реверса - исполнение нереверсивное.

Технические характеристики

• Номинальный ток: 63 А - способен безопасно коммутировать нагрузку до этого значения.
• Напряжение питания катушки: 127 В переменного тока - требует именно такого напряжения для срабатывания.
• Рабочее напряжение главной цепи: до 660 В - допустимо применение в сетях до этой величины.
• Частота: 50–60 Гц - совместим с промышленными сетями России и большинства стран.
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используется для управления и сигнализации.
• Номинальная мощность двигателя: 30 кВт - рекомендованная максимальная мощность защищаемого оборудования.
• Тип тока: переменный - не работает с постоянным током.
• Способ подключения: винтовые зажимы - надёжное соединение проводов, требует затяжки ключом.
• Способ монтажа: на монтажную плату - крепится болтами к панели, не имеет DIN-рейки.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в закрытом корпусе.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, возможна работа при температуре от −40 C до +40 C и повышенной влажности.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 127В вариант А монтируется исключительно на монтажную плату. Отсутствует возможность крепления на DIN-рейку. Для подключения используйте медные провода сечением до 16 мм2 - соответствуют требованиям винтовых зажимов. Обязательно проверьте посадочные отверстия перед установкой - они должны совпадать с размерами платы. Напряжение на катушке должно точно соответствовать 127 В - при более высоком или низком значении контактор не будет работать или выйдет из строя.

Безопасность и стандарты

Контактор соответствует требованиям к промышленному оборудованию для стационарных установок. Не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо использовать внешние тепловые реле. Для предотвращения пробоев на катушке при отключении рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке управления.

Преимущества

• Высокий рабочий ток (63 А) позволяет управлять мощными двигателями до 30 кВт без дополнительных усилителей.
• Климатическое исполнение УХЛ4 делает его пригодным для работы в неотапливаемых помещениях и на объектах с суровым климатом.
• Наличие двух вспомогательных контактов (НЗ) удобно для создания цепей блокировки и сигнализации состояния.
• Простая и проверенная конструкция - долговечен при соблюдении условий эксплуатации.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует вторая группа контактов для переключения фаз.
• Степень защиты IP00 требует обязательной установки внутри электрошкафа или герметичного корпуса - нельзя использовать на открытом воздухе или в сырых местах.
• Не содержит встроенную защиту от перегрузок - обязательно использование внешних тепловых реле.
• Подключение только через монтажную плату - невозможно установить на стандартную DIN-рейку.
• Не предназначен для частых включений/выключений свыше 600 раз в час - риск быстрого износа контактов.

Примеры использования

• Управление насосом в водопроводной станции - включение/остановка по сигналу от автоматики.
• Привод конвейера на пищевом производстве - запуск после сброса аварии.
• Вентилятор системы охлаждения в цеху - управление по температурному датчику.
• Станок с ЧПУ - включение основного двигателя при старте программы.

Практические советы

• Проверяйте соответствие напряжения катушки (127 В) перед подключением - неверное питание вызывает отказ или выход из строя.
• Обязательно используйте ОПН на катушке - снижает вероятность пробоя изоляции и продлевает срок службы.
• При монтаже на плату равномерно затягивайте все винты - перекос может повредить корпус или контакты.
• Не устанавливайте рядом с источниками тепла выше 40 C - превышение температуры снижает срок службы.
• Для контроля состояния контакта используйте вспомогательные НЗ - можно подключить индикатор “работает” или блокировку других цепей.
