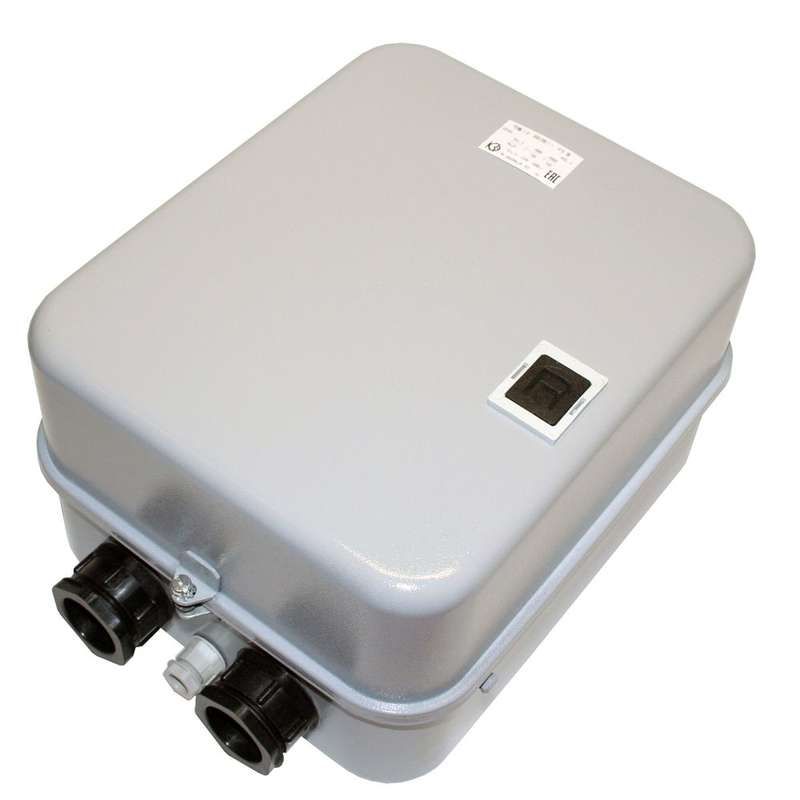

Пускатель электромагнитный ПМ12-063611 У2 220В РТТ-231 63.0А - 060611221ВВ220000900 КашинЗЭА

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для дистанционного управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Бренд КЗЭА и артикул 060611221вв220000900 указывают на серийную продукцию, соответствующую требованиям промышленной автоматизации.

Назначение и область применения

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Применяется в стационарных системах: насосах, вентиляторах, конвейерах, компрессорах, станках. Тепловое реле РТТ-231 обеспечивает защиту от длительных перегрузок и обрыва фазы. Напряжение катушки управления 220 В переменного тока позволяет использовать его в типовых сетях промышленного освещения и управления.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузку до этого значения без повреждения контактов.
• Номинальная мощность: 30 кВт - оптимальная мощность защищаемого двигателя при напряжении 380–440 В.
• Напряжение катушки управления: 220 В AC - требует питания именно этой величины; не работает от постоянного тока или других значений.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до 660 В, но не выше.
• Диапазон настройки тепловой защиты: 53,5 А - предел срабатывания реле РТТ-231, который можно регулировать вблизи этого значения (необходимо проверить шкалу на самом реле).
• Степень защиты IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Способ монтажа: монтажная плата - устройство крепится на DIN-рейку или плату через отверстия, не имеет корпуса для настенного крепления.
• Количество контактов: 3 нормально замкнутых (НО), 2 нормально разомкнутых (НЗ), 2 размыкающих, 2 замыкающих - достаточное количество для реализации реверсивной схемы и сигнализации.
• Индикация: да - наличие индикатора положения контактов (обычно механический флажок или окно), позволяющее визуально определить состояние пускателя.
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке 1,2×Iном составляет около 20 минут, что соответствует стандартному классу для средних режимов работы.
• Максимальная температура эксплуатации: +55 C - нельзя устанавливать в местах с высокими температурами (например, рядом с печами, нагревателями).
• Тип соединения: винтовые зажимы - требуется периодическая подтяжка контактов при обслуживании.

Совместимость и монтаж

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 совместим с любыми трёхфазными двигателями до 30 кВт, работающими в сетях 50/60 Гц. Монтаж выполняется на монтажной плате или DIN-рейке с использованием крепёжных отверстий. Подключение силовых цепей - к верхним и нижним клеммам L1-L2-L3 и T1-T2-T3. Управление - через катушку A1-A2 (220 В). Вспомогательные контакты подключаются в цепи управления для блокировки и индикации. Обязательно соблюдать полярность при подключении катушки - не меняйте местами A1 и A2, так как это может вызвать некорректную работу.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита от перегрузок реализована через термореле РТТ-231, которое срабатывает при превышении заданного тока. Отдельно рекомендуется устанавливать ограничитель перенапряжения (ОПН) параллельно катушке управления - особенно при работе с длинными проводами или импульсными источниками питания, чтобы продлить срок службы катушки.

Преимущества

• Встроенные тепловое реле и реверсивная схема снижают необходимость внешней защиты и сложных схем управления.
• Высокая степень защиты IP54 делает возможным использование в помещениях с повышенной запылённостью или влажностью (цеха, элеваторы, склады).
• Чёткая индикация состояния контактов упрощает диагностику и обслуживание.
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях, характерных для промышленного оборудования.
• Класс 20 обеспечивает адекватную защиту для большинства технологических процессов без избыточной чувствительности.

Ограничения применения

• Не предназначен для частотного управления или плавного пуска - только прямой впуск и реверс.
• Максимальная температура окружающей среды +55 C - исключает установку в закрытых щитах без принудительного охлаждения или на солнечной стороне зданий.
• Отсутствие световых сигнализаторов - индикация только механическая, не подходит для удалённого контроля без дополнительных элементов.
• Требуется точная настройка теплового реле - неверная установка (например, на 63 А вместо 53,5 А) может привести к отказу защиты.
• Не рассчитан на частые включения/выключения более 600 раз в час - риск сваривания контактов при интенсивной работе.

Примеры использования

• Реверсивный пуск вентилятора системы вентиляции в цеху - кнопки «вперёд», «назад», «стоп».
• Управление конвейерной лентой на пищевом производстве - защита от перегрузки при забивании ленты.
• Автоматический насос в системе водоснабжения - включение при достижении давления, реверс при аварии.
• Подъёмник или лебёдка - безопасное изменение направления движения с блокировкой одновременного включения двух контакторов.

Практические советы

• При монтаже используйте кабели с сечением не менее 16 мм2 для силовых цепей - это соответствует нагрузке 63 А.
• Настройте тепловое реле РТТ-231 точно по номинальному току двигателя, а не по максимальному току пускателя.
• Обеспечьте доступ к устройству для обслуживания - винтовые зажимы необходимо проверять каждые 6–12 месяцев.
• Добавьте ОПН (ограничитель перенапряжения) на катушку управления, особенно если питание проходит через длинные кабели или есть частые скачки напряжения.
• Не устанавливайте пускатель рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание.
• Проверьте посадочные размеры перед монтажом - хотя указано “монтажная плата”, реальные отверстия могут отличаться от стандартных DIN-реек.
