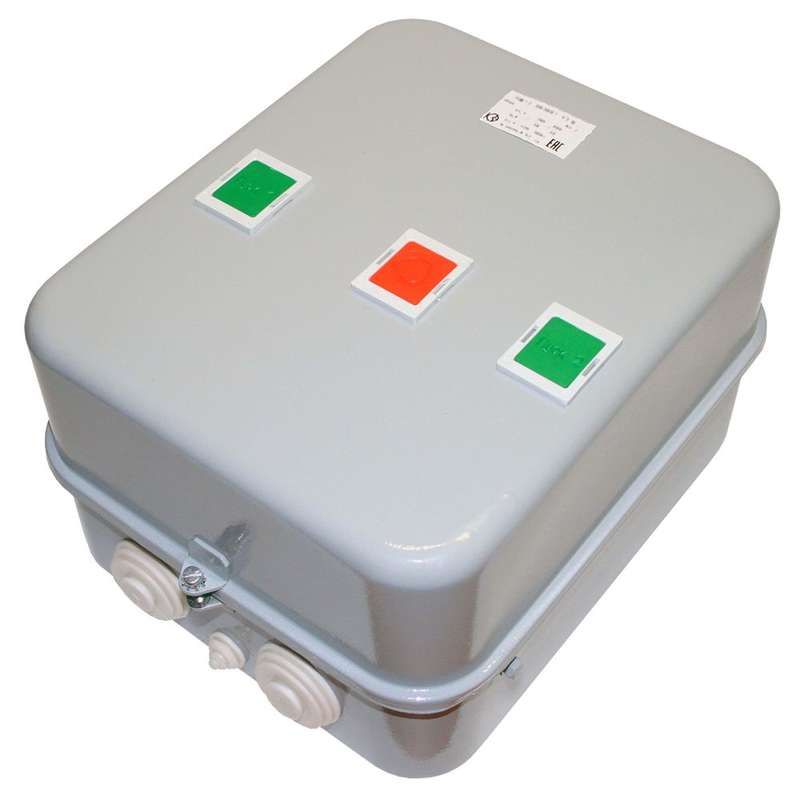

Пускатель магнитный ПМ 12-063661 У3 В 220В РТТ-231 63.0А Кашин 060661222ВВ220000900 КашинЗЭА

Пускатель ПМ12-063661 У3 с реле РТТ-231 на 63 А - это механический контактор с тепловой защитой, предназначенный для частых включений и отключения электродвигателей мощностью до 63 А при напряжении 220 В. Бренд КашинЗЭА выпускает эту модель как часть проверенной серии ПМ12, подходящую для промышленного оборудования.

Назначение и область применения

Пускатель ПМ12-063661 У3 используется для управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное включение и выключение нагрузки, защищает двигатель от перегрузки через встроенное реле РТТ-231. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с периодическим режимом работы.

Технические характеристики

• Номинальный ток: 63 А
• Рабочее напряжение катушки: 220 В переменного тока
• Тип защиты: тепловое реле РТТ-231
• Степень защиты корпуса: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Исполнение: У3 - умеренный климатический класс, допустимый температурный диапазон от −45 C до +40 C
• Частота: 50 Гц
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных контактов: не указано - предполагается базовая комплектация без дополнительных контактов

Совместимость и монтаж

Пускатель ПМ12-063661 У3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на входе и выходе. Обязательно соблюдайте полярность при подключении катушки - она рассчитана исключительно на 220 В переменного тока. Нельзя использовать с постоянным током или другим напряжением. Максимальная площадь сечения провода - до 25 мм2 (по типичной практике для таких контакторов; точные значения уточняйте в документации завода-изготовителя).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного управления. Тепловое реле РТТ-231 обеспечивает защиту от длительной перегрузки, что снижает риск повреждения двигателя. Однако устройство не имеет функции защиты от короткого замыкания - её необходимо обеспечить внешним автоматическим выключателем.

Преимущества

• Надёжная механическая конструкция контактора - долгий срок службы даже при частых циклах включения
• Встроено реле РТТ-231 - не требует дополнительного приобретения тепловой защиты
• Простая установка на DIN-рейку - совместим со стандартными распределительными щитами
• Высокая ремонтопригодность - основные элементы легко заменяются

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или агрессивной среды - степень защиты IP20 недостаточна
• Не защищает от короткого замыкания - обязательно требуется установка автомата перед контактором
• Подходит только для двигателей с рабочим током до 63 А - превышение вызывает срабатывание реле и возможную деформацию контактов
• Катушка работает только от 220 В переменного тока - нельзя подключать к сети 380 В или постоянному току

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматическое управление воздушным компрессором в мастерской
• Пуск вентилятора в системе вентиляции с регулярным циклом работы

Практические советы

• Перед монтажом проверьте соответствие тока двигателя номиналу 63 А - лучше выбирать пускатель с запасом 10–15%
• Обеспечьте доступ к контактам для осмотра и обслуживания - реле РТТ-231 можно настраивать по току срабатывания
• Не используйте этот пускатель в качестве рубильника - он не предназначен для частого отключения под нагрузкой без необходимости
• При работе в холодном помещении убедитесь, что температура не опускается ниже −45 C - это предел исполнения У3
• При замене реле РТТ-231 используйте оригинальную деталь - несовместимые аналоги могут некорректно работать или не сработать при перегрузке
