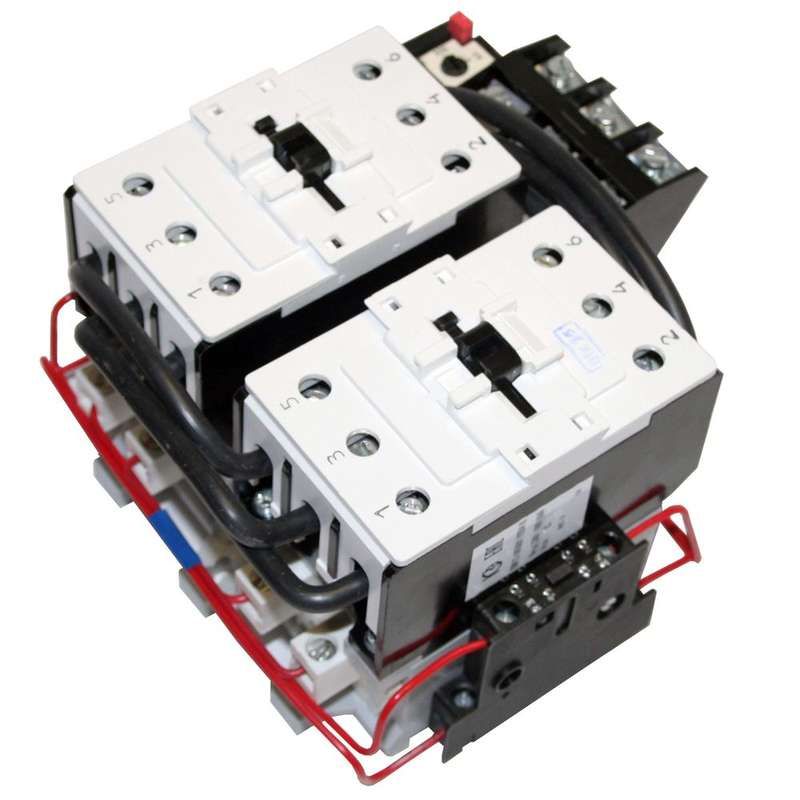

Пускатель электромагнитный ПМ12-063601 УХЛ4 В, 220В, РТТ-231, 63,0А - 060601220ВВ220000900 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 63.0А с реле РТТ-231 - это реверсивный электромагнитный пускатель с тепловой защитой, предназначен для дистанционного управления трёхфазными двигателями мощностью до 30 кВт. Бренд КЗЭА и артикул 060601220вв220000900 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 63.0А с реле РТТ-231 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машиностроении, на конвейерах, насосных станциях и других объектах с постоянным режимом работы. Тепловое реле РТТ-231 обеспечивает защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток главной цепи
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания
• Максимальное напряжение коммутируемой цепи: 660 В - допустимый предел для трёхфазной сети
• Номинальная мощность двигателя: 30 кВт - рекомендованная нагрузка для надёжной работы
• Род тока: переменный (AC) - работает только с сетью 50/60 Гц
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - для сигналов управления и контроля состояния
• Тепловое реле защиты: да (РТТ-231) - защищает двигатель от перегрева при перегрузке
• Степень защиты IP00 - нет внешней защиты; требуется установка в закрытом корпусе или щите
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях выше этого значения
• Класс выпуска: Class 20 - время срабатывания теплового реле соответствует классу 20 (время отключения при 1,2×Iном ≈ 20 минут)
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не имеет DIN-рейки
• Подключение: винтовые зажимы для главной цепи и цепей управления - требуют качественного затягивания
• Индикация: есть - наличие светодиода или механического индикатора положения контактов (не указан тип)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 63.0А с реле РТТ-231 монтируется исключительно на жесткую монтажную плату. Отсутствие DIN-рейки делает невозможным использование в стандартных распределительных шкафах без адаптера. Главные силовые клеммы и управляющие провода подключаются винтовым способом - необходимо соблюдать момент затяжки, чтобы избежать нагрева и окисления контактов. Для реверсивной схемы требуется два таких пускателя или один двойной модуль с блокировкой взаимной блокировки. Прямое подключение к сети возможно только при наличии внешнего рубильника или автоматического выключателя перед пускателем.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных пускателей. Тепловое реле РТТ-231 регулируется по току и имеет временную характеристику класса 20. Однако степень защиты IP00 требует обязательного помещения в электрошкаф с уровнем защиты не ниже IP54. Без внешней защиты устройство опасно для доступа посторонних лиц и чувствительно к запылённости и влаге.

Преимущества

• Встроенное тепловое реле РТТ-231 снижает необходимость в дополнительных устройствах защиты
• Реверсивная конструкция позволяет менять направление вращения двигателя без внешних переключателей
• Чёткая индикация состояния упрощает диагностику в работе
• Высокая коммутационная способность (63 А) поддерживает работу двигателей до 30 кВт без перегрева контактов
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для мобильных или открытых установок
• Требуется внешний автоматический выключатель для защиты от короткого замыкания - сам пускатель не обладает такой функцией
• Максимальная температура +55 C исключает использование в горячих цехах без принудительного охлаждения
• Отсутствует возможность установки на DIN-рейку - усложняет сборку шкафа
• Не совместим с постоянным током - только переменный ток 50–60 Гц

Примеры использования

• Управление насосом в системе водоснабжения с возможностью изменения направления потока
• Реверсирование конвейера на пищевом производстве
• Контроль движения лебёдки в ремонтной мастерской
• Автоматизация вентилятора в печи с изменением скорости вращения через реверс

Практические советы

• Обязательно используйте внешний автоматический выключатель (например, ВА51-31) перед пускателем для защиты от КЗ
• Проверьте соответствие сечения проводов: для 63 А минимум 16 мм2 медного провода
• При монтаже на плату убедитесь, что поверхность ровная и не деформируется под нагрузкой
• Для долгой службы проверяйте затяжку винтов каждые 6 месяцев - особенно при вибрациях
• Если система часто включается/выключается, рассмотрите установку ограничителя перенапряжения (ОПН) параллельно катушке - продлит срок её жизни
• Не забывайте про блокировку между двумя пускателями в реверсивной схеме - иначе произойдёт короткое замыкание
