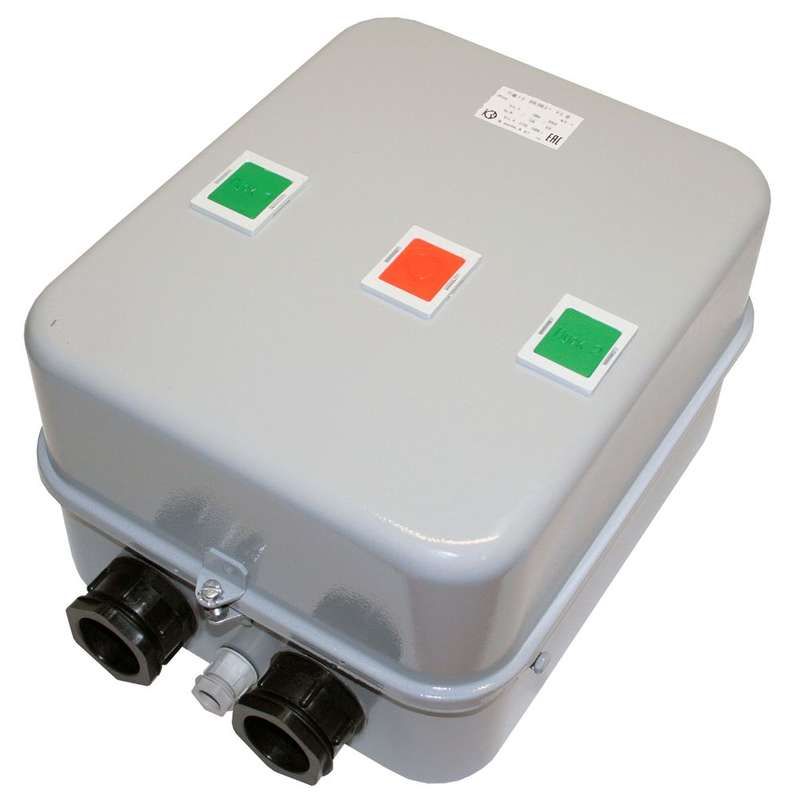

Пускатель электромагнитный ПМ12-063621 У2 220В РТТ-231 63.0А - 060621221ВВ220000900 КашинЗЭА

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 - это реверсивный электромагнитный пускатель с тепловой защитой, предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Бренд КЗЭА и артикул пм12-063621 указывают на серийную продукцию, применяемую в промышленной автоматике.

Назначение и область применения

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 используется для запуска, остановки и изменения направления вращения трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с питанием до 660 В переменного тока частотой 50–60 Гц. Применяется в системах управления конвейерами, насосами, вентиляторами, компрессорами и другим оборудованием, где требуется реверс и защита от перегрузок.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без повреждения контактов.
• Напряжение катушки управления: 220 В AC - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Номинальная мощность: 30 кВт - максимальная мощность двигателя, который можно надёжно запустить и контролировать.
• Тепловое реле: да, модель РТТ-231 - защищает двигатель от длительной перегрузки и обрыва фазы.
• Диапазон настройки защиты: 53,5 А - предел, при котором реле сработает; необходимо выставить точно под реальный ток двигателя.
• Степень защиты IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Количество контактов: 3 НО (основные силовые), 2 НЗ, 2 размыкающих, 2 замыкающих - позволяет реализовать сложные схемы управления, включая блокировки и индикацию состояния.
• Индикация: есть - наличие светодиода или механического индикатора положения (по данным - не указан тип, но факт наличия подтверждён).
• Максимальная рабочая температура: +55 C - нельзя использовать в средах выше этого значения.
• Тип соединения: винтовые зажимы - требуют периодической проверки затяжки.
• Класс выпуска: Class 20 - время срабатывания теплового реле соответствует классу 20 (время отключения при 6×Iном ≈ 8–12 сек).
• Напряжение питания: до 660 В - допустимый максимум для основных цепей, не более!

Совместимость и монтаж

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 рассчитан на монтаж на плату - то есть крепится через отверстия и болты прямо на металлический щит или раму. Не имеет DIN-рейки, поэтому не совместим с типовыми шкафами, оснащёнными только рейками. Монтаж возможен только вертикально, согласно требованиям производителя. Соединение проводов - винтовое, рекомендуется использовать жилы сечением до 16 мм2. Обязательно соблюдать момент затяжки - переусиливать нельзя, чтобы не повредить корпус.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12442, что гарантирует безопасность при работе в промышленных условиях. Тепловое реле РТТ-231 обеспечивает соответствие нормам защиты от перегрева. Отдельно следует отметить: устройство не имеет функции противоположного включения (блокировка реверса), её нужно реализовывать внешними кнопками или контакторами.

Преимущества

• Встроено тепловое реле - не нужен отдельный элемент защиты, экономит место и снижает количество точек отказа.
• Реверсивная конструкция - позволяет менять направление вращения одним импульсом, без переключения фаз вручную.
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью и пылью (цеха, элеваторы, склады).
• Чёткая индикация - легко определить состояние включения/выключения без тестера.
• Готовый набор вспомогательных контактов - упрощает проектирование схем автономного управления.

Ограничения применения

• Не постоянного тока - катушка рассчитана исключительно на 220 В переменного тока.
• Максимальная температура окружающей среды +55 C - невозможен монтаж рядом с нагреваемыми элементами или в плохо вентилируемых местах.
• Отсутствует DIN-крепление - невозможно установить в современные распределительные шкафы без доработки.
• Нет световых сигнализаторов - хотя индикация есть, она не является цветной или многофункциональной.
• Не защищён от короткого замыкания - обязательно использование автоматического выключателя перед пускателем.
• Подходит только для асинхронных двигателей - не применяется для синхронных, шаговых или постоянного тока.

Примеры использования

• Лифтовая система - управление движением вверх/вниз.
• Циркулярная пила - реверс для смены направления подачи материала.
• Воздуховод с двойным вентилятором - переключение режима вытяжки/продувки.
• Конвейерная лента с обратным ходом - необходимость перемещения груза назад после завершения операции.
• Насосная станция - чередование работы двух насосов с реверсом при необходимости продувки труб.

Практические советы

• Настройте тепловое реле РТТ-231 строго по паспортному току двигателя - не используйте “на глаз”.
• Обязательно установите автоматический выключатель с характеристикой C или D перед этим пускателем - он не защищает от КЗ.
• Проверьте затяжку винтов каждые 6 месяцев - особенно при высоких вибрациях.
• Для долгой службы избегайте частых включений (>120 раз/час); при большей частоте выбирайте пускатель с усиленными контактами.
• Если в схеме есть частотник или преобразователь - этот пускатель не должен использоваться в цепях выхода частотника! Только на входе.
• При монтаже на плиту - обеспечьте хороший теплоотвод, так как при 63 А возможно значительное нагревание.
