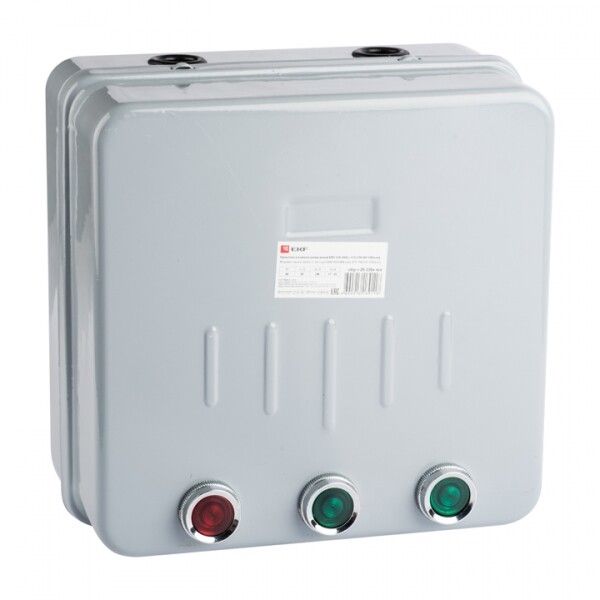

Пускатель реверсивный КМЭ 50А 400В с РТЭ IP44 в корп. PROxima EKF ctrp-r-50-400v-rev

Пускатель в корпусе реверсивный КМЭ 50А 400В с реле термической защиты IP44 от EKF PROxima предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей мощностью до 22 кВт, обеспечивая защиту от перегрузок и обрыва фаз. Артикул ctrp-r-50-400v-rev соответствует требованиям промышленного монтажа на платформах.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 50А 400В с реле термической защиты IP44 используется там, где требуется частая смена направления вращения двигателя: на конвейерах, насосных станциях, вентиляционных установках, металлорежущих станках и других устройствах с реверсивной нагрузкой. Устройство сочетает функции пуска, остановки, реверса и тепловой защиты в одном компактном модуле.

Технические характеристики

• Номинальный ток: 50 А (AC-3), поддерживает работу с двигателем до 22 кВт
• Напряжение катушки управления: 320–440 В переменного тока
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм
• Температурный режим: допустимо использование при температуре до +40 C
• Уставка теплового реле: 37–50 А - регулируемый порог срабатывания при перегрузке
• Класс защиты реле: 10 - время срабатывания при перегрузке соответствует классу 10
• Количество контактных групп: 2 нормально закрытых (НЗ), 1 нормально открытый (НО)
• Номинальный ток короткого замыкания: 3000 А - способен выдерживать высокие импульсы
• Тип соединений: винтовые зажимы - совместимы с медными и алюминиевыми проводами
• Способ монтажа: крепление на монтажную плиту/платформу
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 50А 400В с реле термической защиты IP44 рассчитан на установку на жесткую монтажную плату. Для правильного монтажа необходимо:

• Использовать болты и крепёж, подходящие по размеру для монтажной площадки
• Обеспечить доступ к винтовым зажимам для подключения силовых и управляющих цепей
• Не использовать самонарезающие винты - требуются стандартные крепёжные элементы
• Проверить соответствие напряжения катушки (320–440 В) с источником управления
• При использовании алюминиевых проводов соблюдать правила перехода между материалами - рекомендованы специальные наконечники

Безопасность и стандарты

Пускатель в корпусе реверсивный КМЭ 50А 400В с реле термической защиты IP44 соответствует принципам безопасности IEC 60947-4-1. Тепловое реле с классом защиты 10 гарантирует своевременную реакцию на длительные перегрузки, снижая риск повреждения двигателя. Конструкция исключает случайный одновременный ввод двух команд «Пуск» и «Реверс» благодаря механической блокировке. Возможность аварийной остановки реализуется через кнопку «Стоп» на лицевой панели.

Преимущества

• Цельнолитой металлический корпус с IP44 - надёжная защита от пыли и влаги в условиях производства
• Три клавишные кнопки на крышке: «Пуск», «Стоп», «Реверс» - удобное управление без необходимости открывать корпус
• Автоматическая тепловая защита с регулируемой уставкой (37–50 А) - точная адаптация под конкретный двигатель
• Поддержка перезапуска после срабатывания защиты - позволяет восстанавливать работу без сброса системы
• Совместимость с алюминием и медью - гибкость при подключении существующих сетей

Ограничения применения

• Не постоянного тока - работает только с переменным током (AC)
• Максимальная температура окружающей среды - 40 C; применение выше этого значения недопустимо
• Отсутствуют световые индикаторы - невозможно визуально определить состояние пускателя без внешнего контроля
• Требует монтажа на жёсткую поверхность - нельзя крепить на гибкие или вибрирующие основания
• Нет встроенной автоматической блокировки от повторного пуска - внешняя система управления должна контролировать последовательность операций

Примеры использования

• Ленточные конвейеры - изменение направления движения для перемещения материалов в обоих направлениях
• Воздушные завесы - реверс вентилятора для сезонной смены потока воздуха
• Шлифовальные и фрезерные станки - быстрая смена направления вращения шпинделя
• Насосные системы с двойным контуром - переключение между подачей и обратным слива

Практические советы

• Настройте уставку теплового реле точно под номинальный ток вашего двигателя - лучше немного ниже максимального, чем выше
• При подключении алюминиевых проводов используйте медно-алюминиевые наконечники и затягивайте с усилием, указанным в руководстве
• Проверьте напряжение питания катушки перед первым включением - выход за диапазон 320–440 В вызывает отказ работы
• Не забудьте проверить механическую блокировку между кнопками «Пуск» и «Реверс» - она предотвращает короткое замыкание
• При работе в помещениях с повышенной влажностью дополнительно проверяйте герметичность корпуса каждые 6 месяцев
