Пускатель ПМ12-125150 УХЛ4 В 125А кат. 220В AC 2НО+2НЗ IP20 без реле Электротехник ET515665

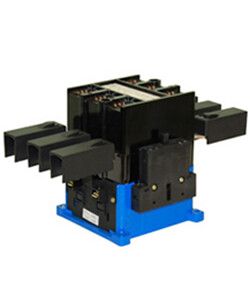

Электромагнитный пускатель ПМ12-125150 УХЛ4 В от бренда Электротехник - это нереверсивный магнитный контактор на 125 А, предназначенный для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели, насосы и нагревательные устройства. Он работает от сети 220 В переменного тока, имеет винтовые зажимы и монтируется на монтажную плату. Артикул et515665 соответствует модели с тремя нормально открытыми и тремя нормально закрытыми вспомогательными контактами.

Назначение и область применения

Пускатель ПМ12-125150 УХЛ4 В используется для удалённого управления трёхфазными электродвигателями и другими мощными нагрузками. Подходит для запуска и остановки оборудования, где не требуется изменение направления вращения. Применяется в системах автоматизации, промышленных щитах, АВР, УКРМ, а также в оборудовании: насосов, вентиляторов, компрессоров, конвейеров, станков, тепловых завес и осветительных сетей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 125 А
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 3 НО + 3 НЗ
• Коммутируемая мощность: до 50 кВт
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на монтажную плату
• Степень защиты корпуса: IP00 (без внешней защиты - требует установки в enclosure)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, умеренный и холодный климат, повышенная влажность)

Совместимость и монтаж

Пускатель ПМ12-125150 УХЛ4 В предназначен для установки на DIN-рейку через специальную монтажную плату (не встроенную). Для работы необходима внешняя защитная оболочка - он не имеет собственной степени защиты IP20, указанной в названии, фактически IP00. Клеммы для подключения проводов - винтовые, подходят для медных жил сечением до 25 мм2. Катушка управления рассчитана исключительно на 220 В AC; использование другого напряжения повредит устройство. Не совместим с тепловыми реле - в данной модификации они отсутствуют, защита от перегрузки должна быть организована отдельно.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла проверку на долговечность и безопасность в условиях АС-1 (резистивные нагрузки) и АС-3 (индуктивные - электродвигатели). Материалы корпуса и контактов обеспечивают устойчивость к механическому износу и термическим воздействиям при номинальных нагрузках.

Преимущества

• Высокая коммутационная износостойкость - выдерживает десятки тысяч циклов включения/отключения
• Проверенная временем конструкция, распространённая в России и СНГ - легко найти запчасти и аналоги
• Чёткое срабатывание даже при колебаниях напряжения +-10%
• Простота интеграции в щиты: три пары вспомогательных контактов позволяют реализовать блокировки, сигнализацию и управление по схемам
• Подходит для сборки в шкафы типа ЩОТ, АВР, ЩР, ПР

Ограничения применения

• Не предназначен для работы без корпуса - IP00 требует обязательной установки в закрытый шкаф или панель
• Отсутствие встроенных тепловых реле - нельзя использовать для защиты двигателей без внешнего термореле
• Не подходит для реверсивных схем - для этого нужна пара контакторов
• Не рекомендован для частотного регулирования или импульсных нагрузок - только постоянная или длительная нагрузка
• Не допускается установка в открытых помещениях с доступом воды, пыли или агрессивных сред - требует герметичной защиты

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем
• Автоматический запуск вентилятора в HVAC-системе после включения системы отопления
• Контроль пуска конвейера на пищевом производстве через кнопочную станцию
• В составе шкафа АВР - переключение между основным и резервным питанием
• Управление световой рекламой или светодиодными прожекторами в ночном освещении

Практические советы

• Выбирая этот пускатель, убедитесь, что ваша нагрузка не превышает 50 кВт и 125 А - перегрузка снижает срок службы контактов
• При монтаже используйте качественные винтовые соединения - слабый контакт вызывает перегрев
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на вход катушки управления
• Если нужна защита двигателя - выберите модель с реле (например, ПМ12-125150 УХЛ4 В с тепловым реле) или добавьте отдельное реле перегрузки
• При использовании в условиях повышенной влажности (УХЛ4) обязательно применяйте герметичный шкаф с вентиляцией и конденсатоотводом
• При замене старого контактора - проверьте соответствие габаритов и расположения крепёжных отверстий на монтажной плате
