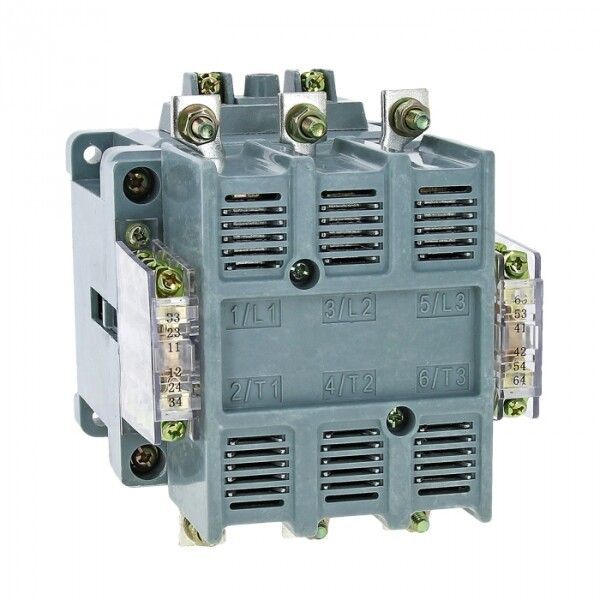

Пускатель электромагнитный ПМ12-125100 230В 2NC+4NO EKF Basic | pm12-125/220

Пускатель электромагнитный ПМ12-125100 125А 230В 2NC+4NO от EKF — это надёжное устройство для дистанционного управления трёхфазными электродвигателями мощностью до 60 кВт. Он работает в сетях переменного тока 50 Гц, рассчитан на номинальный ток 125 А и оснащён двумя нормально замкнутыми и четырьмя нормально разомкнутыми контактами. Артикул pm12-125/220 соответствует серии Basic и предназначен для установки на монтажную плату.

Назначение и область применения

Пускатель электромагнитный ПМ12-125100 125А 230В 2NC+4NO используется для удалённого включения и выключения трёхфазных электродвигателей, а также для защиты оборудования от перегрузок и аварийных ситуаций. Подходит для систем автоматизации: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ. Устройство не предназначено для реверса двигателя — только одностороннее управление.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 230 В
• Номинальный ток: 125 А
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 2 НЗ (нормально замкнутых) + 4 НО (нормально разомкнутых)
• Номинальная мощность двигателя: 60 кВт
• Максимальное сечение кабеля: 25 мм²
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 — без внешней защиты, требует установки в корпус
• Климатическое исполнение: УХЛ3 — для работы при температурах от -45 °C до +40 °C
• Тип подключения: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель ПМ12-125100 125А 230В 2NC+4NO устанавливается исключительно на монтажную плату. Для правильной сборки необходимо использовать DIN-рейку или специальную панель с фиксирующими отверстиями. Клеммы рассчитаны на провода сечением до 25 мм² — использование более толстых кабелей невозможно. Катушка управления питается от сети 230 В переменного тока; подключение к другому напряжению (например, 110 В или 380 В) вызовет выход из строя устройства. Все соединения выполняются винтовым способом — перед первым запуском проверьте затяжку клемм.

Безопасность и стандарты

Пускатель серий ПМ12 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют соответствие безопасности, коммутационной износостойкости и термической устойчивости. Однако из-за степени защиты IP00 устройство не защищено от пыли, влаги и случайного прикосновения — обязательно используйте его внутри закрытого щита или корпуса.

Преимущества

• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при больших токах
• Трёхполюсная конструкция позволяет контролировать все три фазы питания двигателя
• Высокая коммутационная нагрузка — поддерживает работу двигателей до 60 кВт
• Широкий диапазон рабочих температур (-45…+40 °C) делает его пригодным для холодных и жарких помещений
• Совместим с другими элементами серии ПМ12 — легко расширить систему управления

Ограничения применения

• Не подходит для реверсивных схем — отсутствуют контакты для переключения направления вращения
• IP00 требует обязательной установки в защищённом корпусе — нельзя использовать на открытом воздухе или в сырых помещениях без оболочки
• Не имеет встроенной тепловой защиты — требуется дополнительный тепловое реле (например, ТР) для защиты от перегрузки
• Подходит только для переменного тока 50 Гц — не совместим с постоянным током или частотой 60 Гц без проверки допустимости

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе — включение/выключение привода по сигналу PLC
• Управление насосной группой в системе водоснабжения — пуск при достижении заданного уровня воды
• Контроль вентиляторов в HVAC-системах — работа по графику через реле времени
• Приводы станков с ЧПУ — точное управление скоростью и временем работы

Практические советы

• Выбирая пускатель, убедитесь, что ваш двигатель не превышает 60 кВт — превышение может привести к свариванию контактов
• Для обеспечения безопасности всегда устанавливайте ПМ12-125100 125А 230В 2NC+4NO в металлический шкаф с классом защиты не ниже IP54
• Проверяйте состояние винтовых клемм каждые 6–12 месяцев — особенно после длительной работы под высокой нагрузкой
• Если нужна функция тепловой защиты — параллельно установите реле перегрузки типа ТР, совместимое с током 125 А
• При использовании в условиях низких температур (ниже -20 °C) предварительно прогревайте устройство перед включением
