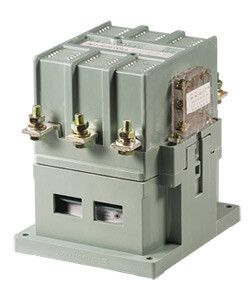

Пускатель ПМ12-125100-ЭК УХЛ4 В 125А кат. 220В AC 4НО+2НЗ IP00 без реле Электротехник ET516444

Пускатель электромагнитный ПМ12-125100-ЭК УХЛ4 В - устройство для дистанционного включения и выключения трехфазных двигателей с короткозамкнутым ротором. Бренд Электротехник предлагает эту модель как проверенную временем решение для промышленной автоматизации, где требуется надежная коммутация тока до 125 А при напряжении 220 В в цепи управления.

Назначение и область применения

Пускатель электромагнитный ПМ12-125100-ЭК УХЛ4 В предназначен для удаленного запуска, остановки и контроля работы асинхронных электродвигателей в стационарных системах. Подходит для оборудования с питанием до 660 В переменного тока частотой 50–60 Гц. Модель используется там, где нужна простая и долговечная коммутация - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и других устройствах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 125 А - максимальный допустимый ток через главные контакты при работе с нагрузкой AC-3.
• Напряжение управления: 220 В / 50 Гц - требование к цепи управления; работает только с этим типом сигнала.
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для передачи сигналов управления в другие элементы системы.
• Коммутируемая мощность: 50 кВт - максимальная активная мощность двигателя, который можно управлять данным пускателем.
• Подключение силовой цепи: болтовое - провода крепятся гайками на зажимах, что обеспечивает прочную связь, но требует инструментов для обслуживания.
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; корпус полностью открыт, не имеет пыле- и влагозащиты.
• Тип монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основание, не является автономным модулем.
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя без внешнего переключения.
• Защита: без термореле - не содержит встроенной защиты от перегрузки или обрыва фазы; необходимо использовать внешние средства защиты.

Совместимость и монтаж

Пускатель электромагнитный ПМ12-125100-ЭК УХЛ4 В совместим с другими изделиями серии ПМ12-ЭК и может использоваться в составе панелей управления. Для монтажа необходима жесткая поверхность - монтажная плита или DIN-рейка с достаточной механической прочностью. Кабели силовой цепи должны иметь сечение, рассчитанное на 125 А (обычно 25–35 мм2 медный провод). Обязательно соблюдать момент затяжки болтов согласно документации производителя - недостаточно плотное соединение вызывает нагрев и выход из строя.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-125100-ЭК УХЛ4 В соответствует требованиям ГОСТ для промышленных электроустановок. Применяется в соответствии с правилами ПУЭ. Отсутствие степени защиты IP00 делает обязательным использование в закрытых щитах или помещениях с контролируемой средой - исключающей попадание пыли, влаги, сторонних предметов и доступа обслуживающего персонала к токоведущим частям.

Преимущества

• Высокая надежность благодаря проверенной конструкции серии ПМ12 - десятки лет применяются в промышленности России и СНГ.
• Долгий срок службы контактов - повышенный коммутационный ресурс при работе в режимах AC-1 и AC-3.
• Простота замены и ремонта - все детали стандартизированы, легко доступны.
• Гибкость в сборке - возможность подключения дополнительных контактных приставок для расширения функций управления.

Ограничения применения

• Не в условиях повышенной влажности, пыли, химически агрессивной среды - IP00 не защищает ни от воды, ни от частиц.
• Не поддерживает реверс - для изменения направления вращения двигателя требуется два отдельных пускателя или внешнее переключение.
• Не имеет встроенного теплового реле - обязательно применение внешней защиты от перегрузки и обрыва фазы.
• Требуется наличие стабильного напряжения 220 В в цепи управления - скачки или снижение ниже 85 % могут вызвать отказ включения.

Примеры использования

• Автоматизация водяного насоса в системе водообеспечения объекта.
• Управление вентилятором в HVAC-системе промышленного цеха.
• Включение крупного воздушного компрессора в заводской линии.
• Контроль движения конвейера на пищевом производстве.

Практические советы

• Обязательно используйте внешний тепловой реле или электронный защитный модуль - без них двигатель может выйти из строя при перегрузке.
• Выбирайте кабели с запасом по сечению - особенно важен холодный пуск, когда ток выше номинального в 5–7 раз.
• Проверьте соответствие напряжения катушки (220 В) вашей системе управления - неверное напряжение повредит магнитную систему.
• При монтаже на рейку следите за тем, чтобы пускатель был установлен вертикально - горизонтальное положение может влиять на работу механизма.
• Регулярно осматривайте точки болтового соединения - окисление или ослабление приводят к перегреву и отказу.
