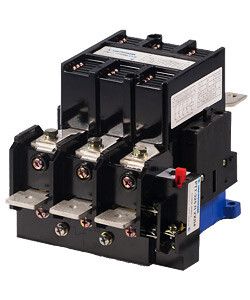

Пускатель электромагнитный ПМ12-125200 УХЛ4 В 125А 220В/50Гц AC 2НО+2НЗ IP00 нереверсивный с реле РТТ-325 106-143А Электротехник ET515669

Электромагнитный пускатель ПМ12-125200 УХЛ4 В 220В/50Гц от бренда Электротехник - это нереверсивное устройство с тепловым реле РТТ-325 для дистанционного управления электродвигателями мощностью до 50 кВт. Артикул et515669 предназначен для сборки в промышленные щиты и работает в сетях переменного тока 220 В.

Назначение и область применения

Пускатель ПМ12-125200 УХЛ4 используется для включения и выключения электродвигателей под нагрузкой, особенно там, где требуется защита от перегрузки. Он сочетает в себе контактор и тепловое реле РТТ-325, что делает его готовым решением для старта и остановки оборудования без необходимости самостоятельной сборки.

• Подходит для управления двигателями насосов, вентиляторов, компрессоров, конвейеров, кранов, эскалаторов и тепловых завес.
• Часто применяется в щитах АВР, УКРМ, ЩОТ, распределительных шкафах и системах автоматизации.
• Используется в промышленности: пищевой, металлургической, нефтегазовой, энергетической, горнорудной, а также в городской инфраструктуре.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который может проходить через главные контакты без повреждений.
• Напряжение питания катушки: 220 В переменного тока, частота 50 Гц - требование к сети управления, не совместим с 380 В или постоянным током.
• Коммутируемая мощность: 50 кВт при AC-3, 400 В - классический режим для запуска асинхронных двигателей.
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями.
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство устанавливается исключительно внутри закрытых щитов.
• Тип подключения: болтовое - провода крепятся винтами, требуют правильного момента затяжки.
• Способ монтажа: на монтажную плату - крепится к металлической планке или DIN-рейке с помощью специальных креплений, не является самонесущим.
• Тип исполнения: нереверсивный - нельзя изменить направление вращения двигателя без внешнего переключения.
• Тепловое реле: РТТ-325 с диапазоном регулировки 106–143 А - защищает двигатель от перегрева, перекоса фаз и длительного пуска.

Совместимость и монтаж

Пускатель ПМ12-125200 УХЛ4 рассчитан на установку на монтажную плату, поэтому он не крепится на DIN-рейку напрямую. Для монтажа необходима металлическая пластина или рама с отверстиями под крепеж. Болтовые зажимы силовой цепи требуют использования медных кабелей сечением, соответствующего току 125 А (обычно 35–50 мм2). Катушка управления питается от 220 В - важно проверить соответствие напряжения перед подключением. Дополнительные контакты можно использовать для создания цепей блокировки, аварийной остановки или индикации состояния.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ для промышленных электроустановок. Тепловое реле РТТ-325 обеспечивает защиту согласно нормам для электродвигателей. Однако из-за степени защиты IP00 использование вне корпуса или в сырых средах недопустимо - это нарушает безопасность и может привести к поражению током или короткому замыканию.

Преимущества

• Высокая надежность благодаря проверенной конструкции серии ПМ12, используемой десятилетиями в России и СНГ.
• Сочетание контактора и реле в одном модуле снижает время монтажа и количество точек соединения.
• Большой ресурс коммутаций - подходит для частых включений, характерных для технологических линий.
• Широкая доступность запчастей и аналогов на вторичном рынке.

Ограничения применения

• Не допускается установка на открытом воздухе или во влажных помещениях - IP00 не защищает ни от пыли, ни от влаги.
• Нельзя применять для реверса двигателя - для этого нужен двойной пускатель или внешнее переключение.
• Требует наличия внешней защиты (автомат, предохранители) на входе - само устройство не имеет встроенной защиты от КЗ.
• Не подходит для работы при напряжении выше 220 В на катушке - риск выхода из строя.
• Монтаж на плату усложняет сервисное обслуживание по сравнению с DIN-рейкой.

Примеры использования

• Щит АВР: пускатель включает резервный генератор при отключении основного питания.
• Конвейерная линия: управляет двигателем транспортера с защитой от перегрузки при заклинивании.
• Вентиляция в цеху: включение/выключение вентиляторов по графику через PLC, сигнал от которого подается на катушку пускателя.
• Насосная станция: автоматическое включение насоса при падении давления, с отключением при достижении заданного уровня.

Практические советы

• Проверьте посадочные отверстия на монтажной плате - они должны точно соответствовать габаритам корпуса ПМ12-125200.
• При подключении силовых кабелей соблюдайте момент затяжки болтов - переусиливать нельзя, чтобы не повредить контактные колодки.
• Тепловое реле РТТ-325 необходимо настраивать под реальный рабочий ток двигателя - не просто по номиналу пускателя, а по паспорту мотора.
• Для удобства диагностики подключите индикатор состояния к одному из НЗ контактов - он покажет, когда пускатель отключен.
• Не забудьте предусмотреть свободное место вокруг устройства - даже при IP00 требуется хорошая вентиляция для теплоотвода.
