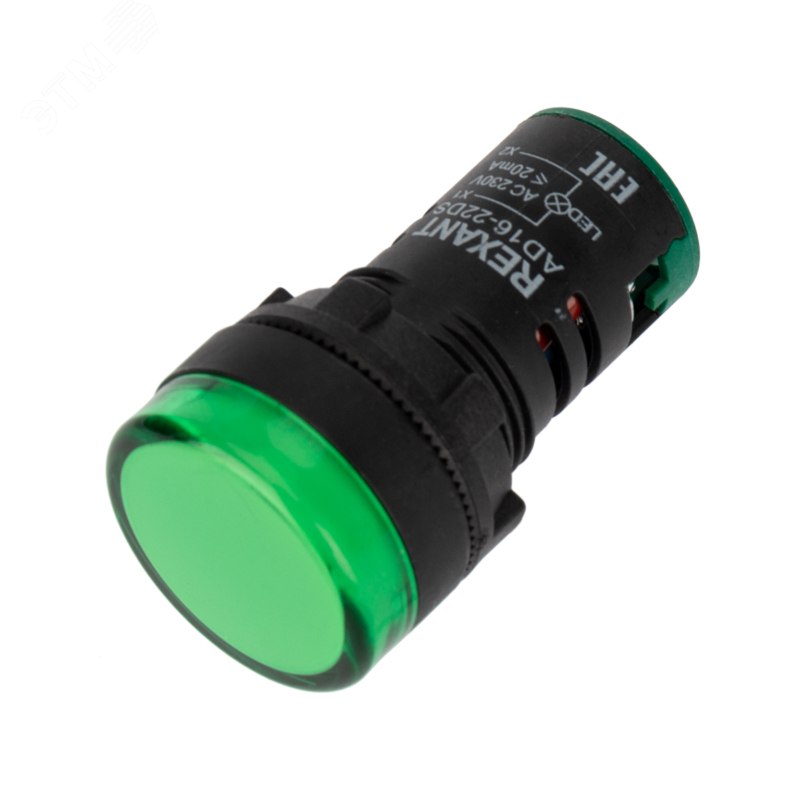

Матрица светодиодная AD22-230 В зеленая | 36-4741 REXANT MEET

Матрица светодиодная AD22-230 В зеленая от Rexant - компактный индикатор для визуальной сигнализации в сетях переменного тока 230 В. Установка осуществляется через монтажную плату, что делает её удобной для сборки панелей управления. Артикулы etm36-4741 и 36-4741 соответствуют одной модели.

Назначение и область применения

Матрица светодиодная AD22-230 В зеленая используется для отображения состояния электрической цепи - например, когда оборудование включено или работает. Подходит для установки на панели управления станков, автоматических линий, распределительных щитов и другого промышленного оборудования. Цвет зелёного света указывает на нормальное состояние системы, согласно общепринятой цветовой сигнализации.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (50/60 Гц)
• Тип лампы: светодиод - долговечный, энергоэффективный источник света
• Цвет излучения: зелёный
• Диаметр отверстия для монтажа: 22 мм
• Общая высота: 15 мм
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Способ монтажа: через монтажную плату (панель)
• Конструкция линзы: круглая, равномерно рассеивает свет
• Комплектация: встроенный светодиод, готов к использованию
• Наличие кольца: да, черного цвета - обеспечивает фиксацию и эстетичный контраст
• Количество индикаторов: один

Совместимость и монтаж

Матрица светодиодная AD22-230 В зеленая устанавливается в отверстие диаметром 22 мм, предусмотренное в панели. Для фиксации используется резьбовое кольцо, которое затягивается с тыльной стороны. Кабель подключается к винтовым клеммам - рекомендуется использовать провода сечением до 1,5 мм2. Монтажная плата должна быть жесткой и не деформироваться при затяжке. Напряжение питания - исключительно 230 В переменного тока; применение с постоянным током или другими значениями напряжения недопустимо.

Безопасность и стандарты

Устройство имеет степень защиты IP40, что означает защиту от контакта с инструментами и твёрдыми предметами, но не от брызг воды или пыли. Не предназначен для работы во влажных средах, на улице или в условиях повышенной запылённости. Соответствует требованиям к устройствам сигнализации в промышленном оборудовании, однако сертификация по ГОСТ или IEC в описании не указана - требуется проверить документацию производителя для проектных целей.

Преимущества

• Светодиод обеспечивает длительный срок службы - до 50 000 часов
• Низкое энергопотребление снижает нагрузку на сеть
• Круглая линза даёт равномерное и яркое освещение без бликов
• Чёрное кольцо повышает контрастность и упрощает визуальный поиск индикатора
• Готовая к установке комплектация исключает необходимость самостоятельной сборки

Ограничения применения

• Не допускается использование в местах с воздействием воды, пара или химически активных веществ
• Из-за IP40 нельзя устанавливать вне помещений или в сырых цехах
• Работает только при напряжении 230 В переменного тока - несовместима с 12/24/48 В постоянного тока
• Не подходит для многоканальных систем - только одиночный индикатор
• Не регулируется яркость - свет всегда включен при наличии напряжения

Примеры использования

• Индикация “работает” на пульте управления насосной станцией
• Сигнал “готов” на конвейере в пищевой промышленности
• Индикатор включения автономного генератора в щите АВР
• Подсветка кнопки “пуск” на панели станка с ЧПУ

Практические советы

• При монтаже используйте шаблон для вырезания отверстия - точный диаметр 22 мм критичен для плотной посадки
• Проверьте соответствие напряжения сети - перенапряжение убьёт светодиод даже на долю секунды
• Не затягивайте кольцо слишком сильно - можно повредить корпус или треснуть линзу
• Для группового монтажа нескольких индикаторов соблюдайте минимальный шаг между отверстиями - минимум 30–40 мм, чтобы избежать перегрева и помех
• При замене старого индикатора - убедитесь, что новый также имеет винтовое подключение и совпадает по типу монтажа
