Коннектор GLOSSA TV антенна механизм графит - GSL001393 APC

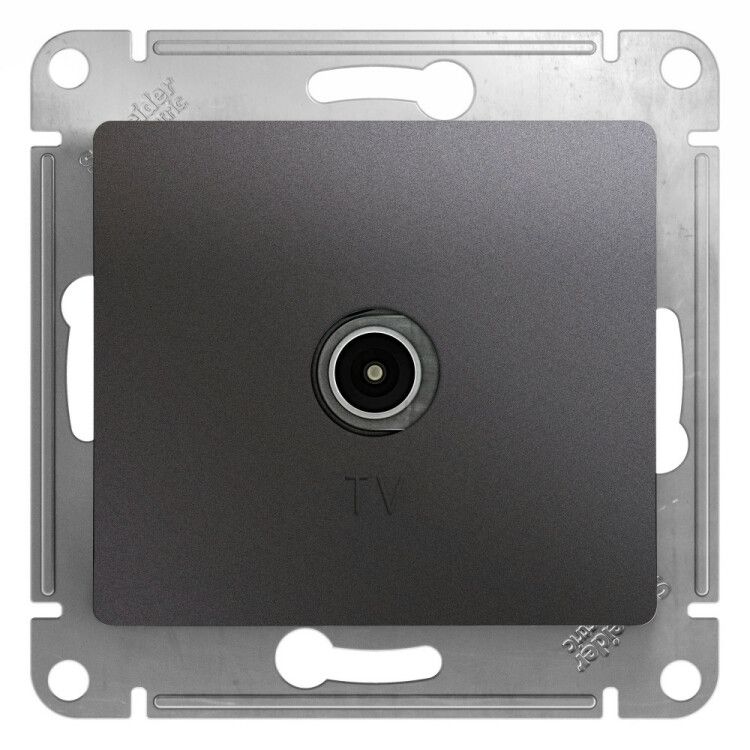

Розетка телевизионная TV, механизм, цвет графит, коннектор от Systeme Electric (артикул gsl001393) - это оконечный коннектор для подключения антенного кабеля к телевизорам, приставкам и другим устройствам в системах спутникового и эфирного вещания. Механизм рассчитан на скрытую установку и совместим с рамочной системой Glossa.

Назначение и область применения

Розетка телевизионная TV, механизм, цвет графит, коннектор предназначена для подключения коаксиального кабеля (75 Ом) к телевизионной аппаратуре: телевизорам, цифровым приставкам, спутниковым приемникам и усилителям сигнала. Подходит для внутренней установки в жилых домах, квартирах, офисах и производственных помещениях. Используется там, где требуется надежное и аккуратное соединение антенного кабеля без внешних выступающих элементов.

Технические характеристики

• Тип разъема: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Частотный диапазон: 5–862 Гц (обеспечивает передачу сигналов от аналогового до цифрового ТВ, включая UHF и DVB-T/T2)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли - подходит только для сухих помещений)
• Материал корпуса: PC+ASA (высокопрочный пластик, устойчивый к царапинам и УФ-излучению)
• Цвет: черный (графит)
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое
• Количество постов: 1
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с повышенной влажностью)
• Содержание галогенов: отсутствует (без вредных хлора, брома и других галогенов - безопаснее при горении)
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная TV, механизм, цвет графит, коннector (gsl001393) совместима с рамочной системой Glossa от Systeme Electric. Для монтажа используется стандартный подрозетник диаметром 68 мм. Кабель подключается через зажимной контакт внутри механизма - достаточно зачистить изоляцию на 8–10 мм и затянуть винт. Накладка фиксируется на основании винтами, обеспечивая плотную посадку. Не требует специальных инструментов - подходит для монтажа даже новичкам.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. IP20 позволяет использовать только во внутренних помещениях, исключающих попадание влаги. Климатическое исполнение УХЛ4 гарантирует работу в условиях колебаний температуры и влажности, характерных для большинства регионов России.

Преимущества

• Высокая прочность корпуса из PC+ASA - материал не трескается и не теряет цвет при длительном использовании
• Графитовый цвет легко сочетается с современной интерьерной палитрой
• Однопостовая конструкция экономит место в распределительной коробке
• Зажимной контакт обеспечивает надежный электрический контакт без пайки
• Поддержка частот до 862 Гц - покрывает все современные телевизионные стандарты, включая HD и Full HD

Ограничения применения

Розетка телевизионная TV, механизм, цвет графит, коннектор не предназначена для наружной установки - IP20 не защищает от влаги и пыли. Не следует использовать в местах с постоянным контактом с водой (ванная, баня, бассейн). Также не рекомендуется применять в качестве ответвителя - она является оконечной точкой, не имеет возможности подключения нескольких кабелей. Не подходит для подключения силовых проводов или сетевых устройств - только для RF-сигналов.

Примеры использования

• Подключение телевизора в гостиной к антенне, установленной на крыше
• Присоединение спутникового ресивера в комнате к LNB-кабелю
• Установка в офисе для подключения цифровой приставки к коллективному антенному входу
• Монтаж в многоквартирном доме при замене старых розеток на более качественные

Практические советы

• Перед монтажом проверьте, чтобы кабель был целым и не имел поврежденной оплетки - это влияет на качество сигнала
• Не перетягивайте винты при подключении кабеля - можно повредить внутренний контакт
• Если используете кабель с медной жилой, убедитесь, что ее диаметр не превышает 1,5 мм - иначе он не войдет в зажим
• Для лучшего качества сигнала применяйте экранированный коаксиальный кабель с волновым сопротивлением 75 Ом
• При замене старой розетки - обязательно отключите питание всей системы, даже если это слаботочное оборудование
