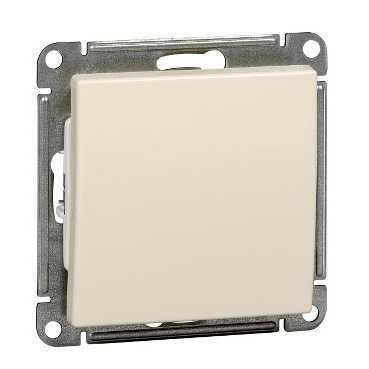

Переключатель проходной 1-кл. СП W59 10А IP20 10AX механизм сл. кость SE VS610-156-2-86 APC

Переключатель одноклавишный 10АХ, механизм, цвет слоновая кость, серия W59, IP20 - это внутренний коммутирующий элемент для управления освещением из двух мест. Разработан для скрытой установки в стеновые коробки, совместим с системами Series W59 от Systeme Electric. Артикул vs610-156-2-86 предназначен для бытовых и легкопромышленных применений с напряжением до 250 В.

Назначение и область применения

Этот переключатель используется для управления одним источником света (например, люстрой или лампой в коридоре) из двух разных точек - типичное решение для лестниц, длинных коридоров или спальни с выходом из двух сторон. Подходит для установки в жилых домах, офисах, гостиницах и других помещениях с классической проводкой. Механизм работает в сетях переменного тока 220–250 В, нагрузка до 10 А - достаточно для обычных светодиодных и энергосберегающих ламп, а также ламп накаливания.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: одна
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Материал корпуса: ABS-пластик, без галогенов
• Цвет: бежевый (слоновая кость), глянцевая отделка
• Габариты: 70,8 × 70,8 × 40 мм
• Тип крепления: винтовое
• Подключение: винтовые зажимы
• Комплектация: механизм с накладкой и монтажной пластиной
• Сигнальный контакт: есть - позволяет использовать в цепях контроля состояния
• Подсветка: не предусмотрена - требуется отдельный элемент

Совместимость и монтаж

Механизм переключателя одноклавишный 10АХ, механизм, цвет слоновая кость, серия W59, IP20 совместим со всеми стандартными рамками и декоративными накладками серии W59. Устанавливается в круглую или прямоугольную подрозетник с глубиной не менее 40 мм. Для монтажа потребуется стандартный набор инструментов: отвертки, плоскогубцы, тестер напряжения. Кабели фиксируются винтовыми зажимами - затягивать следует равномерно, чтобы избежать повреждения медных жил. Монтажная пластина обеспечивает плотное прилегание к стеновой коробке и исключает люфт. Не рекомендуется использовать с мощными нагревательными приборами или двигателями выше 10 А.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Серебряные контакты обеспечивают устойчивость к окислению и минимальное тепловыделение. Примечание: степень защиты IP20 не допускает использование в ванных комнатах, на улице или в сырых помещениях - для таких условий требуются устройства с IP44 и выше.

Преимущества

• Высокая долговечность благодаря качественному ABS-пластиковому корпусу
• Надёжные серебряные контакты - меньше искрения, ниже риск возгорания
• Удобная форма и глянцевая поверхность легко моются и не царапаются
• Сигнальный контакт позволяет интегрировать устройство в системы автоматизации или сигнализации
• Совместимость с широкой линейкой рамок и декоров серии W59

Ограничения применения

• Не предназначено для влажных помещений - IP20 недостаточно для ванной комнаты, кухни или подвала
• Не имеет подсветки - при необходимости подсвечивания клавиши требуется дополнительно купить модель с LED или внешнюю подсветку
• Не подходит для управления нагрузками выше 10 А - например, мощные обогреватели или насосы
• Требует скрытой установки - не может использоваться как наружный выключатель

Примеры использования

• Управление светом в длинном коридоре - включить у входа, выключить у выхода
• Освещение спальни - один переключатель у двери, второй у кровати
• Лестница между этажами - управление светом снизу и сверху
• Производственные участки с двумя рабочими зонами - удобно отключить свет с любого места

Практические советы

• При замене старого переключателя проверьте соответствие типа подключения - этот механизм работает только как проходной (двухпозиционный), а не как обычный однополюсный
• Обязательно используйте монтажную пластину - она предотвращает деформацию корпуса при закручивании винтов
• При подключении пометьте провода: L (фаза), L1 и L2 (перекидные контакты) - так будет проще диагностировать проблему
• Не забудьте отключить питание перед работой - даже при наличии сигнального контакта, опасность поражения током остаётся
• Если нужна подсветка - выбирайте другие модели серии W59 с индикацией, либо установите отдельный светодиодный модуль рядом
