Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам грифель - ATN000763 APC

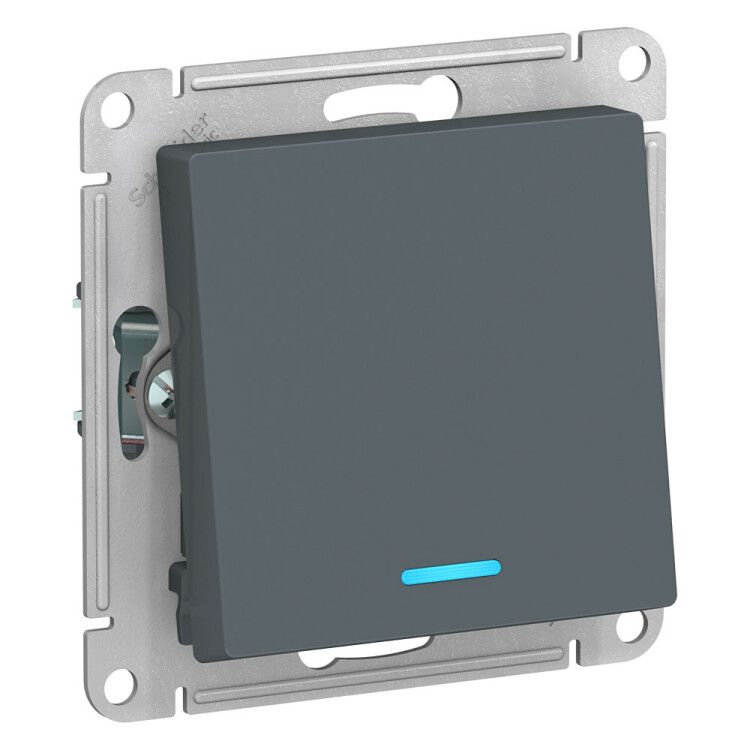

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn000763 - это механизм для управления освещением из двух мест, подходящий для внутренней проводки в жилых и общественных помещениях. Модель выполнена в матовом сером цвете «грифель» и оснащена синей светодиодной подсветкой, что удобно при работе в условиях слабой видимости.

Назначение и область применения

Этот переключатель предназначен для организации схемы проходного управления - то есть чтобы включить или выключить один светильник можно было с двух разных точек. Примеры: лестница между этажами, длинный коридор, спальня с выходом на балкон. Подходит для бытовых и коммерческих объектов с нагрузкой до 10 А. Может использоваться в квартирах, офисах, гостиницах, больницах и других зданиях с постоянным перемещением людей.

Технические характеристики

• Номинальный ток: 10 А - позволяет работать с обычными группами освещения, включая LED-ленты, люминесцентные и галогенные лампы;
• Номинальное напряжение: 220 В - совместим с однофазной сетью 230 В +-10%, используемой в России и странах СНГ;
• Схема подключения: 2-позиционный проходной (перекрестный тип 6A);
• Подсветка: светодиодная, синего цвета - активируется при отключенном состоянии, показывает расположение устройства в темноте;
• Степень защиты IP20 - защищен от доступа пальцев, но не рассчитана на влажную среду или попадание воды;
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам глубиной 40–45 мм;
• Материал корпуса: термопласт, безгалогенный - безопасен при возгорании, не выделяет токсичных паров;
• Отделка: матовая, необработанная - не царапается, не отражает блики, сохраняет внешний вид долгое время;
• Тип комплектации: механизм с лицевой накладкой - готов к установке в рамку системы AtlasDesign.

Совместимость и монтаж

Механизм atn000763 совместим со всеми стандартными монтажными коробками типа 68 мм (ГОСТ 29239) и рамками серии AtlasDesign. Крепится винтовым способом через усиленные монтажные лапки - обеспечивает плотную фиксацию даже в старых или расшатанных коробках. Для подключения используются винтовые клеммы: достаточно зачистить провода на 6–8 мм и затянуть винты усилием рукой, без инструментов. Нельзя использовать с автоматическими выключателями или устройствами защиты - это исключительно механический переключатель. Обязательно требуется второй такой же переключатель для создания полноценной проходной схемы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ IEC 60669-1 и имеет сертификаты ЕАС. Отсутствие галогенов снижает риск образования едких веществ при нагреве. Температурный режим работы: от –25C до +40C. Не рекомендовано применение в банях, саунах, на открытых площадках или в сырых помещениях из-за класса защиты IP20.

Преимущества

• Удобство ночного использования благодаря синей подсветке - не надо щупать стену в темноте;
• Высокая надежность контактов - медные элементы обеспечивают минимальное переходное сопротивление;
• Усиленные лапки предотвращают проворачивание и выпадение механизма после многолетнего использования;
• Матовое покрытие не требует частой уборки и не оставляет следов пальцев;
• Совместимость с системой AtlasDesign - возможность замены без переделки штроб и рамок.

Ограничения применения

• Не предназначено для управляемой нагрузки выше 10 А - нельзя подключать мощные обогреватели, насосы, двигатели;
• Запрещён монтаж во влажных зонах (ванная, кухонная мойка, бассейн) - IP20 недостаточно;
• Требуется обязательная пара: этот переключатель работает только в связке с другим таким же устройством;
• Не поддерживает диммирование - не регулирует яркость света, только вкл./выкл.;
• Не используется в трехпроводных схемах с нулём на выключателе - только в классических схемах с фазой.

Примеры использования

• Лестница: первый переключатель у входа в дом, второй - на втором этаже;
• Длинный коридор: два выключателя на противоположных сторонах;
• Спальня: один у двери, другой у кровати - удобно выключить свет, не вставая;
• Проходной участок в офисе: переключение света с обоих концов комнаты.

Практические советы

• При монтаже проверьте, что в монтажной коробке хватает места - глубина 40 мм обязателен, иначе механизм будет торчать;
• Обязательно отключите питание перед подключением - хотя подсветка работает на малом токе, основные контакты находятся под 220 В;
• Не перетягивайте винты клемм - это повредит медные части и вызовет перегрев;
• Если планируете менять существующую модель, сравните размеры: atn000763 точно заменит аналоги SE, Legrand, ABB того же формата;
• Для большей эргономики сочетайте с другими элементами серии AtlasDesign - они имеют единую стилистику и тактильное ощущение.
