Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам карбон - ATN001063 APC

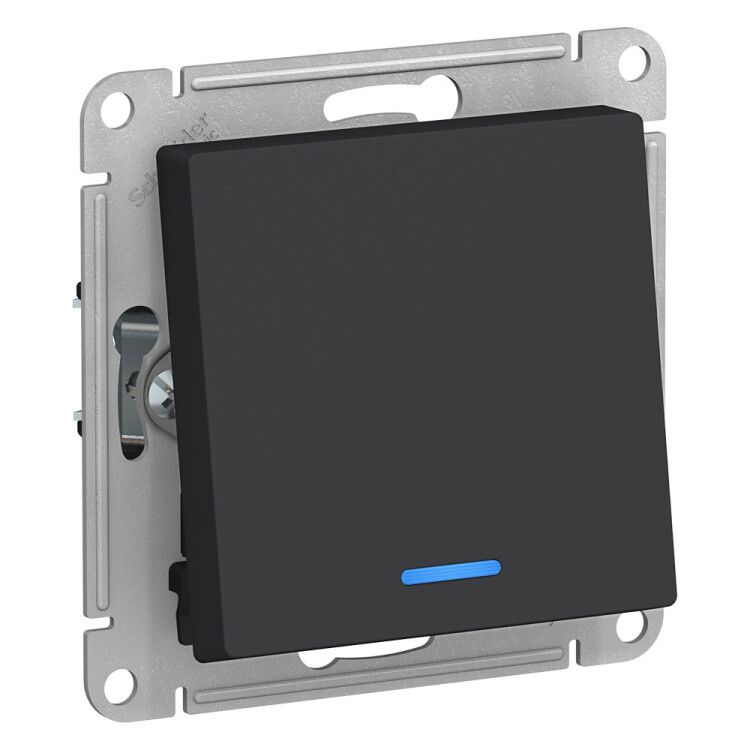

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn001063 - это механизм для управления освещением из двух мест, подходящий для скрытой установки в бытовых и коммерческих помещениях. Изделие выполнено в матовом антрацитовом цвете, имеет светодиодную подсветку и соответствует требованиям безопасности для сетей до 220 В.

Назначение и область применения

Переключатель проходной 1-клавишный с подсветкой Systeme Electric используется для управления одним источником света из двух различных точек - например, в коридорах, лестницах, спальнях или длинных комнатах. Механизм предназначен для работы в сети переменного тока 220 В, номинальным током до 10 А. Подходит для жилых домов, офисов, гостиниц и других помещений, где требуется удобное управление освещением без необходимости ходить к выключателю.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Тип изделия: Проходной переключатель (схема 6А)
• Количество клавиш: 1
• Тип комплектации: Только механизм (без рамки и декора)
• Способ монтажа: Скрытая установка в подрозетник
• Способ подключения: Винтовые клеммы
• Тип крепления: Винтовое
• Габаритные размеры: 71×71×40 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Материал корпуса: Термопласт (ABS-пластик)
• Цвет: Антрацит (карбон), матовая отделка
• Подсветка: Да, светодиодная, синяя
• Не содержит галогенов: Да
• Количество модулей: 0 (не является частью модульной системы)

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Для установки требуются два таких механизма, установленные в паре - один на входе, второй на выходе. Каждый переключатель подключается к трёхжильному кабелю: фаза, переходной провод между устройствами, и фаза на нагрузку. Нельзя использовать этот механизм как обычный одноклавишный выключатель - он работает только в составе проходной схемы. Необходимо соблюдать полярность при подключении: клеммы L1/L2 помечены, подключение выполняется согласно схеме производителя. Монтаж допускается только после отключения питания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания влаги или пыли - поэтому применение возможно только в сухих помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Материал корпуса термостойкий, не поддерживает горение.

Преимущества

• Светодиодная подсветка синего цвета позволяет легко найти переключатель в темноте без лишнего света.
• Матовое покрытие поверхности не оставляет следов от пальцев и не бликует.
• Корпус из прочного ABS-пластика устойчив к механическим повреждениям и УФ-излучению.
• Винтовые клеммы обеспечивают надёжное и долговечное соединение с проводами.
• Совместим с другими элементами серии AtlasDesign - можно сочетать с розетками и другими выключателями этой же линейки.

Ограничения применения

• Не предназначена для влажных помещений (ванна, баня, улица) - степень защиты IP20 недостаточна.
• Не может использоваться как обычный выключатель - только в проходной схеме с двумя единицами.
• Не подходит для мощных нагрузок выше 10 А (например, мощные обогреватели или насосы).
• Не встраивается в систему Smart Home без внешних контроллеров - не имеет беспроводной связи или автоматизации.
• Требуется наличие подрозетника; не подходит для открытой установки.

Примеры использования

• Управление светом в длинном коридоре: включить свет у входа, выключить у выхода.
• Освещение лестницы: включить на первом этаже, выключить на втором.
• Спальная комната: включить свет у двери, выключить у кровати.
• Проходные зоны в офисах, гостиницах, больницах - там, где важно сохранить комфорт и безопасность ночью.

Практические советы

• Выбирая переключатель проходной 1-клавишный с подсветкой Systeme Electric atn001063, убедитесь, что у вас есть два одинаковых механизма - они работают только в паре.
• Проверьте глубину подрозетника: минимальная рекомендуемая - 40 мм, чтобы механизм полностью вошёл и не выпирал.
• При подключении используйте медные многожильные провода сечением 1,5–2,5 мм2 - оптимально для тока 10 А.
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы.
• Подсветка работает только при включенном состоянии устройства - она потребляет минимум энергии и не влияет на расход электроэнергии.
• Этот механизм не требует специального обслуживания - достаточно периодически протирать сухой мягкой тканью.
